A Energizirano vzmetno tesnilo tipa Vje zasnovan tako, da ohranja zanesljivo delovanje tesnjenja, ko se običajna tesnila iz elastomera spopadajo s pritiskom, temperaturo, izpostavljenostjo kemikalijam, delovanjem pri nizki hitrosti ali dolgimi obdobji nedejavnosti. Njegov tesnilni profil v obliki črke V deluje skupaj z notranjim vzmetnim vzmetnim vzmetnim vzmetnim elementom za ohranjanje stika z naležno površino. Ta oblika lahko zagotovi stabilno tesnjenje v širokem razponu industrijskih pogojev delovanja.
V tem članku je pojasnjeno, kako delujejo vzmetna tesnila tipa V, zakaj je vzmetna napetost pomembna, kako material in izbira vzmeti vplivata na življenjsko dobo, kje se ta tesnila običajno uporabljajo in kako se izogniti pogostim težavam pri namestitvi in delovanju. Zagotavlja tudi praktično primerjalno tabelo in kontrolni seznam za odpravljanje težav za inženirje, vzdrževalne skupine, proizvajalce opreme in industrijske kupce.

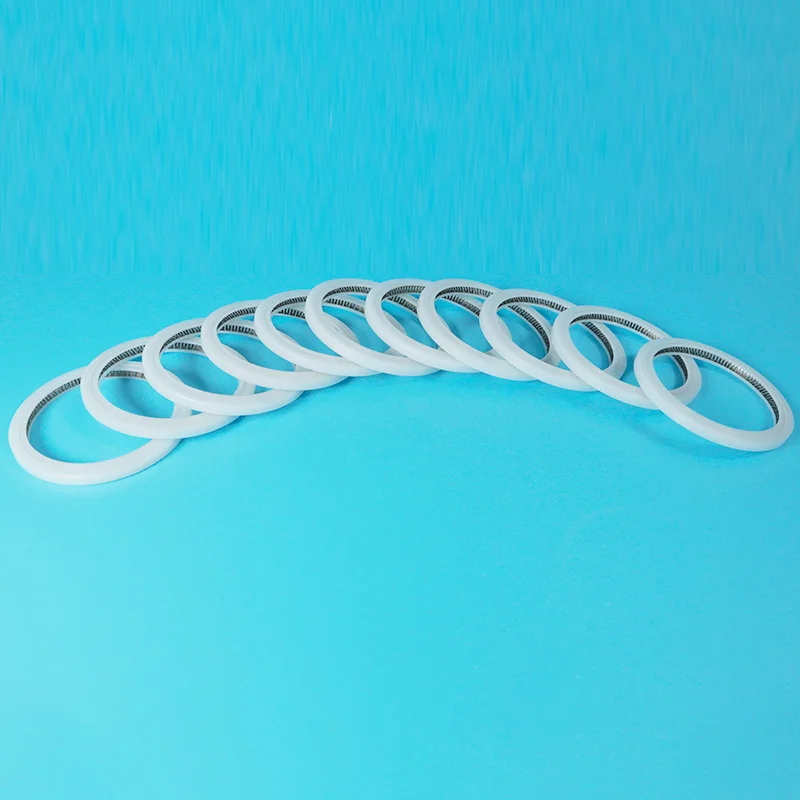

Vzmetno napeto tesnilo tipa V je natančna tesnilna komponenta, ki združuje tesnilni profil v obliki črke V in vzmetni element. Tesnilo je običajno izdelano iz visokozmogljivega polimera, kot je PTFE ali modificirana spojina PTFE, medtem ko vzmet zagotavlja neprekinjeno radialno ali aksialno obremenitev tesnilne površine.
Za razliko od običajnega elastomernega tesnila, ki se za vzdrževanje tesnilnega stika v veliki meri zanaša na lastno elastičnost, vzmetno tesnilo uporablja neodvisen energijski mehanizem. Zaradi tega je zasnova še posebej uporabna, kadar ima tesnilni material omejeno elastičnost ali ko oprema deluje v zahtevnih toplotnih, kemičnih ali mehanskih pogojih.
Profil v obliki črke V je mogoče oblikovati tudi za nadzor kontaktnega tlaka in prilagajanje specifičnim geometrijam namestitve. Odvisno od uporabe je tesnilo lahko zasnovano za statično tesnjenje, povratno gibanje, vrtenje ali posebne pogoje tlaka.
Vzmet je eden najpomembnejših funkcionalnih elementov tesnilnega sistema. Ko je tesnilo nameščeno, vzmet ustvari začetno kontaktno silo med tesnilnim robom in naležno površino. Ta sila pomaga zapreti majhne vrzeli in ohraniti stik, preden se tlak v sistemu popolnoma vzpostavi.
Ko se tlak v notranjem sistemu poveča, lahko pritisk deluje na profil tesnila in izboljša kontaktno silo v območju tesnjenja. Ta kombinacija sile vzmeti in sistemskega tlaka omogoča, da tesnilo ohranja stabilen tesnilni vmesnik v spreminjajočih se pogojih delovanja.
Konfiguracijo vzmeti je treba izbrati glede na aplikacijo. Različne zasnove vzmeti lahko zagotovijo različne značilnosti obremenitve, trenje in odpornost na kemična ali toplotna okolja.
Geometrija vzmetnega vzmetnega tesnila V-tipa neposredno vpliva na porazdelitev tesnilne sile. Dobro oblikovan profil lahko ustvari nadzorovan stik vzdolž tesnilne površine brez ustvarjanja nepotrebnega trenja.
To ravnovesje je še posebej pomembno pri dinamičnih aplikacijah. Prevelik kontaktni tlak lahko poveča trenje in nastajanje toplote, medtem ko lahko nezadosten kontaktni tlak povzroči puščanje. Struktura v obliki črke V zagotavlja uporabno podlago za prilagajanje tesnilnega profila zahtevam delovanja opreme.
| Značilnost oblikovanja | Funkcionalna vloga | Potencialna korist |
|---|---|---|
| Profil v obliki črke V | Nadzoruje tesnilni kontakt | Uravnotežena sila tesnjenja |
| Pomladni energizator | Ohranja kontaktni pritisk | Izboljšano nizkotlačno tesnjenje |
| Jakna iz polimera | Ločuje medij od strojne opreme | Kemična in temperaturna odpornost |
Tesnila z vzmetno napetostjo se pogosto izberejo, kadar običajno tesnilo iz elastomera ne more zagotoviti zahtevane kombinacije kemične odpornosti, temperaturne zmogljivosti, nizkega trenja in dimenzijske stabilnosti.
Materiali na osnovi PTFE lahko zagotovijo odlično odpornost na številne agresivne kemikalije in procesne tekočine.
Posebne polimerne spojine lahko podpirajo aplikacije, ki vključujejo povišane ali hitro spreminjajoče se temperature.
Pravilno izbrane spojine PTFE lahko zmanjšajo trenje in obrabo v dinamičnih tesnilnih sistemih.
Vzmet kompenzira določene spremembe v tesnilnem kontaktu, ko tesnilo sčasoma deluje.
Te prednosti ne pomenijo, da je vsako vzmetno tesnilo primerno za vsako okolje. Enako pomembni so pravilna izbira materiala, oblika utorov, površinska obdelava, nazivni tlak, temperaturno območje in namestitev.
Izbira materiala se mora začeti z dejanskimi pogoji delovanja in ne samo z obliko tesnila. Polimerni plašč mora prenesti procesni medij, temperaturo, pritisk, trenje in pričakovano gibanje.
| Material | Tipična trdnost | Pogosti premisleki |
|---|---|---|
| Virgin PTFE | Odlična kemična odpornost in nizko trenje | Morda bo potrebna ojačitev za zahtevne pogoje obrabe |
| PTFE, polnjen z ogljikom | Izboljšana obraba in dimenzijska stabilnost | Združljivost spojine je treba natančno preveriti |
| PTFE, polnjen s steklom | Izboljšane lastnosti stiskanja in obrabe | Lahko poveča obrabo nasprotne površine v nekaterih dinamičnih sistemih |
| Spojine na osnovi PEEK | Visoka mehanska in temperaturna zmogljivost | Višji stroški materiala in obdelava, specifična za uporabo |
Pomemben je tudi material vzmeti. Nerjavno jeklo, zlitine, odporne proti koroziji, in drugi specializirani vzmetni materiali se lahko upoštevajo glede na kemično okolje, temperaturo in zahtevano odpornost proti utrujenosti.
Izbira tesnila samo glede na nazivno velikost je eden najpogostejših vzrokov za slabo tesnjenje. Inženirji bi morali oceniti celotno delovno okolje.
Kombinacija polimerne zmogljivosti in vzmetne napetosti omogoča, da V-Type vzmetna tesnila služijo širokemu spektru industrijskih aplikacij.
V zelo zahtevnih aplikacijah je treba pečat potrditi v reprezentativnih delovnih pogojih in ne izbrati samo iz opisa v katalogu.
Običajni elastomerni O-tesnilo je lahko ekonomična in zelo učinkovita rešitev za številne aplikacije. Vendar postanejo vzmetne zasnove privlačne, ko pogoji delovanja presežejo praktične zmogljivosti standardnih elastomernih tesnil.
| Faktor | Običajno tesnilo iz elastomera | Energizirano vzmetno tesnilo tipa V |
|---|---|---|
| Elastičnost | Močno se opira na lastnosti elastomera | Pomlad poskrbi za dodatno energijo |
| Kemična odpornost | Močno odvisno od vrste elastomera | Lahko je odličen z ustreznimi spojinami PTFE |
| Trenje | Odvisno od materiala in mazanja | Z ustreznimi polimernimi spojinami je lahko nizka |
| Temperaturna zmogljivost | Odvisno od materiala | Na voljo so visokotemperaturne polimerne možnosti |
| Prilagodljivost oblikovanja | Standardni profili so široko dostopni | Profili, materiali in vzmeti so lahko odvisni od uporabe |
Celo visokokakovostno vzmetno napetostno tesnilo tipa V lahko predčasno odpove, če postopek namestitve poškoduje tesnilni rob ali povzroči neprimerno mehansko obremenitev tesnila.
Pri dinamični opremi je še posebej pomembno stanje površine gredi ali izvrtine. Praske, pretirana hrapavost, ostre sledi strojne obdelave ali kontaminacija lahko ustvarijo poti puščanja in pospešijo obrabo tesnila.
| Problem | Možen vzrok | Priporočeno preverjanje |
|---|---|---|
| Puščanje | Napačne dimenzije, poškodovana ustnica, nezadostna energija | Preverite utor, profil tesnila, vzmet in sklop |
| Visoko trenje | Prevelika kontaktna sila, slabo mazanje, neprimeren material | Preglejte obremenitev vzmeti, material, hitrost in površinsko obdelavo |
| Hitra obraba | Groba nalezna površina ali abrazivni medij | Preverite stanje površine in združljivost materiala |
| Poškodbe zaradi iztiskanja | Prevelik odmik ali pritisk | Preglejte tlak, režo, rezervno zasnovo in material tesnila |
| Deformacija tesnila | Nepravilna namestitev ali izpostavljenost temperaturi | Preverite postopek montaže in toplotne pogoje |
Izbira dobavitelja je več kot le primerjava cen na enoto. Zanesljiv tesnilni partner bi moral biti sposoben razumeti uporabo, priporočiti ustrezne materiale, ohraniti dimenzijsko doslednost in zagotoviti tehnično podporo, ko pride do težav.
Ningbo Taifno PTFE Plastic Products Co., Ltd.se osredotoča na tesnilne in plastične izdelke na osnovi PTFE ter lahko zagotovi aplikacijsko usmerjene rešitve za stranke, ki potrebujejo prilagojene tesnilne komponente. Za industrijske kupce lahko neposredno sodelovanje s proizvajalcem poenostavi komunikacijo o materialih, dimenzijah, profilih in proizvodnih zahtevah.
Kakšna je primarna funkcija vzmetnega tesnila tipa V?
Njegova primarna funkcija je vzdrževanje nadzorovanega tesnilnega vmesnika med dvema nasprotnima površinama. Polimerni plašč zagotavlja tesnilno pregrado, medtem ko vzmet zagotavlja stalno energijsko silo.
Ali so vzmetna tesnila tipa V primerna za dinamične aplikacije?
ja Odvisno od profila, materiala, konfiguracije vzmeti, hitrosti, tlaka in stanja površine so lahko oblikovani za izmenične ali rotacijske aplikacije.
Zakaj se PTFE običajno uporablja za vzmetna tesnila?
PTFE ponuja nizko trenje in močno odpornost na številne kemikalije. Za izboljšanje odpornosti proti obrabi, togosti in dimenzijske stabilnosti je mogoče izdelati tudi različne spojine PTFE.
Ali je vzmetno napetostno tesnilo V-tipa mogoče prilagoditi?
ja Prilagajanje lahko vključuje dimenzije, tesnilni profil, polimerno zmes, material vzmeti, konfiguracijo vzmeti in druge zahteve, specifične za uporabo.
Katere podatke moram navesti, ko zahtevam ponudbo tesnila?
Navedite dimenzije tesnil, dimenzije utorov, če so na voljo, delovni tlak, temperaturo, vrsto gibanja in hitrost, tesnilni medij, material gredi ali izvrtine, površinsko obdelavo in pričakovane pogoje delovanja. Risbe ali obstoječi vzorci tesnil lahko prav tako naredijo postopek izbire natančnejši.
Kaj je najpogostejši razlog za prezgodnjo odpoved plombe?
Prezgodnja okvara je lahko posledica nepravilne velikosti, nezdružljivih materialov, prevelikega odmika, slabe površinske obdelave, nepravilne namestitve, neustrezne obremenitve vzmeti ali delovnih pogojev, ki presegajo načrtovani obseg.
Energizirano vzmetno tesnilo tipa V je lahko zelo učinkovita rešitev, kadar aplikacija zahteva nadzorovano tesnilno silo, nizko trenje, kemično odpornost, temperaturno odpornost in zanesljivo delovanje v spreminjajočih se pogojih delovanja. Njegov tesnilni profil v obliki črke V in vzmetni energizator delujeta skupaj, da ohranita stik, hkrati pa se prilagajata omejitvam manj elastičnih tesnilnih materialov.
Vendar pa je tesnilo samo del celotnega tesnilnega sistema. Pravilna izbira materiala, konfiguracija vzmeti, geometrija utorov, tlak, temperatura, površinska obdelava, razdalja, namestitev in hitrost delovanja vplivajo na končno zmogljivost.
Za proizvajalce opreme, vzdrževalne skupine, distributerje in industrijske kupce bi se morala izbira pravega vzmetnega tesnila tipa V začeti z zahtevami za uporabo in ne zgolj z izbiro standardne velikosti. Tehnično izkušen proizvajalec lahko pomaga te parametre delovanja spremeniti v praktično rešitev tesnjenja.
Ningbo Taifno PTFE Plastic Products Co., Ltd.lahko podpira stranke, ki iščejo tesnilne rešitve iz PTFE, prilagojene dimenzije in zahteve za posamezne aplikacije. Delite svojo risbo, dimenzije, delovni tlak, temperaturo, medij in pogoje gibanja z našo ekipo, da se pogovorimo o ustrezni rešitvi.
Kontaktirajte nasdanes, da bi razpravljali o vaših zahtevah vzmetnega tesnila tipa V.
