Tip A PTFE tesnilo ovojnice

Taifno je proizvajalec in dobavitelj PTFE ovojnega tesnila tipa A, je stroškovno učinkovita alternativa trdnemu PTFE, ki združuje široko kemično odpornost zunanjega plašča (pH 0–14, proti kislinam, alkalijam in topilom) s prilagodljivim jedrom polnila, ki izboljša stisljivost in predelavo. Ta zasnova znižuje stroške materiala, hkrati pa ohranja zanesljivo tesnjenje pri kemičnih storitvah z nizkim do srednjim pritiskom.

Pošlji povpraševanje

Opis izdelka

Če iščete visokokakovostno tesnilo za ovojnico iz PTFE tipa A, lahko izberete Taifno kot svojega dobavitelja in dolgoročnega partnerja. Ta izdelek ima jedro iz mehkega polnila, ovito v PTFE plašč z zarezo, odrezano od zunanjega roba do notranje izvrtine. Na voljo v velikostih do DN500. Faktor tesnila m=2,5, najmanjša napetost naleganja y=20 MPa.

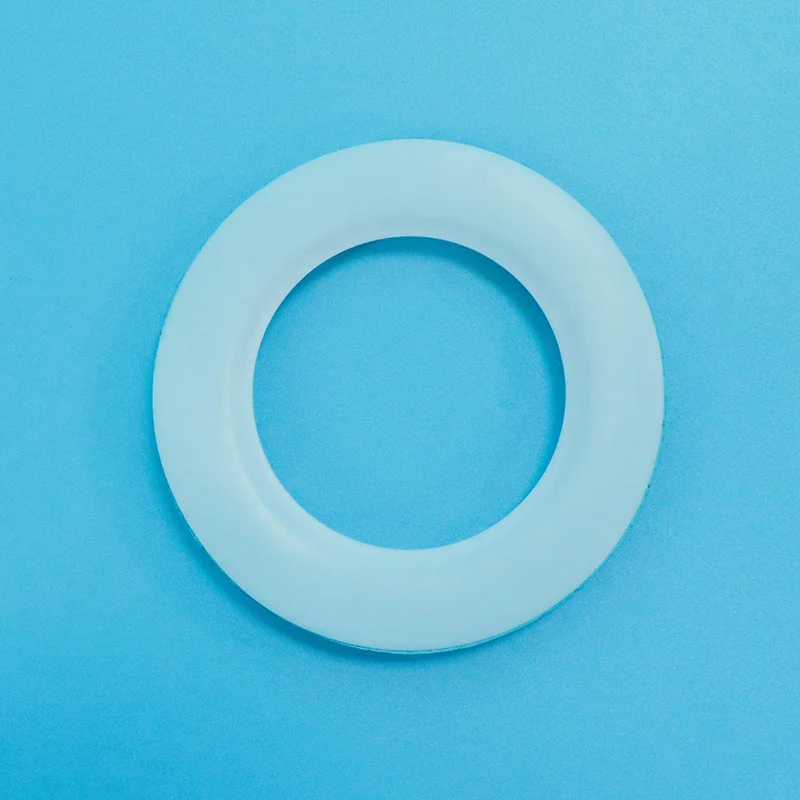

Type A PTFE Envelope Gasket

Kaj je tesnilo za ovojnico iz PTFE tipa A?

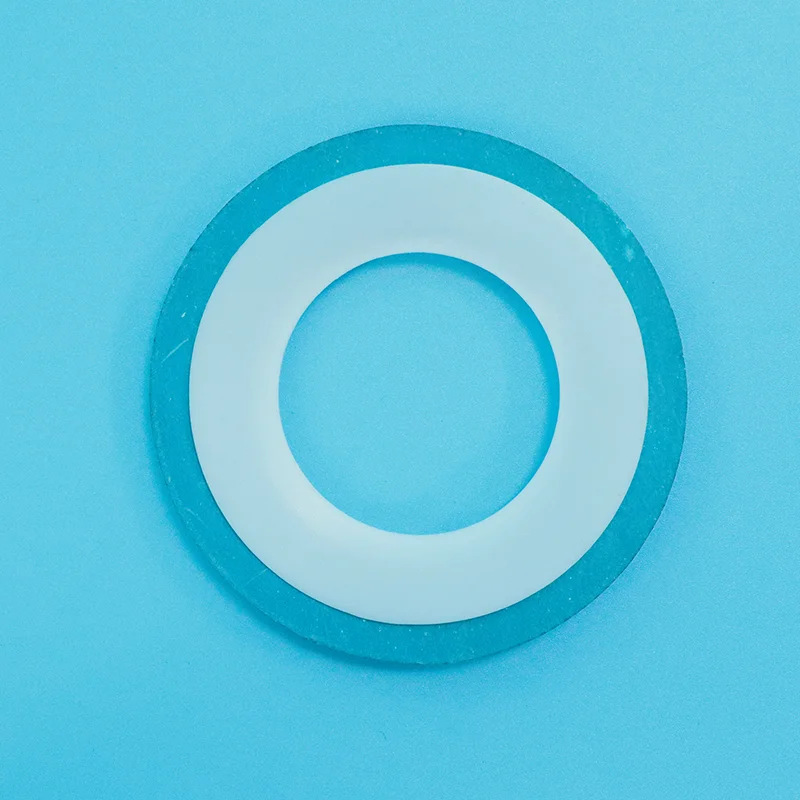

Tesnilo ovojnice iz PTFE tipa A je sestavljeno iz zunanjega plašča iz PTFE z mehkim polnilnim jedrom v notranjosti. PTFE plašč je razrezan od zunanjega roba navznoter do notranje izvrtine, kar omogoča vstavljanje polnilnega jedra.

Struktura:

PTFE plašč: izdelan iz PTFE pločevine ali cevi (običajno debeline 0,8-1,0 mm), zarezan od zunanjega roba do približno 1,5-2 mm od notranje izvrtine

Jedro polnila: nekovinski material, kot je gumijasta plošča brez azbesta, stisnjena vlakna ali grafitna kompozitna plošča

Konstrukcija tipa A: zasnova z režo poenostavi vstavljanje jedra polnila – zmanjša kompleksnost in stroške izdelave

Ključne značilnosti:

PTFE plašč: zagotavlja univerzalno kemično odpornost (pH 0-14), površino proti prijemanju in ščiti jedro polnila pred kemičnimi napadi

Jedro polnila: zagotavlja stisljivost, odpornost in sposobnost prilagajanja nepravilnostim prirobnice

Ekonomičnost: nižji proizvodni stroški kot tip B ali C – stroškovno učinkovito za splošno kemično storitev

Vodnik za primerjavo in izbiro

Tip A proti tipu B proti tipu C proti trdnemu PTFE

Funkcija	Tip A (reža)	Tip B (obdelan)	Tip C (valovita kovina)	Trden PTFE
Gradnja	Razporek z zunanjega roba	Strojno obdelan kvadratni prerez	Vložek iz valovite kovine	Trden PTFE iz enega kosa
Polnilo	Mehka nekovinska	Mehka nekovinska	Kovina (304/316 SS)	Noben
Omejitev tlaka	Do 4,0 MPa	višje	Najvišje	višje
Kemična odpornost	★★★★☆	★★★★★	★★★★☆	★★★★★
Stroški	$ — najbolj ekonomično	$$	$$$	$$$
Najboljše za	Nizek tlak, splošna kemična storitev	Srednje visok pritisk, kritična storitev	Visok tlak, toplotno kroženje	Največja kemična odpornost
Ključna prednost	Stroškovno učinkovito	Boljša celovitost tesnjenja	Odpornost proti izpihovanju, vzmetenje	Vrhunska kemična čistost

Vodnik za hitro izbiro

Če je vaša prijava ...	izberite...	zakaj
Nizkotlačna korozivna storitev, splošne kemikalije, stroškovno zavestna	Vrsta A	Ekonomičen, dobra kemična odpornost
Srednje visok pritisk, kritične kemikalije	Vrsta B	Boljša celovitost tesnjenja
Visok tlak, toplotno kroženje, tveganje izbruha	Vrsta C	Kovinsko jedro zagotavlja vzmetenje
Končna kemična odpornost, visoka čistost	Trden PTFE	Brez polnilnega jedra, brez nevarnosti pronicanja

Primarne aplikacije

Industrija	Aplikacija	Zakaj tip A
Kemična predelava	Cevne prirobnice, priključki črpalk — kisline, topila, jedke	Kemična odpornost + stroškovno učinkovita
Farmacevtski	Sterilna oprema za obdelavo	PTFE plašč preprečuje kontaminacijo
Hrana in pijača	Sanitarni priključki	PTFE je skladen s FDA, proti sprijemanju
Nafta in plin	Nizkotlačni korozivni vodi	Odpornost proti koroziji

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti tesnila ovojnice PTFE tipa A

Parameter	Vrednost
Temperaturno območje	Do +200°C
Omejitev tlaka	Do 4,0 MPa (40 barov)
pH območje	0-14 — univerzalna kemična odpornost
Debelina plašča PTFE	0,8-1,0 mm
Faktor tesnila (m)	2.5
Najmanjša obremenitev pri sedenju (y)	20 MPa
Razpon velikosti	Do DN500 (priporočeno)
Material	PTFE plašč + nekovinsko polnilno jedro

Razpoložljive velikosti

Standardna prirobnica	Razpon velikosti (DN)	Opombe
DIN/EN/JIS	DN25 — DN500	Standardne velikosti na zalogi
ASME/ANSI	1" — 20"	Standardne velikosti na zalogi
Velikosti po meri	Na voljo po naročilu	Na voljo posebne dimenzije

Zagotavljanje kakovosti

100 % čista PTFE smola — dosledna kakovost, serija za serijo

Popolna sledljivost — materialni certifikati so na voljo na zahtevo

Več možnosti polnila — guma brez azbesta, stisnjena vlakna, grafitni kompozit

Velikosti po meri — na voljo v standardnih velikostih prirobnic in dimenzijah po meri

Dobavni rok — standardne velikosti na zalogi (24-48 ur); velikosti po meri 5-10 dni

Test Test Test Test

pogosta vprašanja

V: Kdaj naj uporabim tesnilo za ovojnico iz PTFE tipa A?

O: Tesnilo ovojnice iz PTFE tipa A je sestavljeno iz PTFE plašča z zarezo, odrezano od zunanjega roba do notranje izvrtine, z mehkim polnilnim jedrom, vstavljenim v notranjost. PTFE plašč zagotavlja univerzalno kemično odpornost (pH 0-14), medtem ko polnilno jedro zagotavlja stisljivost in odpornost.

Uporabite vrsto A, ko: Potrebujete kemično odpornost za korozivne storitve pri nizkem do srednjem tlaku (do 4,0 MPa), upoštevajte pa tudi stroške.

When NOT to use Type A: Visokotlačne ali kritične storitve, kjer je celovitost tesnjenja najpomembnejša, upoštevajte tip B ali C.

Primerjava stroškov: Tip A stane 30–50 % manj kot tesnila iz trdnega PTFE enake velikosti, zaradi česar je najprimernejša izbira za splošne kemične storitve.

V: Tip A proti tipu B proti tipu C, katerega naj izberem?

O: Tip A (reža) je najbolj ekonomičen, najboljši za nizkotlačne splošne kemične storitve.

Type B (machined) offers better sealing integrity with a full PTFE envelope and no slit, best for medium-high pressure critical service.

Tip C (valovita kovina) zagotavlja najvišji nazivni tlak in odpornost proti izbruhu, kar je najboljše za visok tlak in toplotno cikliranje.

Hitro pravilo:

Do 4,0 MPa, splošne kemikalije → Tip A.

Višji tlak, kritična storitev → Tip B.

Visok tlak, toplotno kroženje, tveganje izbruha → tip C.

Opomba o velikosti: Tip A priporočen do DN500; za večje premere je prednost tip C.

V: Kakšne so omejitve tesnil za ovojnice tipa A in katere so najpogostejše napake?

A: TemperaturaTemperatura: do +200°C.

Pritisk: do 4,0 MPa (40 barov).

Kemični: pH 0-14 univerzalna odpornost, NI združljivo s staljenimi alkalijskimi kovinami ali elementarnim fluorom pri visokih temperaturah.

Tri pogoste napake:

(1) Uporaba tipa A pri visokotlačnem delovanju: nad 4,0 MPa se lahko tesnilo deformira ali odpove; uporabite tip B ali C.

(2) Prekomerno zategovanje: čezmerno stiskanje lahko poškoduje plašč iz PTFE na reži in izpostavi jedro polnila kemičnemu napadu.

(3) Uporaba v aplikacijah z mediji, ki prežemajo PTFE: nekatere kemikalije (dušikova kislina, klor, etilen oksid) lahko sčasoma prodrejo skozi PTFE in napadajo jedro polnila. Za te storitve redno menjajte tesnila ali uporabite trdna PTFE tesnila.
