Virgin PTFE nudi nizko trenje, vendar nima toplotne prevodnosti in lahko povzroči kopičenje toplote zaradi trenja pri hitrih ali nenamazanih dinamičnih aplikacijah. Pod dolgotrajno obremenitvijo se še vedno plazi in deformira.

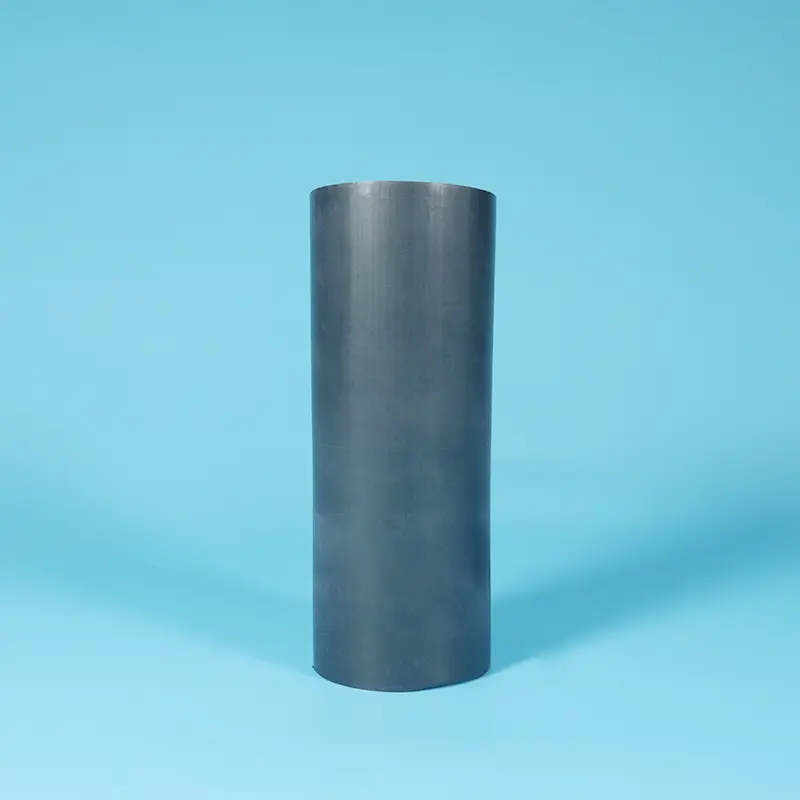

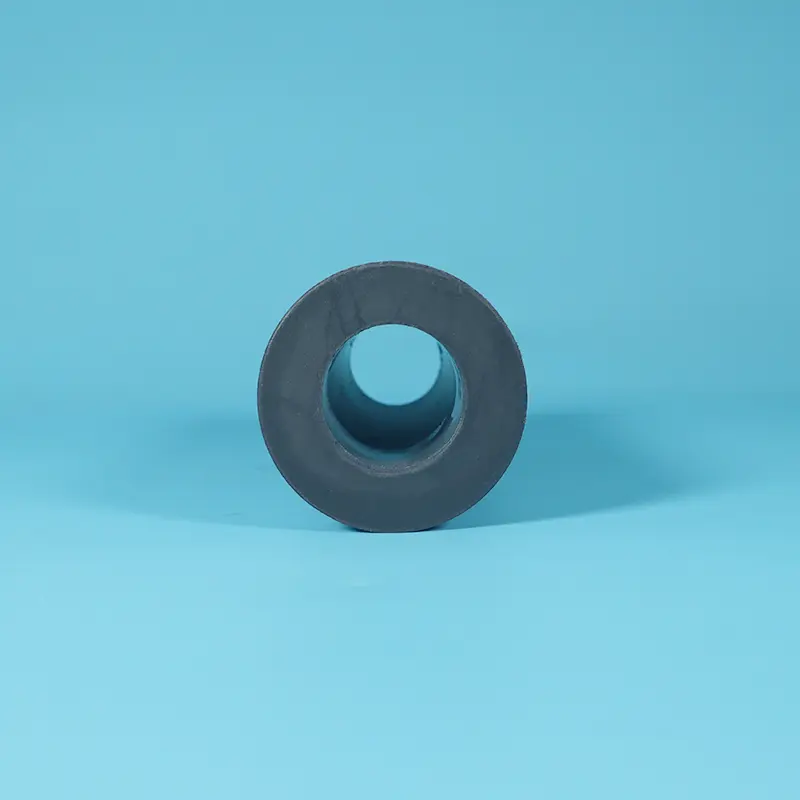

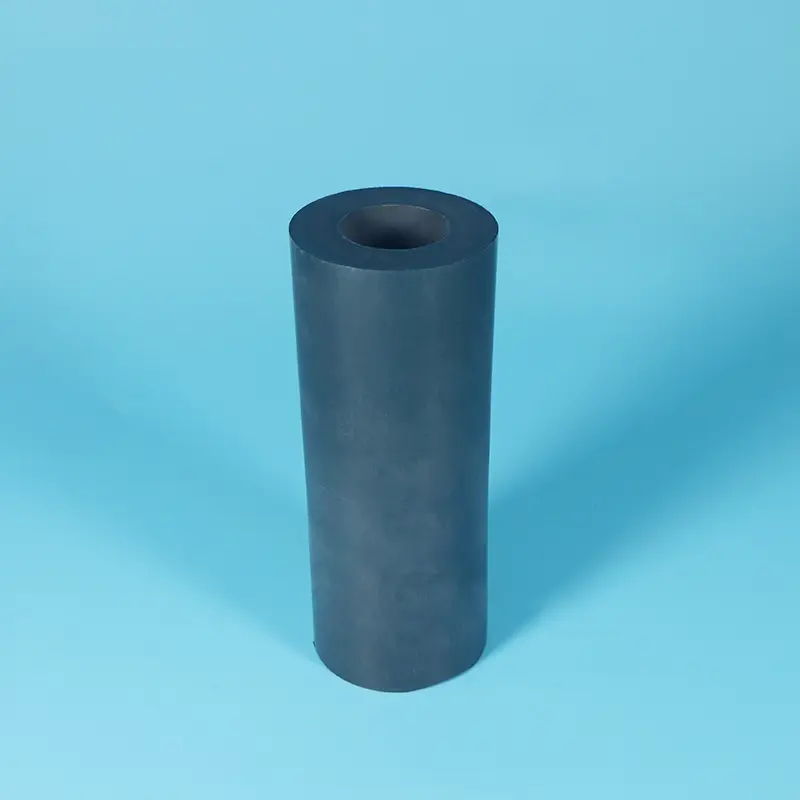

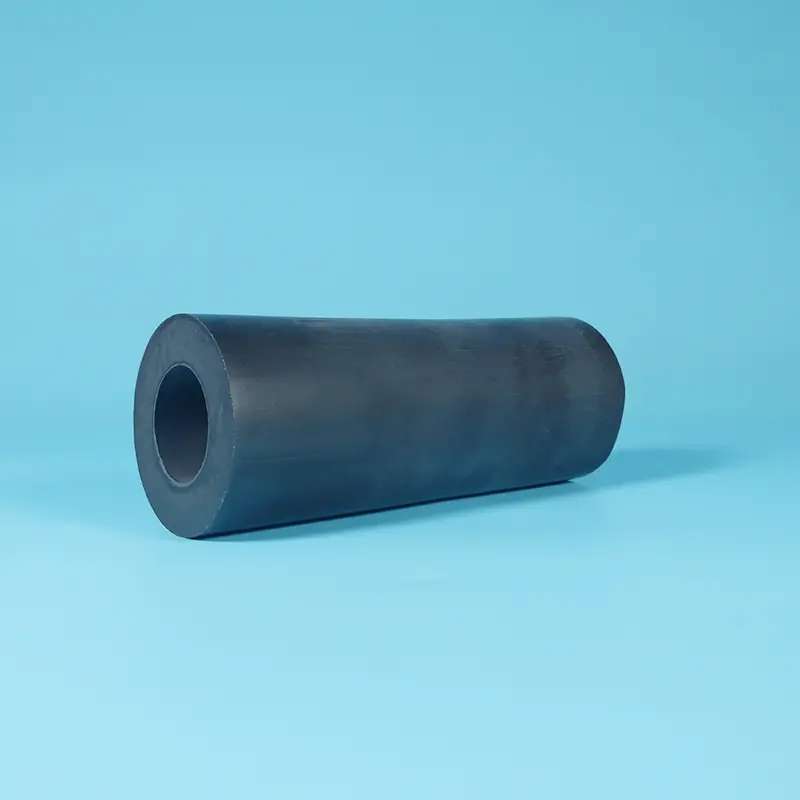

Če želite dobiti bolj zanesljivo rešitev, lahko izberete PTFE cev, polnjeno z grafitom. Ta izdelek, ki ga ponuja profesionalna tovarna Taifno, je PTFE mešanica s 15 % grafitnim polnilom.
Grafitni delci delujejo kot trdno mazivo, zmanjšajo koeficient trenja na 0,14, izboljšajo toplotno prevodnost za odvajanje toplote in povečajo odpornost proti obrabi, hkrati pa ohranjajo univerzalno kemično odpornost PTFE.
Specifikacije: Temperaturno območje -180°C do +200°C, natezna trdnost 25-45 MPa, gostota 2,1-2,3 g/cm³.
PTFE cev, napolnjena z grafitom, je izdelana z dodajanjem grafitnega polnila (običajno 15 mas. %) PTFE smoli z mešanjem, nato ekstrudiranjem ali oblikovanjem v obliko cevi.
Delci grafita ustvarjajo samomazalno mrežo znotraj matrice PTFE, ki zagotavlja izboljšano toplotno in električno prevodnost ter hkrati zmanjšuje trenje in obrabo.
|
Proces |
Najboljše za |
Ključna značilnost |
|
Ekstrudirana cev |
Manjši premeri, enakomerna debelina stene, velike dolžine |
Skladne dimenzije |
|
Oblikovana cev |
Veliki premeri, velikosti po meri, debele stene |
Na voljo v 15% vsebnosti grafita |
|
Vsebina |
Najboljše za |
Ključna prednost |
|
15% grafita |
Standardni razred, polnjen z grafitom |
Uravnotežena mazljivost in moč |
|
Mešanica ogljika in grafita |
Dinamične aplikacije visoke hitrosti |
Izboljšana toplotna prevodnost + odpornost proti obrabi |
|
Lastnina |
Vrednost |
Testna metoda |
|
Temperaturno območje |
-180°C do +200°C |
ASTM D3418 |
|
Gostota |
2,1-2,3 g/cm³ |
ASTM D792 |
|
Natezna trdnost |
25-45 MPa |
ASTM D638 |
|
Raztezek ob prelomu |
> 200 % |
ASTM D638 |
|
Koeficient dinamičnega trenja |
0.14 |
ASTM D1894 |
|
Deformation Under Load |
≤7 % (13,7 MPa, 24 ur) |
ASTM D621 |
|
Trajna deformacija |
≤5% (After relaxation) |
ASTM D621 |
|
Linearna toplotna ekspanzija |
8-12 × 10⁻⁵/°C |
ASTM D696 |
|
Volumski upor |
10⁶ Ω·cm |
ASTM D257 |
|
Trdota |
Shore D 64+ |
ASTM D2240 |
|
Značilno |
Korist |
|
Samomazalni |
Grafit deluje kot trdno mazivo, koeficient trenja 0,14 |
|
Odlična toplotna prevodnost |
Grafitna mreža učinkovito odvaja toploto zaradi trenja |
|
Zmanjšano lezenje |
Manjša deformacija pod obremenitvijo v primerjavi s čistim PTFE |
|
Odpornost proti obrabi |
Grafitni delci zagotavljajo zaščitni mazalni film na spojnih površinah |
|
Univerzalna kemična odpornost |
Ohranja kemično odpornost PTFE pH 0-14 |
|
Prevodno |
Volumska upornost 10⁶ Ω·cm, razprši statično elektriko |
|
Nelepljivo |
Naravno spolzka površina, medij se ne oprime |
Grafitni delci zagotavljajo trden mazalni film na parnih površinah, dinamični koeficient trenja je le 0,14.
Idealno za uporabo na suho in brez olja.
Grafitna mreža učinkovito odvaja toploto zaradi trenja in preprečuje kopičenje temperature, ki lahko poškoduje tesnila in komponente pri hitrem dinamičnem delovanju.
Grafitna ojačitev zmanjša deformacijo pod obremenitvijo, deformacija ≤7 % pri 13,7MPa/24h. Ohranja dimenzijsko stabilnost skozi čas.
Grafit tvori zaščitni mazalni film med drsnimi površinami, kar znatno podaljša življenjsko dobo komponent pri dinamičnih aplikacijah.
Ohranja kemično odpornost pH PTFE 0-14, vzdrži močne kisline, močne alkalije in večino kemičnih topil.
Volumska upornost 10⁶ Ω·cm zagotavlja električno prevodnost, zaradi česar je primeren za aplikacije, ki zahtevajo statično disipacijo.
|
Industrija |
Aplikacija |
Zakaj z grafitom |
|
Strojništvo |
Ležaji, puše, potisne podložke |
Samomazalna, nizko trenje |
|
Hidravlika in pnevmatika |
Batni obroči, tesnila drogov, kolesni obroči |
Delovanje brez olja, dolga življenjska doba |
|
Kemična predelava |
Sedeži ventilov, tesnila, mehanska tesnila |
Kemična odpornost + odpornost proti obrabi |
|
Avtomobilizem |
Samomazalne puše, drsni ležaji |
Visoka hitrost, velika obremenitev |
|
Proizvodnja električne energije |
Kompresorski obroči, dinamična tesnila |
Odvajanje toplote + nizko trenje |
|
Električna oprema |
Antistatične komponente |
Prevoden, odvaja statično elektriko |
Samomazalni ležaji in puše za stroje z visokimi hitrostmi
Batni obročki in vodilni obročki za kompresorje brez olja
Sedeži ventilov in tesnila v opremi za kemično obdelavo
Tesnila drogov za hidravlične cilindre
Potisne podložke in obrabni obroči
Antistatične komponente za električno opremo
Cevi za izmenjavo toplote (oprema za izmenjavo toplote iz PTFE grafitnih cevi)
|
Funkcija |
Virgin PTFE cev |
PTFE cev, polnjena z grafitom |
|
Samomazanje |
Odlično |
Odlično, grafit zagotavlja mazalni film |
|
Koeficient trenja |
0,04-0,10 |
0,14 (dinamično) |
|
Toplotna prevodnost |
Nizka |
Dobro, grafitna mreža odvaja toploto |
|
Odpornost proti lezenju |
Ubogi |
Izboljšano, deformacija ≤7 % |
|
Odpornost proti obrabi |
Zmerno |
Dober, grafitni mazalni film |
|
Electrical Conductivity |
Izolacijski |
Prevodno (10⁶ Ω·cm) |
|
Kemična odpornost |
pH 0-14 |
pH 0-14 (ohranjen) |
|
Trdota |
Shore D 50-55 |
Shore D 64+ |
|
barva |
Bela |
Črna/temno siva |
|
Najboljše za |
Splošni kemični servis, statično tesnjenje |
Dinamično tesnjenje, visoka hitrost, aplikacije brez olja, odvajanje toplote |
100% deviška PTFE smola:brez ponovnega mletja, brez recikliranega materiala. Dosledna kakovost, serija za serijo
Vrhunsko grafitno polnilo:Enakomerna disperzija za dosledne mazalne in toplotne lastnosti
Natančna izdelava:Ekstrudirani in oblikovani postopki za dosledne dimenzije
Popolna sledljivost:Materialni certifikati na voljo na zahtevo
Velikosti po meri:Premeri, dolžine in vsebnost grafita po meri so na voljo na zahtevo
Čas izvedbe:Standardne velikosti na zalogi (24-48 ur); velikosti po meri 5-15 dni
O: Izberite polnilo z grafitom, ko potrebujete samomazanje za dinamične aplikacije, odvajanje toplote in zmanjšano obrabo.
Virgin PTFE ima odlično nizko trenje, vendar nima toplotne prevodnosti in lahko poveča torno toploto pri hitri uporabi.
Polnjen z grafitom zagotavlja mazalni film, učinkovito odvaja toploto in nudi izboljšano odpornost proti lezenju.
Izberite grafitno polnjene za: Hitro dinamično tesnjenje, kompresorji brez olja, aplikacije ležajev in vse aplikacije, ki zahtevajo odvajanje toplote.
Izberite čisti PTFE za: statično tesnjenje, čiste kemikalije, aplikacije FDA in storitve pri nizki hitrosti.
A:Temperatura: Neprekinjeno -180°C do +200°C.
Pritisk: Odvisno od zasnove in uporabe cevi so cevi, polnjene z grafitom, primerne za zmerno do visokotlačno dinamično delovanje.
Toplotna prevodnost: Grafitno polnilo učinkovito odvaja toploto zaradi trenja.
Koeficient dinamičnega trenja: 0,14.
Kemični: pH 0-14, NI združljivo z močnimi oksidanti (grafit lahko oksidira).
Za posebne podatke, ki temeljijo na pogojih uporabe, navedite temperaturo, tlak in vrsto medija.
O: Da. Z grafitom napolnjene PTFE cevi imajo prostorninsko upornost 10⁶ Ω·cm, zaradi česar so električno prevodne in primerne za aplikacije, ki zahtevajo disipacijo statične elektrike, kot so antistatične komponente v električni opremi in eksplozivnih okoljih.
Delci grafita ustvarijo prevodno mrežo znotraj matrice PTFE, ki omogoča varno razpršitev statičnega naboja.
