PTFE tesnilo, ojačano s kovinsko mrežo

Taifno je zanesljiv proizvajalec PTFE tesnil, ojačanih s kovinsko mrežo. Kovinska mreža SUS316 izboljša strukturno celovitost, preprečuje napake pri izpuhu in filtrira nečistoče iz tekočinskih sistemov, medtem ko tesnilo ohranja inherentno kemično odpornost, nizko trenje in široko temperaturno toleranco PTFE. Ta tesnila so primerna za visokotlačne cevovode, termične ciklične aplikacije in industrije, ki zahtevajo ravnanje s čistimi mediji.

Pošlji povpraševanje

Opis izdelka

PTFE tesnila, ojačana s kovinsko mrežo, nudijo vrhunsko strukturno trdnost v primerjavi s standardnimi PTFE tesnili, s tlačno odpornostjo do 6,4 MPa (64 barov); razpoložljive specifikacije mreže segajo od #40 do #200 (material SUS316). Kot profesionalni proizvajalec Taifno ponuja tudi modele, skladne s FDA, primerne za prehrambeno in farmacevtsko industrijo.

Prosimo, navedite dimenzije prirobnic in specifikacije mreže, mi pa vam bomo ponudili ponudbo v 24 urah.

Metal Mesh Reinforced PTFE Gasket

Kaj je PTFE tesnilo, ojačano s kovinsko mrežo?

PTFE tesnilo, ojačano s kovinsko mrežo, je kompozitna tesnilna komponenta, ki združuje tesnilni element iz PTFE z mrežo iz nerjavečega jekla (SUS316), integrirano v strukturo tesnila. Kovinska mreža zagotavlja ojačitev, medtem ko PTFE zagotavlja kemično odpornost in tesnjenje.

Dve primarni konfiguraciji:

Ojačano tesnilo (strukturno): kovinska mreža, vdelana v telo PTFE, ki preprečuje pretok hladnega zraka, zmanjšuje sproščanje lezenja in preprečuje izpuh pod visokim pritiskom

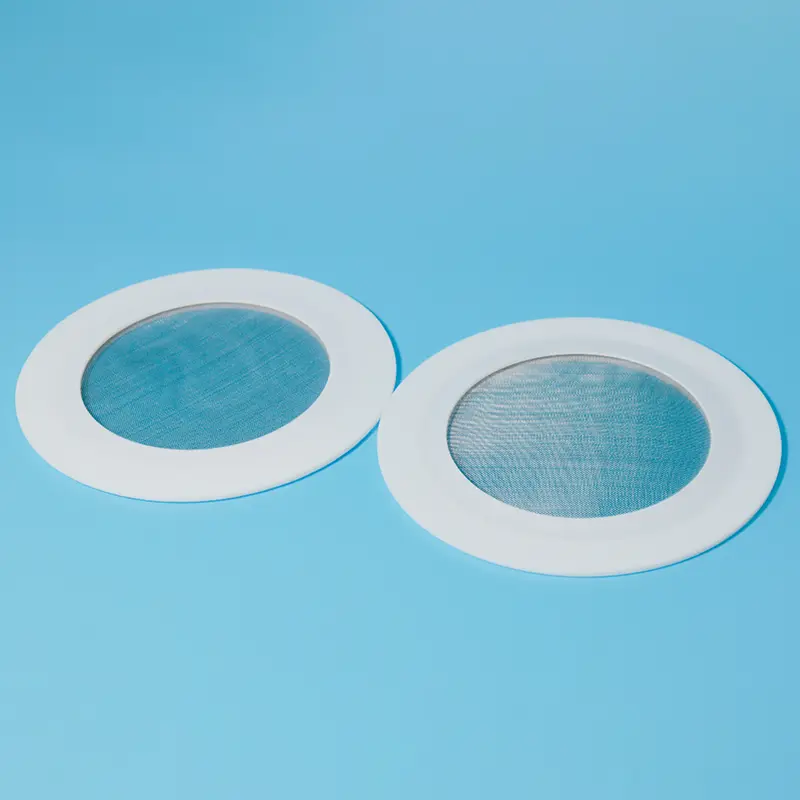

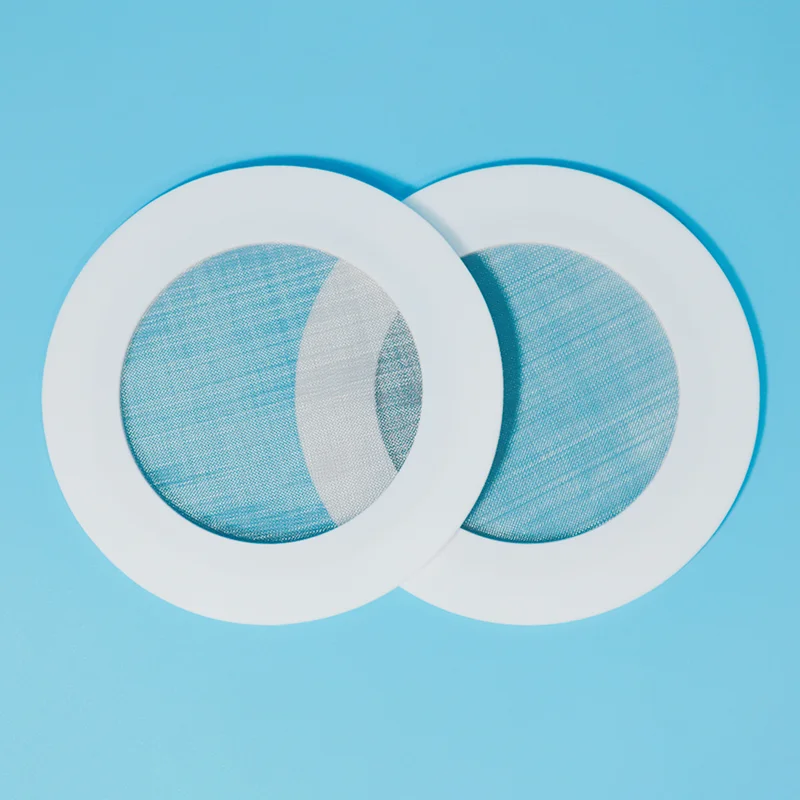

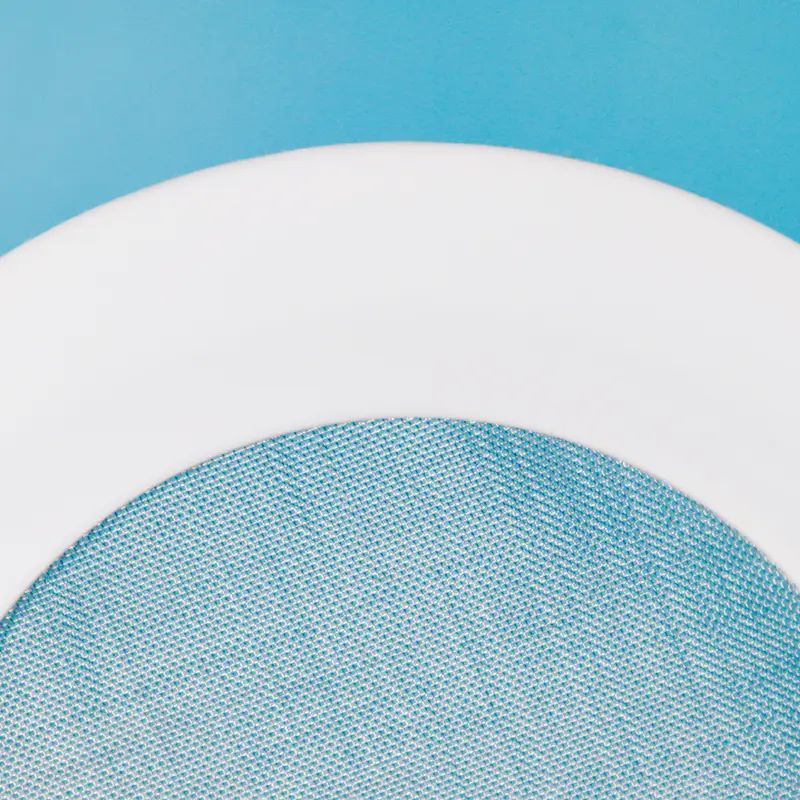

Tesnilo cedila (filter): Kovinska mreža pokriva izvrtino in deluje kot integrirano cedilo za lovljenje delcev, medtem ko PTFE tesni prirobnico

Kako deluje:

Telo iz PTFE: zagotavlja univerzalno kemično odpornost (pH 0-14) in tesnjenje z nizkim trenjem

Kovinska mreža (SUS316): zagotavlja ojačitev, odpornost proti izbruhom in filtracijo

Homogeno lepljenje: PTFE, zlit okoli kovine med sintranjem – brez lepil, brez delaminacije

Ključne prednosti:

Okrepljena oblika:zmanjša lezenje in hladen tok, dlje ohranja navor vijaka

Zaščita pred izbruhom:kovinska ojačitev preprečuje ekstruzijo tesnila pod visokim pritiskom

Integrirana filtracija:lovi delce brez ločenega cedila

Tesnjenje z nizkim navorom:primerno za prirobnice iz stekla, FRP in litega železa

Široka kemična združljivost:PTFE obvladuje pH 0-14, mreža SUS316 obvlada večino medijev

Na voljo so stopnje, skladne s FDA:živilske in farmacevtske aplikacije

Vsestranske možnosti mreže:na voljo od #40 do #200 mesh (SUS316)

Omejitve, ki se jih morate zavedati:

Mreža filtra zahteva redne preglede: zamašitev lahko povzroči padec tlaka ali poškodbe

Ni za neprekinjeno močno filtriranje: uporabite namensko cedilo za močno polnjenje trdnih delcev

Vodnik za primerjavo in izbiro

Kovinsko mrežasto PTFE tesnilo v primerjavi s kovinskim plaščem v primerjavi s standardnim PTFE

Funkcija	Kovinska mreža PTFE	PTFE s kovinskim plaščem	Standardni PTFE
Odpornost proti lezenju	★★★★☆ izboljšan	★★★★★ odlično	★★☆☆☆ ubogi
Zaščita pred izbruhi	★★★★☆ dobro	★★★★★ odlično	★☆☆☆☆ ubogi
Filtracija	✅ Možnost integriranega cedila	❌ Brez	❌ Brez
Kemična odpornost	★★★★★ pH 0-14	★★★★☆	★★★★★
Zaščita prirobnice	★★★★☆ nizek navor	★★★☆☆	★★★☆☆
Skladno s FDA	✅ Da	✅ Da	✅ Da
Stroški	$$	$$$	$
Najboljše za	Filtracija + tesnjenje, odpornost proti lezenju, nizek navor	Izjemen pritisk, visoka temperatura	Splošna kemična služba

Vodnik za hitro izbiro

Če je vaša storitev ...	izberite...	zakaj
Pipeline needs particulate removal + sealing	Tesnilo cedila	Ena komponenta, dve funkciji — nižji stroški, manj puščanja
Visok tlak, toplotno kroženje, tveganje izbruha	Ojačano tesnilo	Kovinska ojačitev je odporna na lezenje in iztiskanje
Prirobnice iz stekla, FRP ali litega železa	Cedilo ali ojačano	Low clamp load sealing + metal reinforcement
Hrana, pijača ali farmacevtski izdelki	Tesnilo cedila, skladno s FDA	PTFE + SUS316 — Na voljo so stopnje FDA
Kemična obdelava, močne kisline	Ojačano tesnilo	pH 0-14 kemična odpornost + strukturna trdnost

Vodnik za izbiro velikosti mrežnega očesa

Velikost očesa	Velikost delcev	Najboljše za
#40	Grobo (pribl. 420 µm)	Velike trdne snovi, gnojevke, aplikacije v rudarstvu
#60	Srednje (pribl. 250 µm)	Splošna industrijska filtracija
#100	Fino (pribl. 150 µm)	Kemična obdelava, zmerna filtracija
#150	Zelo fino (pribl. 100 µm)	Farmacevtske aplikacije visoke čistosti
#200	Izjemno fin (pribl. 74 µm)	Fina kemična filtracija visoke čistosti

Primarne aplikacije

Industrija	Aplikacija	Zakaj kovinsko mrežasto PTFE tesnilo
Kemična predelava	Prirobnice cevovodov, reaktorski priključki	Odpornost proti lezenju + kemična odpornost + možnost filtracije
Nafta in plin	Cevovodi za zemeljski plin, števci	Vgrajena filtracija + tesnjenje + zaščita pred izbruhom
Hrana in pijača	Sanitarni priključki	PTFE + SUS316 mreža, skladna s FDA
Farmacevtski	Sterilna obdelava, aplikacije visoke čistosti	Fina mrežica (#150-#200) + skladnost z USP
Voda in odpadna voda	Litoželezne, FRP prirobnice	Tesnjenje z nizko obremenitvijo + filtracija
Oprema s steklenimi oblogami	Steklene prirobnice	Tesnjenje z nizkim navorom + odpornost proti lezenju

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti PTFE tesnila, ojačanega s kovinsko mrežo

Parameter	Vrednost
Temperaturno območje	-180 °C do +200 °C (omejitev PTFE)
Razpon tlaka	Do 6,4 MPa (64 barov)
Mrežasti material	Nerjaveče jeklo SUS316
Možnosti mreže	#40, #60, #100, #150, #200
Debelina kovine	0,20 mm tipično
barva	Bela/umazano bela (PTFE) + srebrna (mreža)
Material	Virgin PTFE + SUS316 stainless steel mesh
Skladno s FDA	Da — na voljo za hrano/farmakacijo
Kemijska združljivost	pH 0-14 (PTFE), SUS316 deluje z večino medijev

Razpoložljive velikosti

Razpon velikosti	Debelina (mm)	Možnosti mreže
DN25 do DN450	2.5 – 4.5	#40 - #200
Na voljo velikosti po meri	Do 3000+	Po specifikaciji
Sanitarne velikosti Tri-Clamp	1,0S – 2,0S	#40 - #200

Zagotavljanje kakovosti

100 % čista PTFE smola — dosledna kakovost, serija za serijo

Mreža iz nerjavečega jekla SUS316 — material, odporen proti koroziji, za živila

Homogeno lepljenje — PTFE, spojen skozi mrežne perforacije — brez delaminacije

Na voljo so stopnje, skladne s FDA — za uporabo v hrani, pijači in farmacevtskih izdelkih

Popolna sledljivost — materialni certifikati na zahtevo

Dobavni rok — standardne velikosti na zalogi (24-48 ur); velikosti po meri 7-15 dni

Test Test Test Test

Študija primera

V zbiralnici zemeljskega plina na severozahodu Kitajske je visokotlačni plinovod 15 MPa deloval pod dolgotrajnim visokim pritiskom, pogostimi nihanji tlaka in zapletenimi medijskimi pogoji. Prvotna spiralno navita tesnila so postopoma trpela zaradi korozije in degradacije tesnjenja, ki sta jo povzročila stalna izpostavljenost jedkim medijem in ponavljajočim se tlačnim ciklom, kar je povzročilo morebitna tveganja puščanja in vplivalo na varno delovanje cevovodnega sistema.

Za reševanje teh izzivov so bila kot nadomestna rešitev nameščena PTFE tesnila, ojačana z mrežastimi vstavki iz nerjavečega jekla 316L. PTFE tesnilna plast zagotavlja odlično kemično odpornost, medtem ko ojačitev mreže iz nerjavečega jekla 316L poveča mehansko trdnost, odpornost na pritisk in dolgoročno stabilnost tesnjenja.

Po zamenjavi je cevovod neprekinjeno deloval več kot 2 leti pod pogoji nihanja tlaka, pri čemer je ohranil zanesljivo tesnjenje z ničelnim puščanjem v celotnem obdobju delovanja.

pogosta vprašanja

V: Kaj je PTFE tesnilo, ojačano s kovinsko mrežo, in kdaj naj ga uporabim?

O: PTFE tesnilo, ojačano s kovinsko mrežo (znano tudi kot tesnilo PTFE za cedilo ali ojačano PTFE tesnilo) združuje kemično odpornost PTFE z ojačitvijo ali filtracijo iz nerjaveče mreže.

Uporabite ojačano različico ko potrebujete odpornost proti lezenju in zaščito pred izbruhom, pri visokotlačnem, termičnem ciklu ali vakuumu, kjer bi se standardni PTFE deformiral.

Uporabite različico cedila ko morate med tesnjenjem prirobnice odstraniti delce iz vašega toka tekočine, odpravite ločeno cedilo, zmanjšate mesta puščanja in znižate stroške namestitve.

Na voljo v velikostih mrežnih očes od #40 do #200 (SUS316) in razredih, skladnih s FDA.

V: Katere velikosti očes so na voljo in kako izberem pravo?

O: PTFE tesnila s kovinsko mrežo so običajno na voljo v mrežah #40, #60, #100, #150 in #200 (nerjaveče jeklo SUS316).

Vodnik za izbiro:

#40 (grobo): velike trdne snovi, gnojevke, rudarjenje.

#60 (srednje): splošno industrijsko filtriranje.

#100 (fino): kemična obdelava, zmerna filtracija.

#150-#200 (zelo fino): farmacevtske, visoke čistosti, prehrambene aplikacije.

Višja mreža zagotavlja bolj fino filtracijo, vendar večji padec tlaka. Za težke nakladanje trdnih delcev uporabite namensko cedilo, tesnilna mreža je za rahlo do zmerno odstranjevanje delcev.

Potrebujete pomoč pri izbiri prave mreže? Pišite nam glede medija, temperature, tlaka in velikosti delcev.

V: Kakšne so omejitve in najpogostejše napake?

A: Temperatura: -180°C do +200°C neprekinjeno delovanje.

Pritisk: Do 6,4 MPa (64 barov), odvisno od debeline in izvedbe.

Kemični: PTFE pH 0-14 — Mreža SUS316 prenese večino kislin, alkalij in topil.

Tri pogoste napake:

(1) Uporaba tesnila filtra za težke obremenitve s trdnimi snovmi, mreža se zamaši, tlak se poveča in tesnilo lahko odpove. Za težke trdne snovi uporabite namensko cedilo.

(2) Izbira napačne velikosti mrežnega očesa: preveč drobno povzroči padec tlaka; pregroba prepušča delce.

(3) Neupoštevanje rednih pregledov: filtri se lahko sčasoma zrahljajo ali poškodujejo; redno pregledujte.
