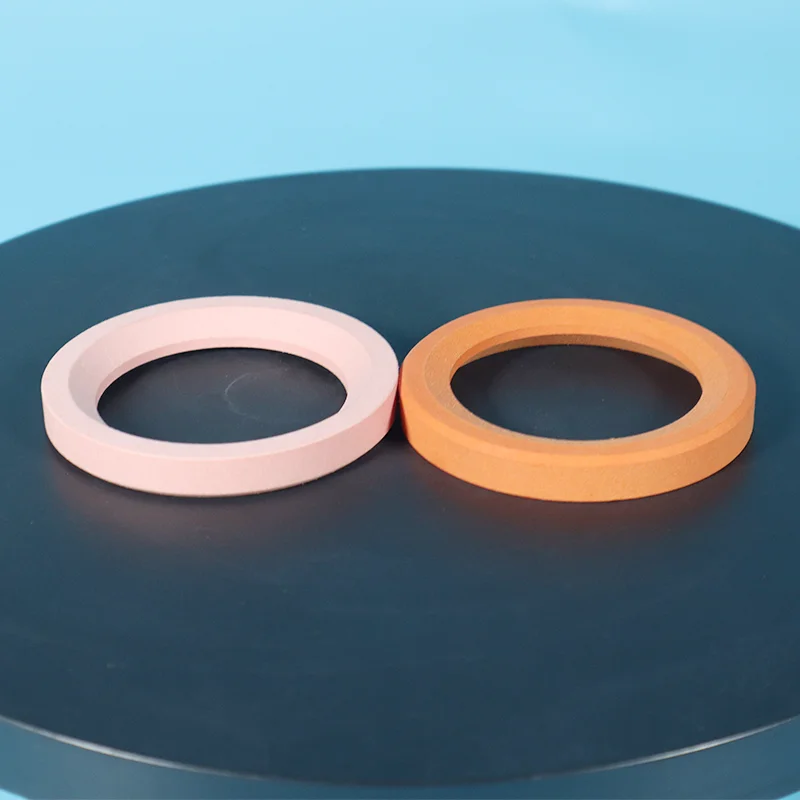

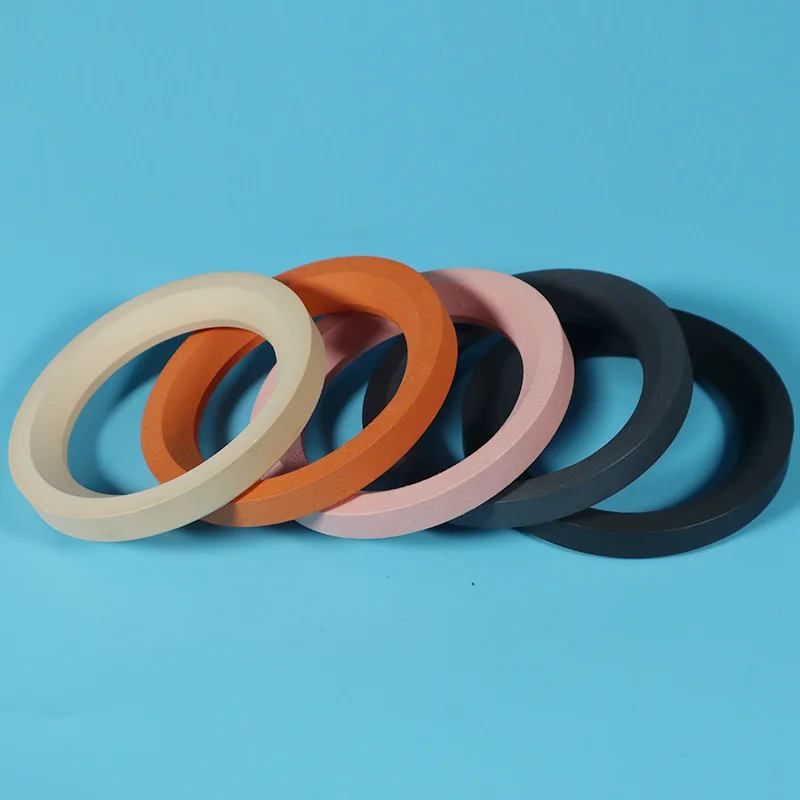

Polnjen modificiran PTFE sedež ventila

Modificirani sedeži ventilov iz polnjenega PTFE so natančno izdelani z vgradnjo steklenih vlaken, ogljikovih vlaken ali naprednih modificiranih smol, s čimer se poveča mehanska trdnost in dimenzijska stabilnost brez ogrožanja kemične odpornosti.

Taifno je specializiran proizvajalec z lastnimi zmogljivostmi za raziskave in razvoj ter proizvodnjo. Naši izdelki so skladni z več mednarodnimi certifikati, vključno s standardi CE in FDA, in so na voljo v različnih spremenjenih specifikacijah, kot so polnjeni s steklenimi vlakni, polnjeni z ogljikovimi vlakni, polnjeni z molibdenovim disulfidom (MoS₂) in modificirani s TFM™.

Zakaj izbrati polnjene modificirane PTFE sedeže ventilov?

Problem Virgin PTFE

Tri ključne prednosti

1. Izboljšana odpornost proti lezenju

Standardni PTFE se trajno deformira pod dolgotrajno obremenitvijo, kar povzroči puščanje in pogosto menjavo. Modificirane PTFE spojine, vključno s TFM™ modificiranimi smolami in vrstami, polnjenimi s steklom/ogljikom, se upirajo deformacijam pod obremenitvijo in ohranjajo tesnilno silo v daljši uporabi. Rezultat je sedež ventila, ki dlje vzdržuje navor in tesneje tesni.

2. Vrhunska odpornost proti obrabi

Sedeži ventilov v abrazivnih medijih, goščah, pesku ali kristalizirajočih tekočinah se hitro obrabijo. PTFE, polnjen s steklom, ponuja večjo tlačno trdnost in togost, medtem ko razredi, polnjeni z ogljikom, zagotavljajo nizko trenje in odvajanje toplote. Izboljšave odpornosti proti obrabi lahko podaljšajo življenjsko dobo 3-5x dlje kot čisti PTFE.

3. Nižja stopnja prepustnosti

V kritičnih kemičnih storitvah lahko mediji počasi prodrejo skozi čisti PTFE, napadejo telo ventila ali uidejo v ozračje. Modificirane PTFE smole, kot je TFM™ PTFE, imajo gostejšo polimerno strukturo, kar bistveno zmanjša prepustnost in izboljša celovitost tesnila.

Primerjava: modificiran PTFE v primerjavi s čistim PTFE

Primerjava stroškov in učinkovitosti

Ključni vpogled: Virgin PTFE vnaprej stane manj — če pa ga zamenjate vsakih 6–12 mesecev, kumulativni stroški delov + dela + izpadov hitro presežejo stroške spremenjenega sedeža iz PTFE, ki traja 3–5 let.

Primerjava zmogljivosti

Aplikacije

Primarne industrije

Tipična oprema

Krogelni ventili s plavajočo in na zatiče

Metuljasti ventili

Zaporni ventili in krožni ventili

Vtični ventili

Krmilni in dušilni ventili

Aplikacije iz resničnega sveta

Študija primera 1: 4-kratno podaljšanje življenjske dobe z modificiranim PTFE

Izziv: Kemična tovarna je zamenjala sedeže ventilov iz PTFE na regulacijskih ventilih, ki delujejo z agresivno kislino, vsakih 8–10 mesecev zaradi deformacije zaradi lezenja in puščanja. Izpadi zaradi zamenjave stanejo 5000 USD na ventil na dogodek.

Rešitev: Prehod na TFM™ modificirane PTFE sedeže z izboljšano odpornostjo proti lezenju in dimenzijsko stabilnostjo.

Rezultat: sedeži so zdržali več kot 3 leta, 4x dlje kot čisti PTFE. Odpravljeni 3 dogodki zamenjave na ventil.

Skupni prihranek: 15.000 $ na ventil v 3 letih, plus zmanjšana delovna in varnostna tveganja.

Študija primera 2: Rešen problem prepustnosti krogelnega ventila

Izziv: Stranka proizvajalca krogličnih ventilov je uporabljala sedeže ventilov iz PTFE, ki niso zagotavljali zadostne odpornosti proti deformacijam, obrabi in prepustnosti. PTFE je bil tudi nagnjen k nabrekanju in krčenju, kar je povzročilo nepopolno tesnjenje.

Proizvajalec je sodeloval s strokovnjaki za materiale, da bi spremenil material sedeža ventila v TFM™ modificiran PTFE, ki je nudil veliko večjo odpornost proti deformacijam in nižjo stopnjo prepustnosti kot standardni PTFE.

Material je zagotovil tudi bolj gladko površino, zmanjšal trenje in izboljšal tesnjenje krogle na sedež.

Rezultat: Novi sedež je ponudil boljšo odpornost proti prepustnosti, izboljšano dimenzijsko stabilnost in izboljšano strukturno celovitost. Proizvajalec zdaj proizvaja te sedeže ventilov v velikostih od ¾ do 54 palcev v premeru, z aplikacijami v kemični industriji, industriji etanola, nafte in plina, železnici, papirju in živilski industriji.

Študija primera 3: PTFE, polnjen s steklom, za storitve gnojevke

Izziv: Rudnik je zamenjal sedeže ventilov vsakih 4–6 tednov na ventilih za gnojevko, ki so ravnali z abrazivnimi delci rude. Prvi sedeži iz PTFE so se hitro obrabljali, kar je povzročalo pogoste prekinitve proizvodnje.

Rešitev: Nadgrajen na sedeže iz PTFE, polnjene s steklom, z izboljšano odpornostjo proti obrabi in močjo.

Rezultat: Sedeži so zdržali 8 mesecev, 8x dlje kot čisti PTFE. Čas delovanja proizvodnje se je znatno povečal. Vzdrževalni intervali so se podaljšali iz tednov v mesece.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Tehnične specifikacije

Možnosti stopnje materiala

Zakaj izbrati Taifno?

100-odstotni material iz čiste smole — brez ponovnega brušenja, brez recikliranega materiala. Dosledna kakovost, serija za serijo.

Popolna sledljivost — Vsaka serija je sledljiva od surovine do končnega izdelka. Materialni certifikati na voljo na zahtevo.

Natančna obdelava — sedeži so natančno obdelani do ozkih toleranc (na voljo je natančnost 0,1 mm) s CNC stružnicami.

Certificiran ISO — proizvodni procesi, certificirani v skladu s sistemi vodenja kakovosti ISO.

Na voljo so razredi, skladni s FDA — Virgin PTFE in izbrani modificirani razredi ustrezajo zahtevam FDA 21 CFR 177.1550.

Podpora za načrtovanje po meri — inženirska podpora za optimizacijo geometrije sedeža za vašo posebno zasnovo ventila.

pogosta vprašanja

V: Kaj je polnjen modificiran sedež ventila iz PTFE in kdaj naj nadgradim iz čistega PTFE?

O: Modificirani sedeži ventilov iz PTFE dodajajo polnila, kot so steklena vlakna, ogljik ali napredne smole, da izboljšajo mehansko trdnost, odpornost proti lezenju in odpornost proti obrabi, hkrati pa ohranjajo kemično odpornost PTFE.

Nadgradite, ko: Vaši trenutni čisti sedeži iz PTFE se deformirajo pod pritiskom, se prezgodaj obrabijo ali dopuščajo prepustnost medija. V teh primerih lahko modificiran PTFE podaljša življenjsko dobo 3-5x, s čimer zmanjša čas izpadov in skupne stroške.

V: S steklenim polnjenjem v primerjavi s polnjenim z ogljikovim polnilom v primerjavi s modificiranim TFM™, kateri razred ustreza mojemu ventilu?

O: Tri stopnje, tri različne aplikacije:

Polnjeno s steklom: Abrazivni mediji, gošče, visoke obremenitve, največja odpornost proti obrabi in trdnost. Ni za HF ali močne alkalije.

Polnjen z ogljikom: Visoka hitrost, tek na suhem, odvajanje toplote, najboljša toplotna prevodnost in nizko trenje. Ni za močne oksidante.

TFM™ modificiran: občutljiv na prepustnost, toplotno kroženje, kritične kemične storitve, gostejša struktura, boljša obnova obremenitve. Višji stroški, vendar najdaljša življenjska doba.

Hitro pravilo:

Potrebujete odpornost proti obrabi? Polnjeno s steklom.

Potrebujete odvajanje toplote? Polnjen s karbonom.

Potrebujete nadzor prepustnosti in dolgo življenjsko dobo? TFM™.

V: Kakšne so omejitve in najpogostejša napaka pri namestitvi?

A: Temperatura: -180°C do +200°C (odvisno od stopnje).

Pritisk: do 414 barov — razlikuje se glede na obliko in material.

Kemijske meje:

Polnjeno s steklom: ni za HF ali močne alkalije - steklo reagira

Z ogljikom: Ni za močne oksidante — ogljik oksidira

Virgin PTFE & TFM™: Ni za staljene alkalijske kovine ali plin fluor

Najpogostejša napaka: Prekomerno stiskanje. Modificirani PTFE je trši od neobičajnega PTFE in zahteva natančno silo namestitve. Preveč kompresije poškoduje sedež; premalo povzroča puščanje.
