Tesnilo ovojnice iz PTFE tipa B

Tesnilo ovojnice iz PTFE tipa B ponuja boljše tesnjenje kot tip A, nižje stroške kot trdni PTFE. Odpravlja šibko točko tesnil tipa A, preprečuje napade korozivnih medijev. Za rešitev po meri se obrnite na Taifno, nudimo pa lahko tudi tehnično podporo in brezplačne vzorce.

Pošlji povpraševanje

Opis izdelka

Tesnilo ovojnice iz PTFE tipa B je strojno izdelano iz bloka PTFE v kvadratni prerez, ki popolnoma zajame jedro polnila brez reže. Boljša celovitost tesnjenja kot tip A. Nižji stroški kot trdni PTFE.

Pošljite svojo velikost prirobnice in medije v Taifno, mi smo profesionalni proizvajalec in lahko ponudimo prilagojene rešitve.

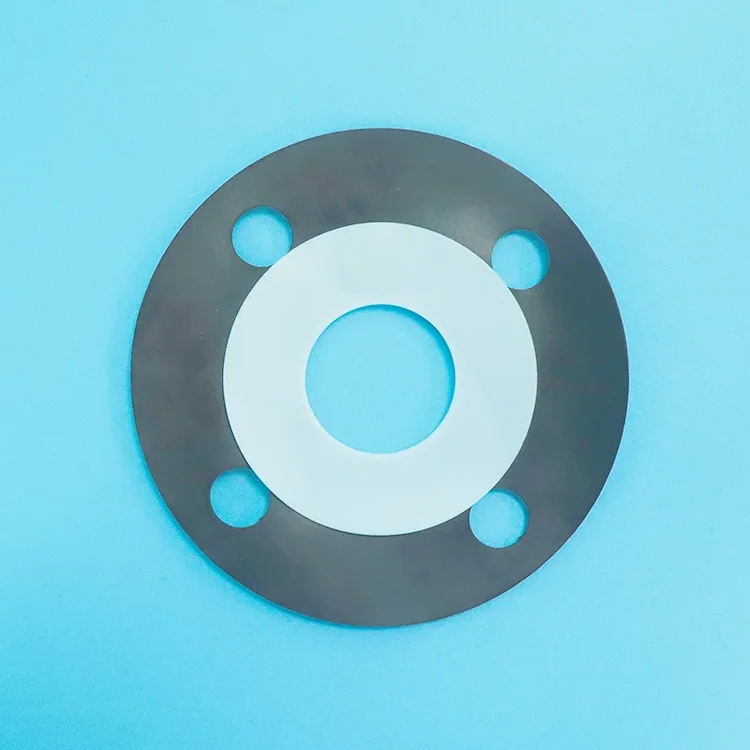

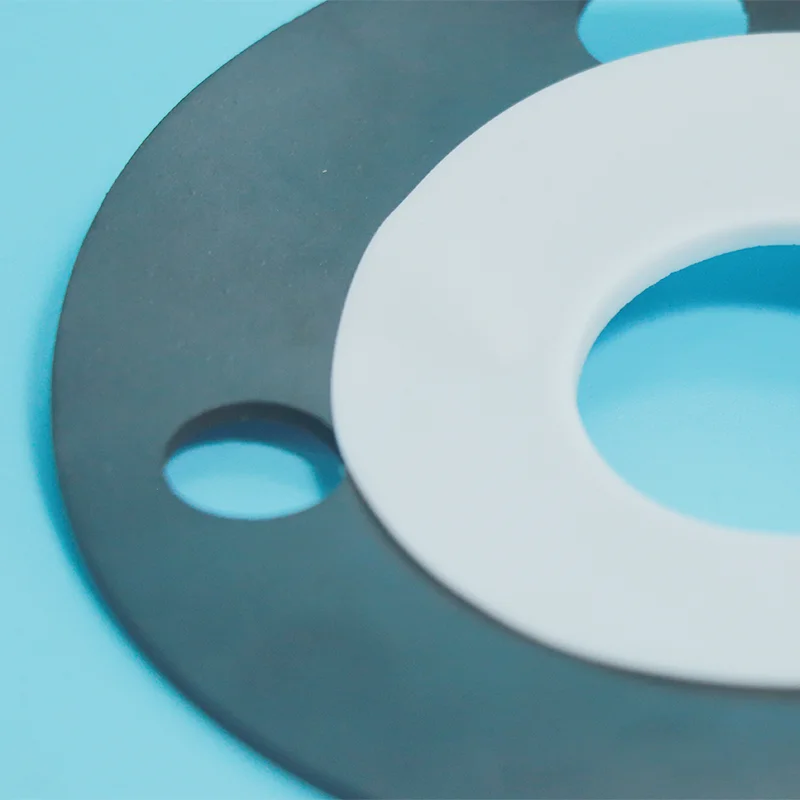

Type B PTFE Envelope Gasket

Kaj je tesnilo za ovojnico iz PTFE tipa B?

Tesnilo ovojnice iz PTFE tipa B je sestavljeno iz zunanjega PTFE plašča, strojno izdelanega iz trdnega PTFE bloka ali plošče, ki popolnoma zajame mehko polnilno jedro. V nasprotju s tipom A (ki ima režo, izrezano na zunanjem robu), je tip B strojno obdelan s kvadratnim prerezom in nima reže – polnilno jedro je popolnoma zaprto v ovojnici iz PTFE.

Struktura:

PTFE plašč: strojno izdelan iz PTFE bloka ali pločevine v kvadratni prerez, ki popolnoma zajame polnilno jedro brez izpostavljene reže

Jedro polnila: nekovinski material, kot je neazbestna gumijasta plošča, stisnjena vlakna ali grafitna kompozitna plošča

Konstrukcija tipa B: polna ovojnica z obdelanim kvadratnim prerezom, brez rež, brez izpostavljenega polnila, boljša celovitost tesnjenja

Ključne značilnosti:

Brez reže: jedro polnila je popolnoma zaprto v PTFE plašču, brez izpostavljene šibke točke

Boljša celovitost tesnjenja: strojno obdelana konstrukcija zagotavlja vrhunsko tesnjenje v primerjavi s tipom A

Ujemanje notranjega premera: Notranji premer je mogoče strojno obdelati, da se ujema z izvrtino prirobnice, s čimer se prepreči turbulenca toka in zmanjša erozija

Vodnik za primerjavo in izbiro

Tip A proti tipu B proti tipu C proti trdnemu PTFE

Funkcija	Tip A (reža)	Tip B (obdelan)	Tip C (valovita kovina)	Trden PTFE
Gradnja	Razporek z zunanjega roba	Strojno obdelan kvadratni prerez	Vložek iz valovite kovine	Trden PTFE iz enega kosa
Reža/šibka točka	ja	št	št	št
Jedro polnila	Mehka nekovinska	Mehka nekovinska	Kovina (304/316 SS)	Brez — trdni PTFE
Omejitev tlaka	Do 4,0 MPa	Do 5,0 MPa	Najvišje	Do 10,0 MPa+
Kemična odpornost	★★★★☆	★★★★★	★★★★☆	★★★★★
Stroški	$ — najbolj ekonomično	$$	$$$	$$$$
Najboljše za	Nizek tlak, splošne kemikalije	Srednje visok pritisk, kritična storitev	Visok tlak, toplotno kroženje	Največja kemična odpornost, visoka čistost

Vodnik za hitro izbiro

Če je vaša prijava ...	izberite...	zakaj
Nizkotlačna korozivna storitev, splošne kemikalije, stroškovno zavestna	Vrsta A	Ekonomičen, dobra kemična odpornost
Srednje visok tlak, kritične kemikalije, boljša celovitost tesnjenja	Vrsta B	Brez rež, popolna inkapsulacija, nižji stroški kot trdni PTFE
Visok tlak, toplotno kroženje, tveganje izbruha, velik premer	Vrsta C	Kovinsko jedro zagotavlja vzmetenje
Končna kemična odpornost, visoka čistost, brez tveganja prepustnosti	Trden PTFE	Brez polnilnega jedra, brez prepustnosti, največja čistost

Primarne aplikacije

Industrija	Aplikacija	Zakaj tip B
Kemična predelava	Srednjevisokotlačne prirobnice, priključki črpalk, kisline, topila, jedke	Polna PTFE ovojnica, brez izpostavljenosti polnila
Farmacevtski	Sterilna oprema za obdelavo	Poln PTFE plašč preprečuje kontaminacijo
Hrana in pijača	Sanitarni priključki — skladno s FDA	PTFE je protilepljiv, skladen s FDA
Nafta in plin	Srednjetlačni korozivni vodi	Odpornost proti koroziji + boljša zanesljivost tesnjenja

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti tesnila ovojnice PTFE tipa B

Parameter	Vrednost
Temperaturno območje	Do +200°C
Omejitev tlaka	Do 5,0 MPa (50 barov)
pH območje	0-14 — univerzalna kemična odpornost
Konstrukcija plašča iz PTFE	Strojno obdelan, kvadratnega prereza
Faktor tesnila (m)	2.5
Najmanjša obremenitev pri sedenju (y)	20 MPa
Razpon velikosti	Do DN500 (priporočeno)
Material	PTFE plašč + nekovinsko polnilno jedro

Razpoložljive možnosti polnila

Polnilni material	Najboljše za	Temperaturna omejitev
Gumijasta plošča brez azbesta	Splošna kemična služba	Do +200°C
Stisnjena vlakna	Višja temperatura, boljše okrevanje	Do +250°C
Grafitna kompozitna plošča	Visoka temperatura, toplotno kroženje	Do +300°C
Polnilo skladno s FDA	Uporaba v hrani in farmaciji	Do +200°C

Test Test Test Test

Študija primera

V veliki petrokemični tovarni v Šanghaju je izhodni cevovodni ventil plinskega kompresorja za kreking etilena (razred 300) deloval v delovnih pogojih, ki vsebujejo H₂S, z izpostavljenostjo jedkim medijem, povišanim temperaturam, nihanjem tlaka in pogostim ciklom zagona in zaustavljanja. Prvotna spiralno navita tesnila so med dolgotrajnim delovanjem postopoma izgubila tesnjenje zaradi korozije materialov za navijanje in komponent polnila, kar je povzročilo morebitna tveganja puščanja in povečalo zahteve po vzdrževanju.

Za reševanje teh izzivov je tovarna zamenjala obstoječa tesnila s tesnili tipa B, inkapsuliranimi s PTFE. Ta zasnova s popolnoma obloženim s PTFE plaščem fleksibilnim polnilnim jedrom zagotavlja odlično odpornost na H₂S, kisline, alkalije in druge agresivne kemikalije, hkrati pa preprečuje neposreden stik med procesnim medijem in notranjim polnilnim materialom. Stisljivo jedro zagotavlja tudi izboljšano zmogljivost okrevanja, kar omogoča, da tesnilo kompenzira nepravilnosti prirobnic in nihanja tlaka med delovanjem.

Po namestitvi so tesnila tipa B, inkapsulirana s PTFE, dosegla stabilno tesnjenje pri uporabi izstopnega ventila kompresorja plinskega krekinga etilena. V celotnem 4-letnem ciklu preobrata je sistem ohranil ničelno puščanje, kar dokazuje dolgoročno zanesljivost tehnologije tesnil, vgrajenih v PTFE, pri zahtevnih petrokemičnih tesnilnih aplikacijah, hkrati pa zmanjša pogostost vzdrževanja in izboljša varnost delovanja.

pogosta vprašanja

V: Kaj je tesnilo za ovojnico iz PTFE tipa B in kdaj naj ga uporabim?

O: Tesnilo ovojnice iz PTFE tipa B je strojno obdelan plašč iz PTFE s kvadratnim prečnim prerezom, ki v celoti zajema jedro iz mehkega polnila brez rež. Celotna ovojnica zagotavlja vrhunsko celovitost tesnjenja v primerjavi s tipom A (tip z režo), brez izpostavljenega jedra polnila, brez potencialne šibke točke. Notranji premer je mogoče strojno obdelati, da se ujema z izvrtino prirobnice, kar preprečuje vrtinčenje toka.

Uporabite vrsto B, ko: Potrebujete boljšo zanesljivost tesnjenja kot tip A za korozivne storitve pri srednjem do visokem tlaku (do 5,0 MPa), vendar ne želite plačati za trdni PTFE.

Kdaj NE uporabiti tipa B: Nizkotlačne, stroškovno občutljive aplikacije, kjer zadostuje tip A. Za uporabo pri visokem tlaku ali velikem premeru razmislite o tipu C. Za vrhunsko kemično čistost in brez tveganja prepustnosti razmislite o trdnem PTFE.

V: Tip B v primerjavi s trdnim PTFE tesnilom, katero naj izberem?

O: Tip B (ovojnica) ponuja kemično odpornost plašča iz PTFE s stisljivostjo iz jedra polnila po nižji ceni kot trdni PTFE.

Vendar pa lahko jedro polnila napademo, če medij sčasoma prodre skozi PTFE plašč. Trdno tesnilo iz PTFE ponuja največjo kemično odpornost in čistost, brez polnilnega jedra in brez tveganja prepustnosti.

Vendar stane bistveno več in je manj prožen (brez polnilnega jedra, ki bi zagotavljalo vzmet).

Hitro pravilo:

Srednjetlačna, cenovno ugodna, korozivna storitev → Tip B.

Visokotlačni, izjemno čist, kritična uporaba, ni sprejemljivega tveganja prepustnosti → Trden PTFE.

V: Kakšne so omejitve in katere so najpogostejše napake?

A: TemperaturaTemperatura: do +200°C.

Pritisk: do 5,0 MPa (50 barov).

Kemični: pH 0-14 univerzalna odpornost, NI združljivo s staljenimi alkalijskimi kovinami ali elementarnim fluorom pri visokih temperaturah. PTFE lahko sčasoma prežemajo nekatere kemikalije (dušikova kislina, klor, etilen oksid).

Pogoste napake:

(1) Uporaba tipa B v aplikacijah, kjer medij prežema PTFE: nekatere kemikalije lahko sčasoma prodrejo skozi PTFE in napadejo jedro polnila, redno menjajte tesnila ali uporabite tesnila iz trdnega PTFE.

(2) Prekomerno zategovanje: čezmerno stiskanje lahko poškoduje PTFE plašč, uporabite nadzorovan navor.

(3) Napačna izbira velikosti: Tipa A in B sta priporočena za velikosti do DN500, za večje premere je prednost tip C.
