Ploščato tesnilo iz deviškega PTFE

Izberite Taifno kot svojega proizvajalca čistih PTFE ploščatih tesnil in si zagotovite neposredno tovarniško ceno še danes. Z izjemno kemično odpornostjo pri pH 0–14, širokim razponom delovne temperature od –180 °C do +200 °C, nizkim trenjem in številnimi stopnjami, vključno s čistim PTFE, polnjenim PTFE in ePTFE, se naši izdelki pogosto uporabljajo v kemični predelavi, živilih, farmacevtskih in industrijskih tesnilnih aplikacijah.

Pošlji povpraševanje

Opis izdelka

V primerjavi z gumijastimi ali grafitnimi tesnili ponujajo ploščata tesnila iz čistega PTFE vrhunsko delovanje pri delu s korozivnimi mediji, ekstremnimi temperaturami in aplikacijami, ki zahtevajo visoko stopnjo higiene. Taifno z 20-letnimi izkušnjami v industriji PTFE zagotavlja tesnilne materiale, prilagojene vašim specifičnim zahtevam glede kemikalij, temperature in čistosti; vas prosimo, da nas kontaktirate.

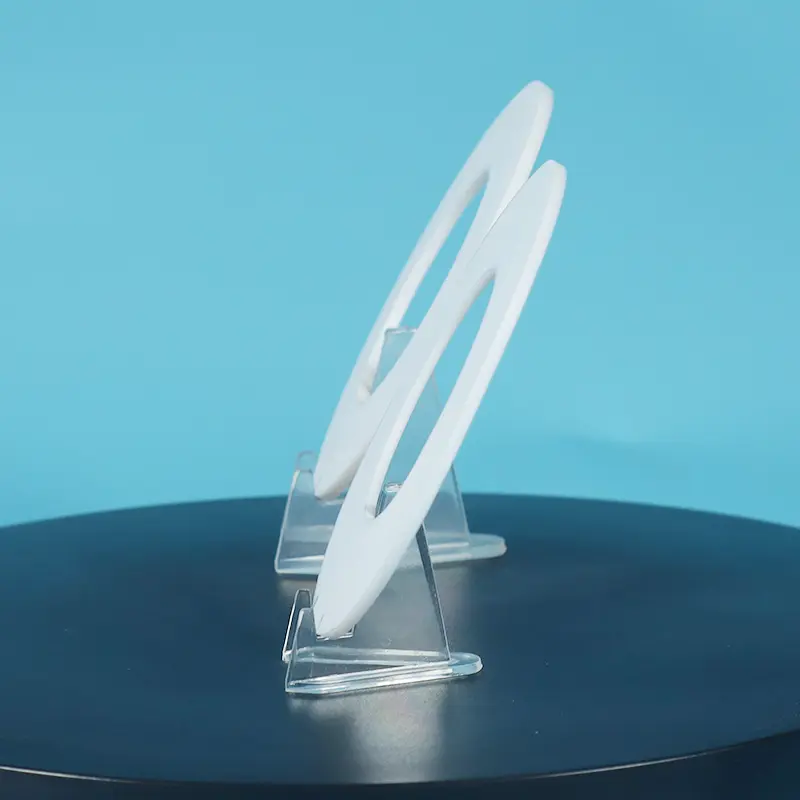

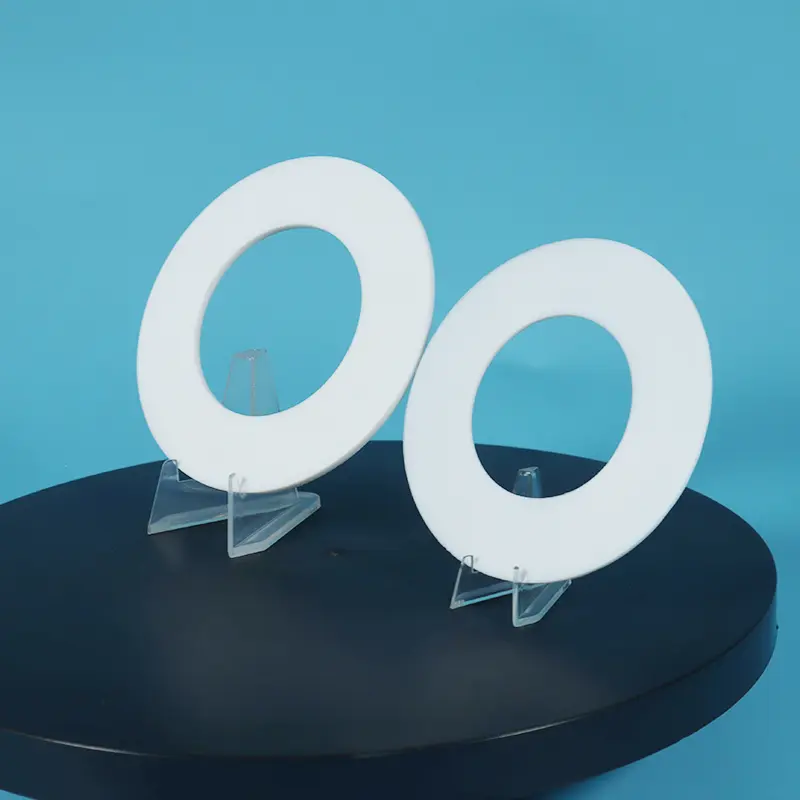

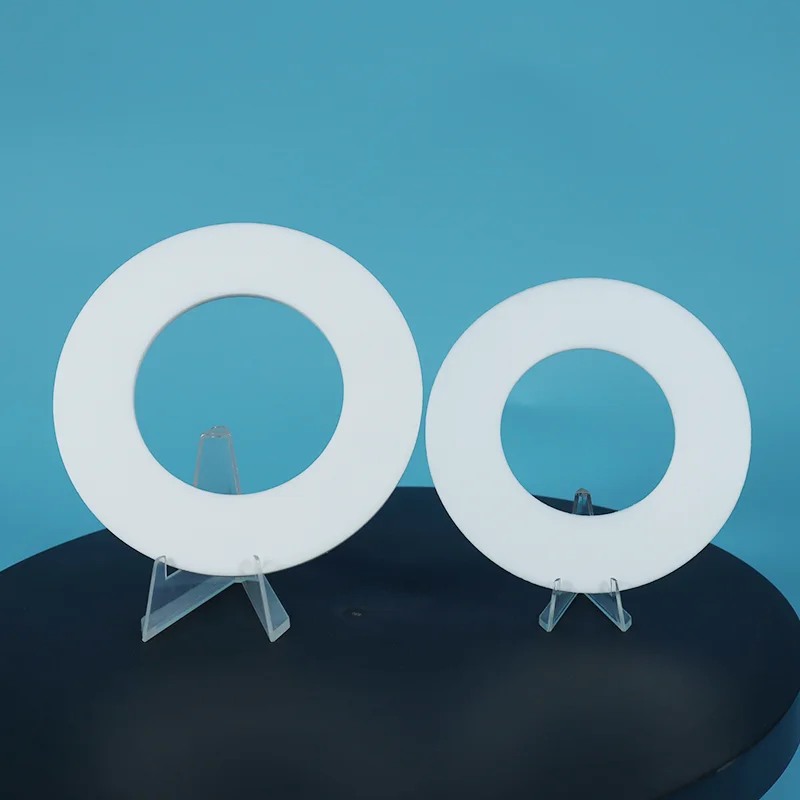

Virgin PTFE Flat Gasket

Predstavitev izdelka in zakaj izbrati

Kaj je PTFE tesnilo?

PTFE tesnilo (tesnilo iz politetrafluoroetilena) je tesnilna komponenta, izdelana iz PTFE smole s postopki strojne obdelave, oblikovanja ali rezanja. Ploščata tesnila iz deviškega PTFE so cenjena zaradi svoje široke kemične odpornosti, širokega razpona delovne temperature in lastnosti, ki ne onesnažujejo. Na voljo so v konfiguracijah, vključno s ploščatimi tesnili, tesnili v obliki črke V, batnimi obročki in sedeži krogličnih ventilov.

Ključne značilnosti

Univerzalna kemična odpornost (pH 0-14):Odporen na skoraj vse industrijske kemikalije, kisline, topila in alkalije

Široko temperaturno območje (-180°C do +200°C):Ohranja celovitost tesnjenja od kriogene do visokotemperaturne uporabe

Najnižji koeficient trenja (0,05-0,10):Samopodmazuje, zmanjšuje obrabo na nasprotnih površinah

Nelepljiva površina:Preprečuje oprijem in nabiranje medija, enostavno čiščenje

Odlična električna izolacija:Visoka dielektrična trdnost do 20 kV/mm

Na voljo so stopnje, skladne s FDA:Virgin PTFE ustreza FDA 21 CFR 177.1550

Zakaj izbrati PTFE namesto drugih materialov?

Problem	Kako PTFE to rešuje	Cena napačne izbire
Guma nabrekne in se razgradi v kemikalijah	PTFE je kemično inerten - brez nabrekanja, brez razgradnje	Puščanje, izguba izdelka, varnostni incidenti
Elastomeri odpovejo pri ekstremnih temperaturah	PTFE prenese -180 °C do +200 °C — stabilen v celotnem območju	Krhka odpoved pri nizki temperaturi, mehčanje pri visoki temperaturi
Kovinska tesnila korodirajo	PTFE je odporen proti koroziji - odpornost na pH 0-14	Poškodba opreme, kontaminacija
Grafit oksidira v kislinah	PTFE z lahkoto prenaša kisline – brez oksidacije	Okvara tesnila, ubežne emisije
Kontaminacija v prehrambenih/farmacevtskih procesih	Deviški PTFE, skladen s standardi FDA – brez izvlečkov	Odpoklic izdelkov, regulativne kazni

Vodnik za primerjavo in izbiro

PTFE proti gumi proti kovini proti grafitnim tesnilom

Funkcija	PTFE tesnilo	Guma/Elastomer	Kovinsko tesnilo	Grafitno tesnilo
Kemična odpornost	★★★★★ pH 0-14	★★☆☆☆ omejeno	★★★☆☆	★★★★☆
Temperaturno območje	-180°C do +200°C	-40°C do +150°C	Do 600°C+	Do 450°C
Trenje	★★★★★ najnižja	★★★☆☆	★★☆☆☆	★★★★☆
Odpornost proti lezenju	★★☆☆☆ revna (devica)	★★★★☆	★★★★★	★★★☆☆
Skladno s FDA	✅ Da	⚠️ Omejeno	❌ Ne	❌ Ne
Stroški	$$	$	$$$$	$$$
Najboljše za	Kemikalije, kisline, topila, FDA	Voda, zrak, splošne storitve	Izjemen pritisk, visoka temp	Visoka temperatura, para

Primerjava razreda PTFE

Funkcija	Virgin PTFE	Polnjen PTFE	Ekspandirani PTFE (ePTFE)
Kemična odpornost	★★★★★ pH 0-14	★★★★☆ odvisno od polnila	★★★★★ pH 0-14
Odpornost proti lezenju	★★☆☆☆ ubogi	★★★★☆ izboljšan	★★★★☆ odlično
Skladnost	★★☆☆☆ toga	★★☆☆☆	★★★★★ odlično
Skladno s FDA	✅ Da	⚠️ Odvisno od polnila	✅ Da
Najboljše za	Aplikacije visoke čistosti, FDA	Visok pritisk, mehanska trdnost	Poškodovane prirobnice, nizek navor

Vodnik za hitro izbiro

Če je vaša prijava ...	izberite...	zakaj
Hrana, farmacevtski izdelki, čiste kemikalije, skladnost s FDA	Virgin PTFE	Največja čistost, skladno s FDA
Zahteva se visok tlak, visoka obremenitev, odpornost proti lezenju	Polnjen PTFE	Izboljšana mehanska trdnost
Poškodovane, grobe ali deformirane prirobnice	ePTFE	Ustreza nepravilnostim, nizek navor
Steklene prirobnice, lomljive površine	ePTFE ali tesnilo za ovojnico	Nizek navor, nežen do prirobnic
Močne jedke, celuloza in papir	PTFE, polnjen z barijevim sulfatom	Kemijska združljivost + zmanjšano lezenje
Odvajanje toplote, nizko trenje, dinamična tesnila	PTFE, polnjen z grafitom	Toplotna prevodnost, nizka obraba

Primarne aplikacije

Industrija	Aplikacija	Zakaj PTFE
Kemična predelava	Cevne prirobnice, črpalke, ventili, reaktorji	pH 0-14 kemična odpornost
Farmacevtski	Oprema za sterilno obdelavo, proizvodnja API	Skladnost s FDA, ne onesnažuje
Hrana in pijača	Sanitarni priključki, procesna oprema	Skladnost s FDA, nelepljivo, enostavno čiščenje
Nafta in plin	Rafinerijske prirobnice, cevovodi — ogljikovodiki, H₂S	Kemična odpornost, široko temperaturno območje
Proizvodnja električne energije	Parni sistemi, hladilna voda	Razpon od -180°C do +200°C
Voda in odpadna voda	Prirobnice čistilne naprave, priključki črpalk	Odpornost proti koroziji, ne onesnažuje
Polprevodnik	Kemična porazdelitev visoke čistosti	Izjemno čist material, brez izvlečkov

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti PTFE tesnila

Parameter	Vrednost
Temperaturno območje	-180°C do +200°C
Razpon tlaka	Do 80 barov (odvisno od razreda, debeline in dizajna)
pH območje	0-14 — univerzalna kemična odpornost
Gostota	2,10-2,40 g/cm³
Natezna trdnost	≥15 MPa (deviško)
Koeficient trenja	0,05-0,10
Dielektrična trdnost	Do 20 kV/mm
Absorpcija vode	<0,01 %
Material	100 % deviški PTFE ali polnjene spojine

Razpoložljive velikosti

Razpon velikosti	Debelina (mm)	Opombe
DN15 to DN600+	0,5 – 6,0	Standardne velikosti na zalogi
Velikosti po meri	Na voljo po naročilu	Rezanje po specifikaciji

Zagotavljanje kakovosti

100-odstotni material iz deviške smole — brez ponovnega brušenja, brez recikliranega materiala

Popolna sledljivost — materialni certifikati so na voljo na zahtevo

Na voljo so stopnje, skladne s FDA — ustreza FDA 21 CFR 177.1550

Izdelava po meri — na voljo v različnih velikostih, debelinah in oblikah

Dobavni rok — standardne velikosti na zalogi (24-48 ur); velikosti po meri 5-10 dni

Test Test Test Test

Primer izdelka

Papirnica v mestu Guangdong na Kitajskem je imela pogoste napake pri tesnjenju v sistemu parnega kondenzata, ki je deloval pri 180 °C in tlaku 1,6 MPa. Sistem je vsak dan prestal dva toplotna cikla, kar je povzročilo ponavljajoče se širjenje in krčenje prirobničnega priključka. Prvotna tesnila iz čistega PTFE so bila deformirana zaradi lezenja in zmanjšana tesnilna zmogljivost pri neprekinjenem toplotnem ciklu, zato jih je bilo treba zamenjati približno enkrat na mesec. Pogosto vzdrževanje ni samo povečalo obratovalnih stroškov, temveč je vplivalo tudi na zanesljivost opreme in učinkovitost proizvodnje.

Da bi rešili to težavo, je tovarna običajna tesnila iz čistega PTFE nadomestila s tesnili iz PTFE, polnjenimi s steklom, izdelanimi iz PTFE plošč, ojačanih s steklenimi vlakni. V primerjavi s PTFE brez polnila PTFE s steklenim polnilom zagotavlja izboljšano tlačno trdnost, izboljšano dimenzijsko stabilnost in boljšo odpornost proti lezenju in hladnemu toku pri visokih temperaturah in tlaku. Zaradi teh izboljšanih mehanskih lastnosti je bolj primeren za aplikacije, ki vključujejo ponavljajoče se toplotne cikle in dolgoročne zahteve glede tesnjenja prirobnic.

Po namestitvi so tesnila iz PTFE, napolnjena s steklom, ohranjala stabilno tesnjenje pri neprekinjenem delovanju pri 180 °C, 1,6 MPa in dveh termičnih ciklih na dan. Interval menjave tesnila je bil znatno podaljšan s približno 1 meseca na 14 mesecev, kar je močno zmanjšalo pogostost vzdrževanja in izboljšalo zanesljivost sistema parnega kondenzata.

Rezultati prijave:

● Oprema za aplikacijo:Sistem parnega kondenzata v papirnici

● Pogoji delovanja:Temperatura 180°C / tlak 1,6 MPa / 2 toplotna cikla na dan

● Izvirna rešitev:Tesnilo iz čistega PTFE

● Nadomestna rešitev: Glass-filled PTFE gasket

● Izboljšanje življenjske dobe:Podaljšano z 1 meseca na 14 mesecev

● Ključne prednosti:Izboljšana odpornost proti lezenju, boljša dimenzijska stabilnost, zmanjšana pogostost vzdrževanja in izboljšana dolgoročna zanesljivost tesnjenja

Ta primer poudarja prednosti PTFE materialov, polnjenih s steklom, pri visokotemperaturnih tesnilnih aplikacijah s pogostimi toplotnimi cikli, kar zagotavlja trajnejšo rešitev kot standardna tesnila iz čistega PTFE za zahtevna industrijska okolja.

pogosta vprašanja

V: Kaj je PTFE tesnilo in zakaj se uporablja preko gume ali kovine?

O: Tesnilo iz PTFE (tesnilo iz politetrafluoroetilena) je tesnilna komponenta, ki se uporablja za preprečevanje puščanja med prirobnicami in cevnimi priključki. Ploščata tesnila iz deviškega PTFE imajo prednost pred gumo in kovino, ker nudijo univerzalno kemično odpornost (pH 0–14), guma v kemikalijah nabrekne, kovina pa korodira.

Ponujajo tudi široko temperaturno območje (-180 °C do +200 °C), površino proti sprijemanju in kakovosti, skladne s FDA, za živilske in farmacevtske aplikacije.

Kdaj uporabiti PTFE: Agresivne kemikalije, ekstremne temperature, postopki, ki jih ureja FDA, in aplikacije, kjer kontaminacija ni sprejemljiva.

Kdaj NE uporabljati PTFE: Staljene alkalijske kovine, elementarni fluor pri visokih temperaturah ali aplikacije, ki zahtevajo visoko mehansko trdnost brez ojačitve s polnilom.

V: Kakšna je razlika med tesnili iz čistega PTFE, polnjenega PTFE in ekspandiranega PTFE (ePTFE)?

O: Ploščato tesnilo Virgin Virgin PTFE je izdelano iz čiste PTFE smole brez polnila in ponuja najvišjo kemično odpornost in čistost, prednostna izbira za stik s hrano in farmacevtsko obdelavo, ki jo ureja FDA.

Ploščato tesnilo iz deviškega PTFE s polnjenjem vključuje dodatke, kot so steklo, barijev sulfat ali ogljik, za izboljšanje mehanske trdnosti in zmanjšanje lezenja, zaradi česar so primerni za uporabo pri višjem tlaku. Polnjeni PTFE je najpogostejši tip za splošno industrijsko uporabo.

Tesnila iz ekspandiranega PTFE (ePTFE) so izdelana z raztezanjem neobdelanega PTFE, da se ustvari visoko stisljiv, skladen material, ki učinkovito tesni na hrapavih, poškodovanih ali nepravilnih površinah prirobnice pri manjših obremenitvah vijakov. Za razliko od polnjenega PTFE ohranja ePTFE popolno kemično odpornost neobdelanega PTFE, ker ni dodanih dodatkov.

V: Kakšne so omejitve ploščatega tesnila Virgin PTFE in katere so najpogostejše napake?

A: Temperatura: -180°C do +200°C neprekinjeno delovanje.

Kemični: pH 0-14 univerzalna odpornost, NI združljivo s staljenimi alkalijskimi kovinami ali elementarnim fluorom pri visokih temperaturah.

Omejitve: PTFE ima slabo odpornost proti lezenju (hladna tečnost), deformira se pod dolgotrajnim visokim pritiskom. PTFE ima tudi nizko mehansko trdnost, ni primeren za visokotlačne udarce brez ojačitve s polnilom.

Tri pogoste napake:

(1) Uporaba čistega PTFE pri visokotlačnem delovanju: deformira se pod dolgotrajno obremenitvijo; uporabite polnjeni PTFE.

(2) Prekomerno zategovanje: PTFE je mehak; prekomerno stiskanje povzroči lezenje in puščanje. Uporabite momentni ključ.

(3) Napačna izbira razreda: niso vsa ploščata tesnila Virgin PTFE enaka; izberite deviško zaradi čistosti, polnjeno zaradi trdnosti, ePTFE zaradi skladnosti. Vsakemu naročilu priložimo specifikacije za namestitev.

Potrebujete pomoč pri izbiri prave ocene? Pišite nam s svojo temperaturo, tlakom in medijem, priporočamo pravi razred PTFE v 24 urah.
