Gumijasto tesnilo ovojnice PTFE s črto vodnega žiga

Taifno je zanesljiva tovarna z več kot 20-letnimi izkušnjami v industriji, naše PTFE ovojno gumijasto tesnilo z vodnim žigom združuje kemično odpornost PTFE s prožnostjo in obnovitvijo gumijastega jedra. Na voljo z jedri iz EPDM, NBR, silikona in FKM, primerne za kemično obdelavo, cevne sisteme in aplikacije, ki zahtevajo odpornost proti koroziji in fleksibilno tesnjenje.

Pošlji povpraševanje

Opis izdelka

Gumijasto tesnilo za ovojnico PTFE s črto vodnega žiga je gumijasto jedro, ki je v celoti inkapsulirano v PTFE, z vodnim valovanjem (nazobčanim) vzorcem na tesnilni strani. PTFE prevleka zagotavlja univerzalno kemično odpornost (pH 0-14). Vodna valovita površina je ključnega pomena, saj zagotavlja zanesljivo tesnjenje pri nizkem navoru, kar preprečuje poškodbe prirobnic na steklenih in plastičnih prirobnicah.

Pošljite svojo velikost prirobnice, medij in temperaturo v Taifno, mi vam lahko ponudimo prilagojene rešitve in neposredne tovarniške cene.

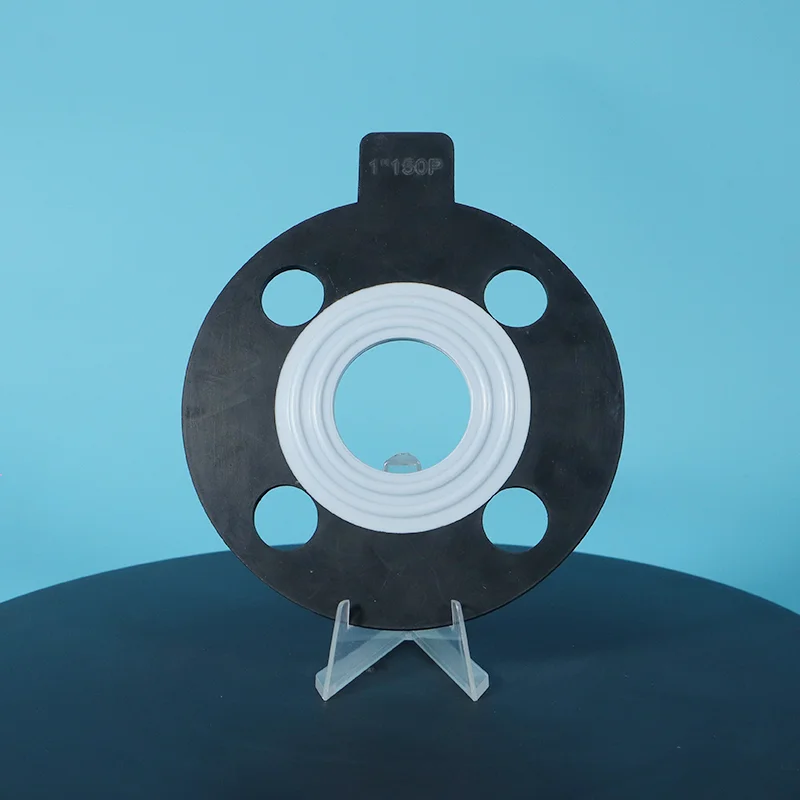

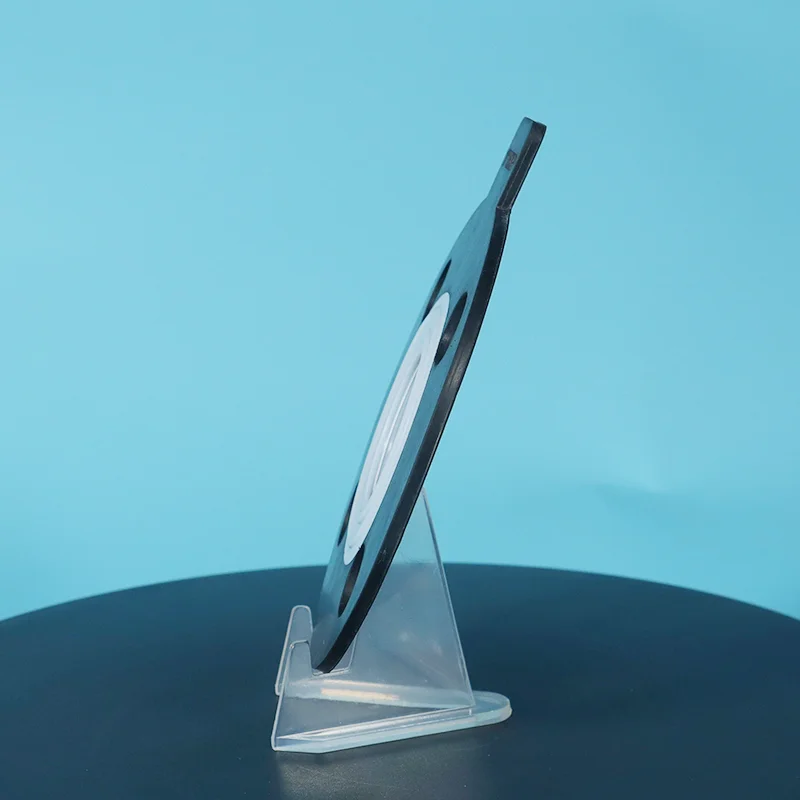

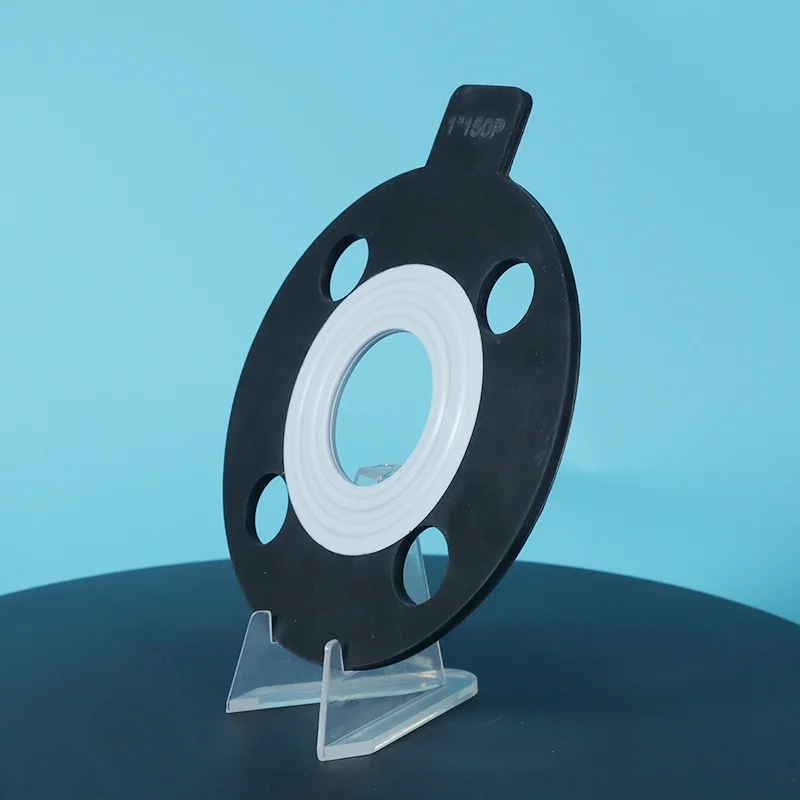

PTFE Envelope Rubber Gasket With Watermark Line

Kaj je gumijasto tesnilo za ovojnice PTFE s črto vodnega žiga?

Tesnilo, prevlečeno s PTFE gumo, je kompozitno tesnilo, sestavljeno iz gumijastega jedra, ki je v celoti vgrajeno v PTFE prevleko, z vodnim valovanjem (nazobčanim) vzorcem na tesnilni površini. Ta zasnova združuje stisljivost gume s kemično odpornostjo PTFE in tesnilnim oprijemom nazobčanega površinskega vzorca.

Struktura:

Gumijasto jedro: zagotavlja stisljivost, obnovitev in skladnost z neravnimi prirobnicami

PTFE prevleka: zagotavlja univerzalno kemično odpornost (pH 0-14), površino proti prijemanju in preprečuje kontaminacijo medija

Vodna valovita površina: Nazobčani vzorec na tesnilni strani zagotavlja zanesljiv tesnilni oprijem pri nizkem navoru vijaka — preprečuje zdrs in zmanjšuje zahteve glede obremenitve vijaka

Ključne značilnosti:

Tesnjenje z nizkim navorom: vodna valovita površina oprime površino prirobnice z manjšo obremenitvijo vijakov kot gladek PTFE, ščiti krhke prirobnice

Prirobnicam prijazno: mehko gumijasto jedro in PTFE prevleka ščitita steklene, plastične in FRP prirobnice

Kemična odpornost: PTFE prevleka zagotavlja odpornost pH 0-14, ščiti gumijasto jedro pred kemičnimi napadi

Stisljivost: Gumijasto jedro zapolni nepravilnosti prirobnic in kompenzira sprostitev vijakov

Vodnik za primerjavo in izbiro

PTFE z gumo v primerjavi z ekspandiranim PTFE v primerjavi s trdnim PTFE v primerjavi z ovojnim tesnilom

Funkcija	PTFE prevlečen z gumo	Ekspandirani PTFE (ePTFE)	Trden PTFE	Tesnilo za ovojnico
Stisljivost	★★★★★ odlično	★★★★★ odlično	★★☆☆☆ ubogi	★★★☆☆ zmerno
Okrevanje	★★★★★ odlično	★★★★☆ dobro	★★☆☆☆ ubogi	★★★☆☆ zmerno
Tesnjenje z nizkim navorom	★★★★★ vodni valoviti oprijem	★★★★☆ skladen	★★☆☆☆	★★★☆☆
Kemična odpornost	★★★★☆ PTFE prevleka	★★★★★ pH 0-14	★★★★★	★★★★☆
Temperaturno območje	-180°C do +200°C	-196°C do +200°C	-180°C do +200°C	Do +260°C
Skladno s FDA	✅ Da (EPDM/Silikon)	✅ Da	✅ Da	⚠️ Odvisno od polnila
Najboljše za	Nizek vrtilni moment, steklene prirobnice, plastične prirobnice	Poškodovane prirobnice, nizek navor, kemični servis	Čiste kemikalije, gladke prirobnice	Splošna kemična služba

Vodnik za hitro izbiro

Če je vaša prijava ...	izberite...	zakaj
Steklene prirobnice, plastične prirobnice — potrebujejo nizek navor + kemično odpornost	PTFE prevlečen z gumo	Vodna valovita površina zagotavlja tesnjenje z nizkim navorom, gumijasto jedro ščiti prirobnice
Poškodovane ali deformirane prirobnice — potrebna je skladnost + kemična odpornost	Ekspandirani PTFE	Prilagodi se nepravilnostim, čisti PTFE
Čiste kemikalije, gladke prirobnice, največja kemična čistost	Trden PTFE	Največja kemična odpornost, brez gumijastega jedra
Splošna kemična storitev + zmerna stisljivost	Tesnilo za ovojnico	Dobro razmerje med kemično odpornostjo + stisljivostjo

Razpoložljive možnosti gumijastega jedra

Gumijasti material	Temperaturna omejitev	Najboljše za	Skladno s FDA
EPDM	-40°C do +120°C	Voda, para, blage kemikalije	✅ Da
NBR (nitril)	-30°C do +100°C	Olja, goriva, hidravlične tekočine	❌ Ne
Silikon	-60°C do +200°C	Visoka temperatura, stik s hrano	✅ Da
FKM (Viton)	-20°C do +200°C	Agresivne kemikalije, visoka temperatura, olja	❌ Ne

Primarne aplikacije

Industrija	Aplikacija	Zakaj to tesnilo
Oprema s steklenimi oblogami	Stekleni reaktorji, posode	Nizek navor, nežen do krhkih površin
Plastične in FRP prirobnice	Plastični cevovodi, FRP oprema	Nizek navor preprečuje poškodbe prirobnice
Kemična predelava	Neenakomerne prirobnice, priključki črpalke	Gumijasto jedro se prilagaja nepravilnostim
Hrana in pijača	Sanitarni priključki — skladno s FDA	Na voljo so materiali, skladni s FDA
Priprava vode	Vodovod, blaga kemična storitev	EPDM jedro + PTFE prevleka

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti tesnila, prevlečenega s PTFE gumo

Parameter	Vrednost
Temperaturno območje	-180°C do +200°C (odvisno od gumijastega jedra)
pH območje	0-14, PTFE prevleka zagotavlja univerzalno odpornost
Možnosti gumijastega jedra	EPDM, NBR, silikon, FKM
Debelina PTFE prevleke	0,5–1,0 mm (tipično)
Površinski vzorec	Vodno valovanje / nazobčana površina
Skladno s FDA	Da (EPDM, silikonski razredi)
Razpon velikosti	Standardne velikosti prirobnic in dimenzije po meri

Zagotavljanje kakovosti

100 % čista PTFE smola — dosledna kakovost, serija za serijo

Premium Rubber Core — visokokakovostni elastomeri s popolno sledljivostjo

Popolna inkapsulacija — PTFE popolnoma prekriva gumijasto jedro — brez izpostavljene gume

Na voljo so stopnje, skladne s FDA — stopnje EPDM in silikon izpolnjujejo zahteve FDA

Popolna sledljivost — materialni certifikati so na voljo na zahtevo

Velikosti po meri — na voljo v standardnih velikostih prirobnic in dimenzijah po meri

Dobavni rok - standardne velikosti 5-10 dni; velikosti po meri 10-15 dni

Test Test Test Test

Študija primera

V obratu za proizvodnjo pesticidov v Zhejiangu je bil reaktor, obložen s steklom, podvržen zahtevnim pogojem kemične obdelave, pri čemer je dnevni tlak nihal med vakuumom -0,09 MPa in tlakom dušika 0,8 MPa.

Zaradi ponavljajočih se nihanj vakuuma in pozitivnega tlaka so izvirna tesnila trpela zaradi nezadostne obnovitve in sprostitve tesnilne napetosti, kar je povzročilo pogoste napake pri tesnjenju in težave s puščanjem, ki so vplivale na neprekinjeno proizvodnjo.

Za izpolnitev zahtev glede kemične odpornosti, obnovitve kompresije in dinamičnega tesnjenja so bila kot nadomestna rešitev nameščena tesnila iz PTFE z gumijastim jedrom in nazobčano tesnilno površino. Zunanja plast PTFE zagotavlja odlično odpornost proti jedkim kemikalijam, medtem ko gumijasto jedro zagotavlja vrhunsko elastičnost in kompenzacijo kompresije, kar omogoča tesnilu, da se prilagodi ponavljajočim se spremembam vakuuma in tlaka.

Po zamenjavi je reaktor zanesljivo deloval več kot 1 leto brez puščanja ali napak pri tesnjenju, kar je bistveno izboljšalo stabilnost opreme in zanesljivost delovanja.

pogosta vprašanja

V: Kaj je gumijasto tesnilo za ovojnice PTFE s črto vodnega žiga in kdaj naj ga uporabim?

O: Tesnilo, prevlečeno s PTFE gumo, je sestavljeno iz gumijastega jedra, ki je v celoti vgrajeno v PTFE prevleko, z vodno valovito (nazobčano) površino na tesnilni strani. Gumijasto jedro zagotavlja stisljivost in obnovitev, prilagajanje neravnim prirobnicam in kompenzira sprostitev vijakov.

Prevleka iz PTFE zagotavlja kemično odpornost in preprečuje kontaminacijo medija. Vodna valovita površina zagotavlja zanesljiv tesnilni oprijem pri nizkem navoru vijaka.

Uporabite ga, ko: Steklene prirobnice, plastične prirobnice, FRP prirobnice, zahtevano tesnjenje z nizkim navorom, neravne ali poškodovane površine prirobnic, aplikacije, ki zahtevajo kemično odpornost in stisljivost.

Kdaj ga NE uporabiti: Ekstremne temperature nad +200 °C (uporabite ekspandiran PTFE ali kovinski plašč), aplikacije, kjer gumijasto jedro ni združljivo z medijem (preverite kemično združljivost) ali visokotlačne storitve, ki zahtevajo izjemno odpornost proti izbruhu.

V: PTFE, prevlečen z gumo, v primerjavi z ekspandiranim PTFE, katerega naj izberem za prirobnice s stekleno oblogo?

O: Oba sta odlična za prirobnice s steklenimi oblogami, vendar služita različnim prioritetam.

Prevlečen s PTFE gumo: gumijasto jedro zagotavlja maksimalno stisljivost in obnovitev. Vodna valovita površina zagotavlja tesnilni oprijem pri najnižjem navoru. PTFE prevleka zagotavlja kemično odpornost.

Najboljše kadar: potrebujete maksimalno zaščito prirobnice, najmanjši možni navor in materiali gumijastega jedra so združljivi z vašim medijem.

Ekspandirani PTFE (ePTFE): čisti PTFE, brez gumijastega jedra. Ustreza nepravilnostim prirobnic. Odlična kemična odpornost in temperaturno območje.

Najboljše kadar: vaš medij ni združljiv z nobenim gumijastim jedrom, potrebujete skladnost s FDA/USP ali potrebujete širšo kemično združljivost.

Hitro pravilo:

Najnižji navor + združljivost z gumo → PTFE prevlečen z gumo.

Kemijska združljivost + skladnost s FDA → ePTFE.

V: Kakšne so omejitve — in katere so najpogostejše napake?

A: Temperatura: -180°C do +200°C (odvisno od gumijastega jedra).

Kemični: pH 0-14, PTFE prevleka zagotavlja univerzalno odpornost, vendar ima gumijasto jedro kemične omejitve.

Pritisk: Nižje od tesnil kovinskega jedra, ni za ekstremno visok tlak.

Tri pogoste napake:

(1) Uporaba napačnega gumijastega jedra za medij: prevleka iz PTFE ščiti gumijasto jedro, če pa je PTFE poškodovano, mora biti gumijasto jedro združljivo z medijem.

(2) Prekomerno zategovanje: gumijasto jedro je mehko; prekomerno stiskanje lahko poškoduje PTFE prevleko; uporabite nizek navor z nadzorovano namestitvijo.

(3) Preseganje temperaturnih omejitev: mejna vrednost temperature gumijastega jedra je nižja od PTFE prevleke; skupno mejo tesnila določa gumijasto jedro, ne PTFE.
