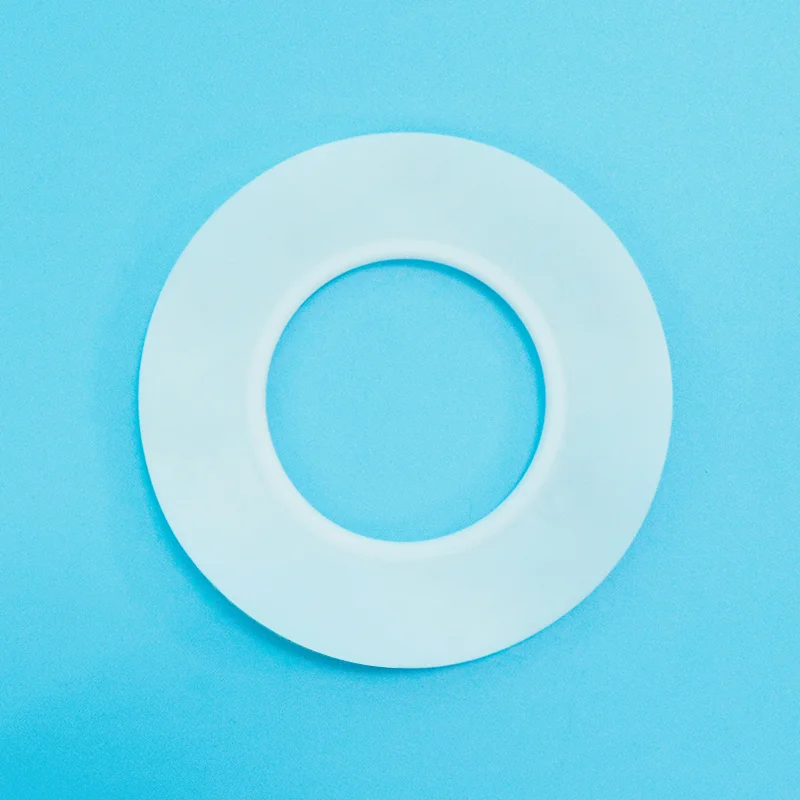

Tesnilo ovojnice iz PTFE tipa C

Taifno je profesionalni proizvajalec tesnil za ovojnice iz PTFE tipa C. Imamo certifikate ISO 9001 in ISO 14001, naši izdelki pa so skladni z verodostojnimi mednarodnimi standardi, kot sta CE in FDA; nudimo tudi prilagajanje na podlagi posebnih industrijskih zahtev in delovnih pogojev.

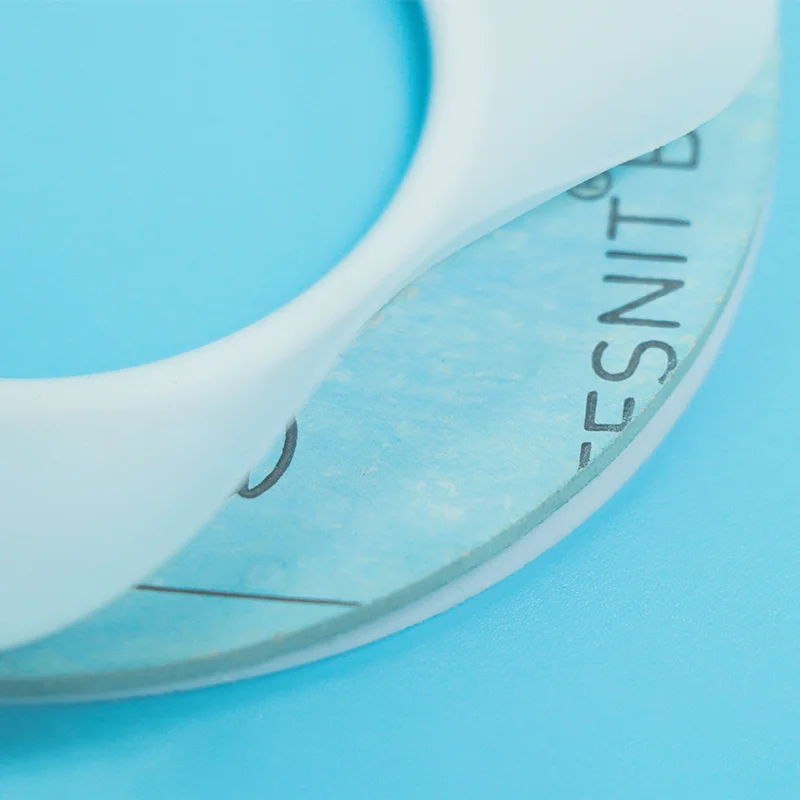

Tesnilo tipa C je sestavljeno iz PTFE ovoja v kombinaciji z valovitim jedrom iz nerjavečega jekla (na voljo v nerjavnem jeklu 304 ali 316). Ojačano kovinsko jedro ne poveča samo strukturne trdnosti, ampak zagotavlja tudi odpornost in izboljša odpornost na nihanje tlaka in toplotno kroženje.

Kako deluje tesnilo ovojnice iz PTFE tipa C?

Tesnilo ovojnice iz PTFE tipa C je ojačana tesnilna rešitev, zasnovana za visokotlačna in zahtevna delovna okolja. Ima zunanjo plast PTFE v kombinaciji z valovitim ojačitvenim jedrom iz nerjavečega jekla, ki ustvarja kompozitno strukturo, ki zagotavlja tako kemično odpornost kot mehansko trdnost.

Struktura tesnila vključuje:

PTFE zunanja plast: PTFE plašč v celoti obdaja notranjo kovinsko ojačitev in ustvarja proti koroziji odporno tesnilno površino. Ščiti kovinski vložek pred neposrednim stikom z agresivnimi mediji, hkrati pa ohranja odlično odpornost PTFE na kisline, alkalije, topila in druge kemikalije.

Valovita ojačitev iz nerjavečega jekla: Notranji valoviti vložek iz nerjavečega jekla 304 ali 316 deluje kot fleksibilen podporni element. Njegova vzmetna zasnova omogoča, da si tesnilo opomore po stiskanju, ohranja tesnilni tlak in se upira deformaciji pod nihajočimi obremenitvami.

Okrepljeno tesnjenje: Kombinacija PTFE in valovitega kovinskega jedra omogoča konstrukciji tipa C ohranjanje tesnjenja med spremembami tlaka, toplotnim raztezanjem in ponavljajočimi se delovnimi cikli. Kovinska ojačitev izboljša stabilnost in zmanjša tveganje iztiskanja ali izpihovanja pri zahtevnih aplikacijah.

Ključne prednosti delovanja:

Izboljšana zmogljivost obnovitve: Valoviti vložek iz nerjavečega jekla zagotavlja stalno elastično obnavljanje, kar pomaga tesnilu ohraniti tesnilno silo po ponavljajočih se stiskanjih in temperaturnih spremembah.

Izboljšana odpornost na pritisk: Ojačano kovinsko jedro podpira plast PTFE in preprečuje prekomerno deformacijo, zaradi česar je primeren za uporabo pri višjem tlaku kot standardna tesnila ovojnice z mehkim jedrom.

Primerno za aplikacije z velikimi prirobnicami: Zaradi dodatne strukturne podpore je PTFE ovojno tesnilo tipa C idealna izbira za prirobnice z velikim premerom, zlasti za sisteme DN350+, kjer običajne izvedbe tesnil morda nimajo zadostne togosti.

Vodnik za primerjavo in izbiro

Tip C proti tipu A proti tipu B proti kovinskem plašču proti trdnemu PTFE

Vodnik za hitro izbiro

Primarne aplikacije

Tehnične specifikacije

Lastnosti tesnila ovojnice PTFE tipa C

Razpoložljive možnosti kovinskega jedra

Zagotavljanje kakovosti

1. 100 % čista PTFE smola

Zagotavlja stabilno kakovost, odlično kemično odpornost in dosledno učinkovitost tesnjenja serijo za serijo.

2. Jedro iz vrhunskega nerjavečega jekla

Izdelana iz nerjavečega jekla 304/316, odpornega proti koroziji, ki zagotavlja visoko trdnost in zanesljivo podporo pod tlakom in toplotnimi cikli.

3. Popolna inkapsulacija iz PTFE

Popolnoma tesni kovinski vložek, preprečuje tveganje korozije in zagotavlja dolgo življenjsko dobo.

4. Oblikovanje valovite ojačitve

Zagotavlja povrnitev vzmeti, ohranja silo tesnjenja in izboljša odpornost na nihanje tlaka.

5. Sledljivost materiala

Certifikati materialov in proizvodni zapisi so na voljo na zahtevo.

6. Velikosti po meri in hitra dostava

Na voljo so standardne velikosti prirobnic in mere po meri. Standardne velikosti: 5–10 dni; velikosti po meri: 10–15 dni.

pogosta vprašanja

V: Kaj je tesnilo za ovojnico iz PTFE tipa C in kdaj naj ga uporabim?

O: Tesnilo ovojnice iz PTFE tipa C ima kovinski vložek iz valovitega nerjavečega jekla, ki je v celoti zaprt v plašč iz PTFE. Valovito kovinsko jedro zagotavlja povrnitev vzmeti, odpornost proti izbruhu in strukturno celovitost pod visokim pritiskom in toplotnim ciklom.

Tip C uporabite, kadar:Delovanje pri visokem tlaku, prirobnice velikega premera (DN350+), temperaturni ciklični pogoji in aplikacije, kjer je odpornost proti izbruhu kritična.

Kdaj NE uporabiti tipa C:Nizkotlačne splošne kemične storitve (tip A je bolj ekonomičen), prirobnice z majhnim premerom (tip A ali B sta stroškovno učinkovitejši) ali aplikacije, ki zahtevajo največjo kemično čistost brez vsebnosti kovin (trden PTFE).

V: Tip C proti tesnilu s kovinskim plaščem, katero naj izberem?

O: Tip C in tesnila s kovinskim plaščem imajo kovinska jedra, vendar služijo različnim aplikacijam.

Tip C (jedro iz valovite kovine): v celoti zavit v PTFE, brez izpostavljene kovine, idealen za kemične storitve, kjer se zahteva kemična odpornost PTFE. Najboljši za zmerno-visok tlak, termične cikle in prirobnice velikega premera.

Tesnila s kovinskim plaščem: kovinsko jedro, delno ali v celoti prekrito s PTFE ali drugimi materiali, zagotavlja zmogljivost pri ekstremnem tlaku in odpornost na visoke temperature. Najboljše za ekstremne pritiske, visoke temperature (+260°C+) in aplikacije, kjer bi se PTFE zmehčal ali polzel.

Hitro pravilo:

Kemična storitev, zmerni-visok tlak, toplotno kroženje → Tip C.

Ekstremni tlak, ekstremna temperatura → Kovinski plašč.

V: Kakšne so omejitve in katere so najpogostejše napake?

A: Temperatura: Do +200°C (meja PTFE).

Pritisk: Višje od tipa A/B, odvisno od oblike in debeline kovinskega jedra.

Velikost: Priporočeno za DN350 in več, valovito kovinsko jedro zagotavlja strukturno trdnost za velike premere. Ni priporočljivo za tankostenske ali krhke prirobnice, kovinsko jedro je togo in lahko povzroči poškodbe, če je preveč zategnjeno.

Pogoste napake:

(1) Uporaba tipa C na prirobnicah s tankimi stenami ali steklom brez nadzora navora: togo kovinsko jedro lahko poči krhke površine; uporabite nizek navor z nadzorovano namestitvijo.

(2) Prekomerno zategovanje: kovinsko jedro zagotavlja tesnilno silo; prekomerno stiskanje poškoduje PTFE plašč.

(3) Napačna izbira velikosti: tip C je priporočljiv za DN350+; pri manjših velikostih je tip A ali B morda bolj ekonomičen.
