Teflon iz PTFE, ojačan z aramidnimi vlakni

Ta PTFE embalaža, ojačana z aramidnimi vlakni, ki jo proizvaja Taifno, je pletena iz visoko trdnih aramidnih vlaken, PTFE in maziv. Ponuja odlično odpornost proti obrabi in žilavost, zaradi česar je idealen za ravnanje s tekočinami, ki vsebujejo trdne delce. Nudimo storitve prilagajanja OEM in pozdravljamo vaša povpraševanja.

Pošlji povpraševanje

Opis izdelka

V pogojih delovanja, kjer je tesnilo iz čistega PTFE nagnjeno k obrabi in poškodbam, ostane tesnilo iz PTFE, ojačano z aramidnimi vlakni, nedotaknjeno; vzdrži pritisk do 200 barov, podpira linearne hitrosti do 20 m/s in je primeren za pH območje 2–12.

Če vaš projekt vključuje ravnanje s tekočinami, ki vsebujejo gošče, pesek ali kristale, Taifno kot profesionalni proizvajalec močno priporoča kompozitno tesnilo iz aramida/PTFE.

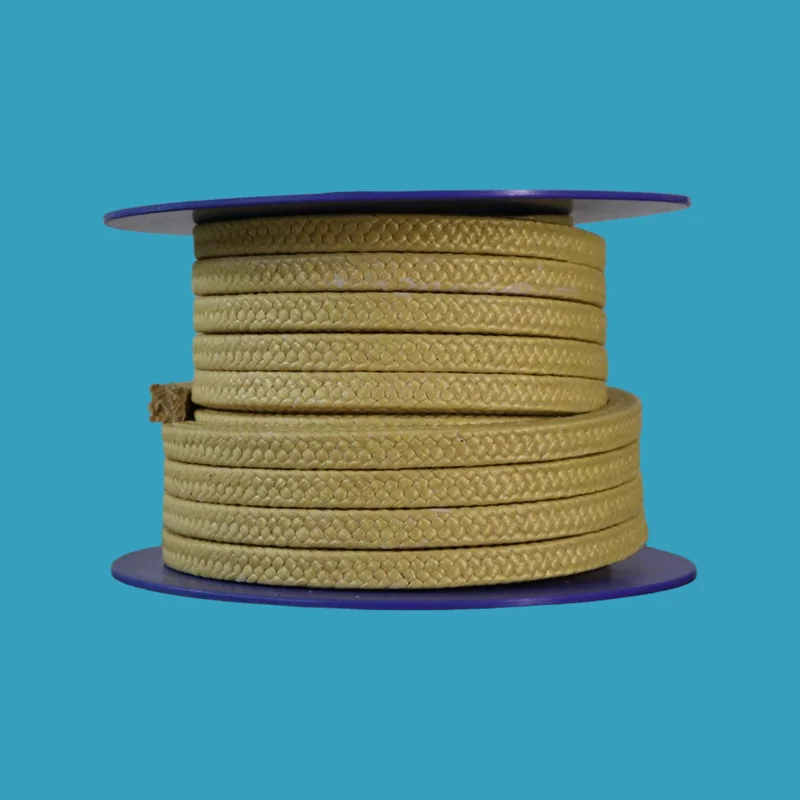

Aramid Fiber Reinforced PTFE Packing

Kaj je PTFE embalaža, ojačana z aramidnimi vlakni?

Aramid/PTFE tesnilo je pleteno iz visoko trdnih aramidnih vlaken v kombinaciji s PTFE in mazivi. Aramid zagotavlja izjemno žilavost, odpornost proti obrabi in udarno trdnost, zaradi česar si je prislužil vzdevek "sintetična jeklena žica" (trdnost je trikrat večja od jeklene žice pri eni petini teže). PTFE in maziva zmanjšujejo trenje, odvajajo toploto in zagotavljajo kemično odpornost.

Kako deluje:

Aramidna vlakna: zagotavljajo strukturno trdnost, odpornost proti obrabi in odpornost na ekstruzijo – vzdržijo abrazivne delce, ki prerežejo mehak PTFE

PTFE/maziva: Zmanjšajte trenje, preprečite zareze gredi in odvajate toploto zaradi trenja

Pletena konstrukcija: prepletena pletenica zagotavlja fleksibilnost in enoten stik gredi za zanesljivo tesnjenje

Zakaj izbrati aramidno/PTFE embalažo?

Problem	Kako aramid/PTFE to rešuje
PTFE tesnilo se hitro obrabi	Aramidna vlakna so zelo odporna proti obrabi – preživijo tam, kjer je PTFE razrezan
Abrazivna sredstva uničijo mehko embalažo	Trdna konstrukcija prenese gnojevko, pesek, kristale in umazane tekočine
Visok pritisk povzroči ekstruzijo	Aramid zagotavlja trdnost proti iztiskanju — obdrži obliko pod pritiskom
Trenje poškoduje gredi	PTFE maziva zmanjšujejo trenje in odvajajo toploto
Pogosta zamenjava stane izpade	Traja 5-10x dlje kot PTFE embalaža pri abrazivnih storitvah

Razlika v pH: zakaj je pomembna

Material	pH območje	Najboljše za
PTFE embalaža	pH 0-14 (univerzalno)	Čiste kemikalije, kisline, alkalije, hrana/farmacevtska sredstva – kjer je kemična odpornost prednostna naloga
Aramid/PTFE embalaža	pH 2-12	Abrazivni mediji, gošče, umazane tekočine — kjer je odpornost proti obrabi prednostna naloga

Kdaj izbrati aramid/PTFE: Vaš medij je abraziven IN pH znotraj 2-12. Če ima vaš medij pH 0–1 ali pH 13–14 IN je abraziven, boste morda potrebovali drugačno rešitev (kontaktirajte z nami).

Vodnik za primerjavo in izbiro

Aramid/PTFE proti PTFE proti ogljiku/grafitu

Funkcija	Aramid/PTFE	PTFE embalaža	Ogljik/grafit
Odpornost proti obrabi	★★★★★ najtežji	★☆☆☆☆ se hitro obrabi	★★★☆☆
Kemična odpornost	★★★★☆ pH 2-12	★★★★★ pH 0-14	★★★★☆
Temperatura	-180°C do +200°C	-180°C do +200°C	Do +650°C
Tlak (izmenično)	Do 200 barov	Do 200 barov	Do 250 barov
Hitrost (rotacijsko)	Do 20 m/s	Do 20 m/s	Do 20 m/s
Cena (začetna)	$$	$	$$$
Življenjska doba (abrazivna storitev)	Dolg — 5-10x PTFE	Kratek - tedni	Zmerno
Najboljše za	Abrazivi, gošče, umazane tekočine	Čiste kemikalije, hrana / farmacija	Visoka temperatura, para

Vodnik za hitro izbiro

Če je vaša storitev ...	izberite...
Gnojnice, pesek, tekočine, ki vsebujejo kristale	Aramid/PTFE — odporen proti obrabi
Čiste kemikalije, hrana, farmacija (pH 0-14)	PTFE embalaža
Visoka temperatura nad +200°C	Karbonsko/grafitno pakiranje
Visok pritisk + abrazivi	Aramid/PTFE z zasnovo proti iztiskanju
Niste prepričani? Pošljite nam svoj medij, temperaturo, tlak	Priporočamo

Primarne aplikacije

Industrija	Aplikacija
Kemična predelava	Črpalke za gnojevko, mešala, reaktorji — abrazivni mediji, pH 2-12
Celuloza in papir	Črpalke za zalogo, digestorji, ravnanje s črno/belo lužnico
Rudarstvo in predelava mineralov	Črpalke za gnojevko, ravnanje z jalovino — pesek, delci rude
Proizvodnja električne energije	Ravnanje s pepelom, črpalke za gnojevko premoga
Čiščenje odpadne vode	Črpalke za kanalizacijo, ravnanje z peskom
Hrana in sladkor	Sladkorni sirupi, živilske kaše — abrazivni, vendar nestrupeni
Nafta in plin	Črpalke za blato, tekočine za vrtanje — visokotlačne, abrazivne

Tipična oprema

Rotacijske črpalke (centrifugalne)

Batne črpalke (batne, batne)

Mešalniki in mešala

Tesnila reaktorja

Stebla ventilov (statične aplikacije)

Factory Factory Factory Factory

Aplikacije iz resničnega sveta

Študija primera 1: Rudarska črpalka za gnojevko — 10x daljša življenjska doba

Naročnik: Odprti kop za ravnanje z rudno goščo

Izziv: PTFE tesnilo na centrifugalnih črpalkah je bilo zamenjano vsake 3-4 tedne. Abrazivni delci prerežejo mehka PTFE vlakna, kar povzroči puščanje in prekinitve proizvodnje. Vsaka zamenjava je pomenila 2 uri izpada in izgubo proizvodnje.

Rešitev: Nameščeno tesnilo iz aramida/PTFE s konstrukcijo prepletene pletenice. Aramidni vogali so zagotavljali odpornost proti obrabi, medtem ko je PTFE ohranjal nizko trenje.

Rezultat: Pakiranje je trajalo več kot 8 mesecev — 10x dlje. Vzdrževalni intervali podaljšani iz tednov v sezone. Odpravljenih 10+ zamenjav na črpalko na leto.

Študija primera 2: Kemična tovarna — pH 2–12 Preverjena združljivost

Izziv: Kemična tovarna, ki je ravnala z abrazivno brozgo s pH 10, je uporabljala embalažo samo iz aramida. Medtem ko je bila odpornost proti obrabi dobra, je tesnilo zarezalo gred.

Rešitev: Prehod na PTFE tesnilo, ojačano z aramidnimi vlakni. PTFE zmanjša trenje in odpravi zareze na gredi. Združljivost s pH 10 potrjena.

Rezultat: Brez točkovanja gredi. Življenjska doba embalaže podaljšana s 3 mesecev na več kot 12 mesecev. Preverjena združljivost pH 2-12 za aplikacijo.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Tehnične specifikacije

Lastnosti embalaže aramid/PTFE

Parameter	Vrednost
Temperaturno območje	-180°C do +200°C
Tlak — rotacijski	Do 30 barov (435 psi)
Tlak — izmenično	Do 200 barov
Tlak — statični	Do 250 barov
Hitrost — Rotacijski	Do 20 m/s
Hitrost — izmenično	Do 2 m/s
pH območje	2-12 (ne 0-14 – aramidna vlakna imajo meje pH)
Gostota	1,45-1,50 g/cm³
Material	Aramidna vlakna + PTFE + maziva
barva	Rumena ali rumeno-rjava

Razpoložljive ocene

Vrsta ocene	Gradnja	Najboljše za
PTFE preja z aramidnimi vogali	PTFE površine zmanjšujejo trenje, aramidni vogali zagotavljajo odpornost proti obrabi	Splošni abrazivni servis, zmeren tlak, črpalke
Aramidno jedro z zunanjimi plastmi PTFE	Aramidno jedro za trdnost, zunanje plasti PTFE za nizko trenje	Visok pritisk, visoka abrazija
Aramid, impregniran s PTFE	Aramidna preja obdelana s PTFE disperzijo in mazivi	Uravnotežena zmogljivost — odpornost proti obrabi + kemična odpornost
Aramid/PTFE z grafitom	Aramid/PTFE z grafitnim mazivom	Odvajanje toplote, zmanjšano trenje

Zagotavljanje kakovosti

Visokokakovostna aramidna vlakna — vrhunska aramidna preja vodilnih proizvajalcev

PTFE impregnacija — Temeljita obdelava s PTFE disperzijo za dosledno mazanje

Natančno pletenje — prepletena pletena konstrukcija za enakomerno gostoto in prožnost

Popolna sledljivost — Vsaka serija je sledljiva od surovine do končnega pakiranja

Preizkušena zmogljivost — temperature, tlak in ocene hitrosti so preverjene v skladu z industrijskimi standardi

Test Test Test Test

pogosta vprašanja

V: Kdaj naj uporabim tesnilo iz aramida/PTFE?

A:Kdaj ga uporabiti: Abrazivni mediji, umazane tekočine, visok tlak, rudarstvo, celuloza in papir, odpadne vode.

Kdaj ga NE uporabiti: Čiste kemikalije (PTFE je boljši), hrana/farmacija (PTFE je skladen s FDA), temperature nad +200 °C (uporabite ogljik/grafit), pH pod 2 ali nad 12 (mejne vrednosti pH).

Ključna razlika v pH: PTFE embalaža je pH 0-14 univerzalna. Aramid/PTFE ima pH 2-12.

V: Aramidno/PTFE tesnilo v primerjavi s PTFE tesnilom, katero vam prihrani denar?

O: PTFE tesnilo vnaprej stane manj in deluje na čistih tekočinah. Če pa je vaš medij abraziven, ga zamenjate vsakih nekaj tednov, vsaka zamenjava pomeni izpad, delo in izgubo proizvodnje.

Tesnilo iz aramida/PTFE: Vnaprej stane 2-3-krat več, vendar zdrži 5-10-krat dlje pri brušenju. Ena zamenjava namesto desetih. Več kot eno leto vam aramid/PTFE prihrani denar za dele, delo in izpade.

Hitro pravilo:

Čista tekočina = PTFE.

Umazana tekočina s trdnimi delci = Aramid/PTFE.

V: Kakšne so omejitve in najpogostejše napake?

A: Temperatura: -180°C do +200°C.

Pritisk: up to 30 bar (rotary), up to 200 bar (reciprocating).

Hitrost: do 20 m/s (rotacijsko).

Kemični: pH 2-12 — izogibajte se močnim oksidantom.

Dve pogosti napaki:

(1) Gred je premehka: aramid je žilav; zagotovite trdoto gredi ≥45 HRC ali uporabite tulec gredi.

(2) Prekomerno zategovanje: prekomerno stiskanje poškoduje tesnilo in poveča toploto zaradi trenja. Uporabite momentni ključ. Sledite našim navodilom za namestitev.
