Embalaža iz ogljikovih vlaken

Pletena embalaža iz ogljikovih vlaken ponuja uravnoteženo kombinacijo lastnosti, ki je sposobna obvladati pogoje delovanja, ki jih drugi materiali ne morejo vzdržati; če iščete takšno rešitev, je Taifno idealna izbira za vašega proizvajalca in dobavitelja. Odlikuje ga odpornost na visoke temperature in kemično korozijo, odlično odvajanje toplote in podpira linearne hitrosti do 25 m/s.

Pošlji povpraševanje

Opis izdelka

Taifno je profesionalen in zanesljiv proizvajalec embalaže iz ogljikovih vlaken. Ta visoko zmogljiv izdelek je zasnovan za zahtevne delovne pogoje, s temperaturnim območjem od -240 °C do +350 °C in zmogljivostjo tlaka do 200 barov; je odporen na široko paleto kemičnih medijev v območju pH 0–14 (z izjemo močnih oksidantov).

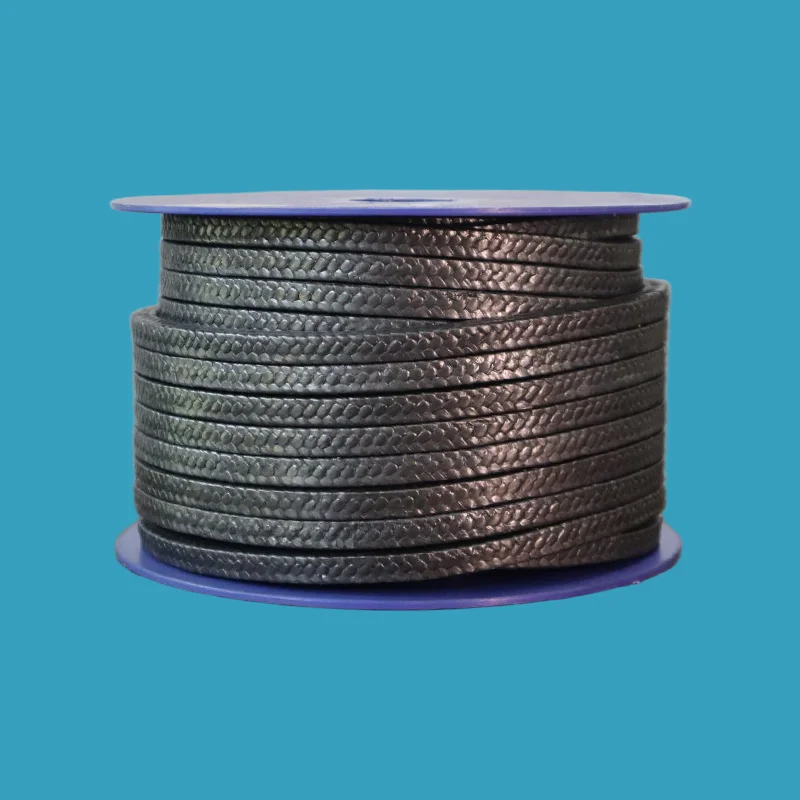

Carbon Fiber Braided Packing

Kaj je embalaža iz ogljikovih vlaken?

Tesnilo iz ogljikovih vlaken je pleteno iz ogljikovih niti visoke trdnosti (na osnovi poliakrilonitrila, vsebnost ogljika nad 90 %) in impregnirano s PTFE disperzijo in grafitnimi mazivi.

Ogljikova vlakna zagotavljajo izjemno natezno trdnost, toplotno prevodnost in dimenzijsko stabilnost. PTFE/grafitna impregnacija zmanjšuje trenje, preprečuje zareze gredi in dodaja kemično odpornost.

Kako deluje:

Ogljikova vlakna: zagotavljajo trdnost, toplotno prevodnost (odvajajo toploto zaradi trenja) in kemično stabilnost pri visokih temperaturah

PTFE/grafitna impregnacija: Zmanjšuje trenje, preprečuje zareze gredi in povečuje odpornost proti kemikalijam

Zaklepna pletenica: zagotavlja fleksibilnost, enakomeren stik z gredjo in zanesljivo tesnjenje pod pritiskom

Zakaj izbrati embalažo iz ogljikovih vlaken?

Srednja pot: kjer drugi ne uspejo

Problem	Kako to rešujejo ogljikova vlakna
PTFE tesnilo se zmehča nad +260°C	Zdrži do +350°C — kjer PTFE ne uspe
Grafitna embalaža oksidira v kemikalijah	Carbon je odporen proti kemikalijam pH 0-14
Toplota se kopiči in poškoduje gredi	Ogljikova vlakna odvajajo toploto — delujejo hladnejše, podaljšujejo življenjsko dobo tesnila in gredi
Visok pritisk povzroči ekstruzijo	Močna ogljikova vlakna zagotavljajo odpornost proti iztiskanju
Pogosta zamenjava stane izpade	Zdrži dlje pri zahtevnih servisih

Vodnik za primerjavo in izbiro

Ogljikova vlakna proti PTFE proti grafitu proti aramidu/PTFE

Funkcija	Ogljikova vlakna	PTFE	Grafit	Aramid/PTFE
Temperatura	-240°C do +350°C	-180°C do +200°C	Do +650°C	-100°C do +280°C
Kemična odpornost	★★★★★ pH 0-14	★★★★★ pH 0-14	★★★★☆	★★★★☆ pH 2-12
Odpornost proti obrabi	★★★★☆	★☆☆☆☆	★★★☆☆	★★★★★
Toplotna prevodnost	★★★★★ odlično	★★☆☆☆	★★★★☆	★★★☆☆
Trenje	★★★★☆ nizka	★★★★★ najnižja	★★★★☆	★★★★☆
Hitrost (rotacijsko)	Do 25 m/s	Do 20 m/s	Do 20 m/s	Do 20 m/s
Cena (začetna)	$$	$	$$$	$$
Najboljše za	Toplota + kemikalije + hitrost — sredina	Čiste kemikalije, hrana / farmacija	Ekstremna vročina, para	Abrazivi, gnojevke

Vodnik za hitro izbiro

Če je vaša storitev ...	izberite...	zakaj
Visoka temperatura (+260°C do +350°C) + kemikalije	Ogljikova vlakna	PTFE ne uspe, grafit je odveč
Visokohitrostne centrifugalne črpalke	Ogljikova vlakna	Toplotna prevodnost, do 25 m/s
Vroče olje, tekočine za prenos toplote	Ogljikova vlakna	Kemično stabilen pri visoki temperaturi
Abrazivni mediji, gošče	Aramid/PTFE	Najmočnejša odpornost proti obrabi
Čiste kemikalije, hrana, farmacija	PTFE	Najnižja cena, skladno s FDA
Ekstremna vročina nad +350°C, para	Grafit	Deluje do +650°C

Primarne aplikacije

Industrija	Aplikacija
Kemična predelava	Črpalke, mešala, ventili — vroče kisline, topila, agresivne kemikalije
Nafta in plin	Rafinerijske črpalke, cevovodni ventili — vroča olja, ogljikovodiki
Proizvodnja električne energije	Napajalne črpalke za kotle, parni sistemi — visoka temperatura, visok tlak
Celuloza in papir	Digestroji, črpalke za zalogo — vroče jedke, gnojevke
Obdelava jekla in kovin	Hidravlični sistemi, valjarne — odvajanje toplote
Marine	Ladijske črpalke, tesnila krmnih cevi — morska voda, olja

Aplikacije iz resničnega sveta

Študija primera 1: Črpalka za vroče olje v rafineriji — 3x daljša življenjska doba

Naročnik: Veliko podjetje za rafiniranje, ki dela z vročim oljem pri 280 °C

Izziv: PTFE tesnilo so zamenjali vsakih 4-6 mesecev. Delovna temperatura je bila 280 °C — nad mejo neprekinjenega delovanja PTFE. Embalaža se je mehčala in iztiskala, kar je povzročalo puščanje in pogoste zaustavitve.

Rešitev: Nameščeno tesnilo iz ogljikovih vlaken s PTFE/grafitno impregnacijo. Visoka toplotna prevodnost odvaja toploto zaradi trenja. Ogljikova vlakna so ohranila trdnost pri 280°C.

Rezultat: Pakiranje je trajalo več kot 18 mesecev — 3x dlje. Brez puščanja. Intervali vzdrževanja so se podaljšali iz mesecev v leta.

Letni prihranek stroškov: 12.000 USD na črpalko.

Študija primera 2: Kemična tovarna — združljivost pH 0–14

Naročnik: Kemična tovarna, ki črpa več kemikalij v celotnem območju pH

Izziv: En dan kislina, drugič jedka. PTFE embalaža je delovala kemično, vendar ni mogla prenesti toplote, ki nastane pri visokih hitrostih. Grafitna embalaža oksidirana v kislinah.

Rešitev: Embalaža iz ogljikovih vlaken s kemično odpornostjo pH 0–14 in visoko toplotno prevodnostjo. Delal je s kemikalijami in vročino.

Rezultat: Zanesljivo pakiranje v vseh kemičnih storitvah. Odvajanje toplote je odpravilo zarezovanje gredi. Brez zamenjav v 12 mesecih.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti pakiranja iz ogljikovih vlaken

Parameter	Vrednost
Temperaturno območje	-240°C do +350°C
Tlak — rotacijski	Do 25-30 barov
Tlak — izmenično	Do 100-200 barov
Tlak — statični	Do 200 barov
Hitrost — Rotacijski	Do 25 m/s
Hitrost — izmenično	Do 2 m/s
pH območje	0-14 (razen močnih oksidantov pri visoki temperaturi)
Material	Ogljikova vlakna + impregnacija PTFE/grafita
barva	Črna

Razpoložljive ocene

Vrsta ocene	Gradnja	Najboljše za
Ogljikova vlakna + PTFE impregnacija	Ogljikova preja s PTFE disperzijo	Splošna kemična storitev, pH 0-14, nizko trenje
Ogljikova vlakna + grafit/PTFE	Ogljikova preja z grafitom in PTFE	Odvajanje toplote, visoka temperatura, zmanjšano trenje
Ogljikova vlakna visoke gostote	Gosta pletenica, visoka vsebnost ogljika	Izjemen pritisk, visoka abrazija, celuloza in papir
Ogljikova vlakna z blokirnimi sredstvi	Napredna formulacija za ekstremne aplikacije	Agresivne kemikalije, visoke temperature, jedrska energija

Zagotavljanje kakovosti

Visokokakovostna ogljikova vlakna — vrhunska ogljikova preja vodilnih proizvajalcev

PTFE/grafitna impregnacija — temeljita obdelava za dosledno mazanje in kemično odpornost

Natančno pletenje — prepletena pletena konstrukcija za enakomerno gostoto in prožnost

Popolna sledljivost — Vsaka serija je sledljiva od surovine do končnega pakiranja

Preizkušena zmogljivost — temperature, tlak in ocene hitrosti so preverjene v skladu z industrijskimi standardi

Test Test Test Test

pogosta vprašanja

V: Kdaj uporabiti embalažo iz ogljikovih vlaken?

O: Uporabite ga, ko potrebujete tesnilo, ki prenaša toploto, pritisk in kemikalije skupaj, srednja pot, kjer PTFE ne uspe (nad +260 °C) in je grafit pretiran (pod +350 °C).

Kdaj ga uporabiti: +260°C do +350°C, visoka hitrost (do 25 m/s), visok pritisk, vroča olja, kemikalije pH 0-14.

Kdaj ga NE uporabiti: Močni oksidanti pri visoki temperaturi (dušikova kislina, klor), ogljik oksidira.

Čiste kemikalije pod +200°C, PTFE je cenejši.

Ekstremna vročina nad +350 °C, grafit je boljši.

Food/pharma, PTFE je skladen s FDA, ogljik pa ne.

V: Ogljikova vlakna v primerjavi s PTFE ali grafitom, kateri vam prihrani denar?

O: PTFE vnaprej stane najmanj, vendar ne uspe nad +200 °C. Grafit stane največ in prenese +650 °C, če pa je vaša storitev pod +350 °C, preplačate zmogljivost, ki je ne potrebujete.

Ogljikova vlakna so najboljša točka: višja kot PTFE, nižja od grafita, vendar pokrivajo trdo srednje območje, kjer PTFE ne uspe in je grafit nepotreben.

Hitro pravilo:

Pod +200°C, čisti medij → PTFE.

+260°C do +350°C, kemikalije, visoke hitrosti → Ogljikova vlakna.

Nad +350°C, para → grafit.
