Ekspandirana PTFE tesnilna vrvica

Taifno je specializirano za raziskave in razvoj ter proizvodnjo različnih tesnilnih izdelkov iz PTFE. Naša razširjena tesnilna vrvica iz PTFE je zasnovana za obdelavo grobih, luknjastih ali deformiranih površin in se prilega nepravilnim ali poškodovanim prirobnicam; na kraju samem ga je mogoče razrezati na dolžino in stisniti na svoje mesto, s čimer se odpravi potreba po skladiščenju na stotine specifikacij ali čakanju na naročila po meri. Ponujamo cene neposredno v tovarni in nudimo storitve tehnične podpore.

Pošlji povpraševanje

Opis izdelka

Vnaprej izrezana tesnila je pogosto težko uskladiti z nepravilnimi prirobnicami, poškodovanimi tesnilnimi površinami ali opremo po meri. Ekspandirana tesnilna vrvica iz PTFE zagotavlja prilagodljivo alternativo, saj uporabnikom omogoča, da odrežejo zahtevano dolžino na mestu in oblikujejo tesnilo neposredno glede na območje tesnjenja. Njegova mehka razširjena struktura se prilagodi grobim, luknjastim in neravnim površinam, hkrati pa ohranja zanesljivo tesnjenje z nizkim navorom vijakov.

Vrvica, izdelana iz ePTFE, zagotavlja odlično kemično odpornost v medijih s pH 0–14, s temperaturnim območjem od -196 °C do +200 °C in zmogljivostjo tlaka do 100 barov. Kontaktirajte Taifno še danes, da dobite rešitev za hitro tesnjenje za vzdrževanje in nestandardne aplikacije.

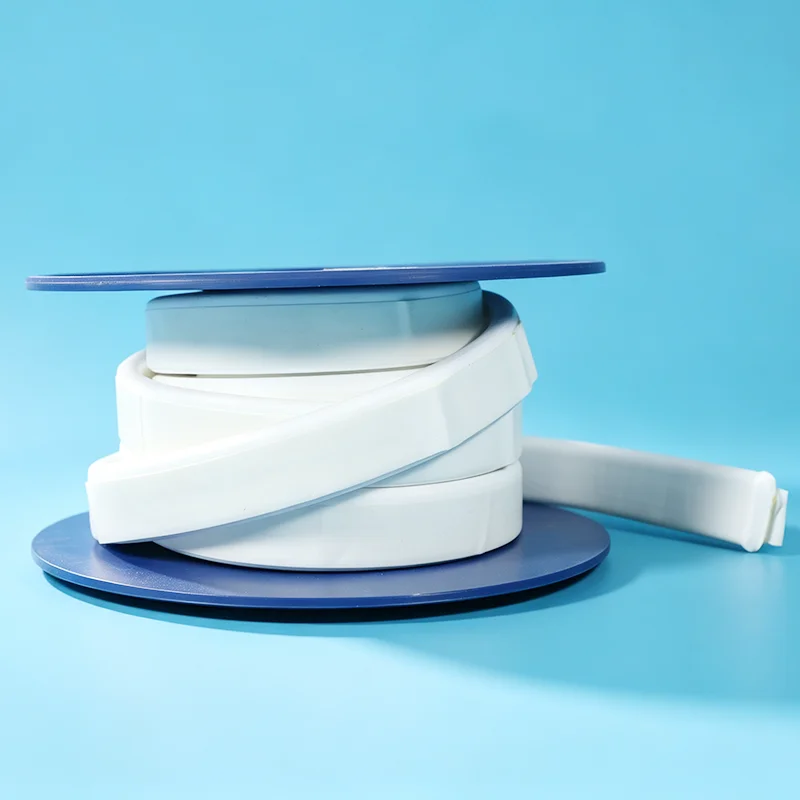

Expanded PTFE Sealing Cord

Kako ekspandirana PTFE vrvica zagotavlja fleksibilno tesnjenje?

Ekspandirana PTFE tesnilna vrvica je neprekinjen tesnilni material, izdelan iz 100 % čiste PTFE smole s postopkom ekspanzije. Njegova mehka mikroporozna struktura zagotavlja odlično stisljivost in prožnost, kar omogoča, da se kord prilagodi neenakomernim tesnilnim območjem, režam in zapletenim geometrijam prirobnic, hkrati pa ohranja zanesljivo tesnjenje.

Zasnovan za enostavno namestitev na terenu, je možno vrvico razrezati na zahtevano dolžino, namestiti neposredno v tesnilni utor ali območje prirobnice in stisniti med montažo, da se oblikuje trpežno tesnilo.

Samolepilna možnost pomaga obdržati kabel na mestu, zlasti za navpične površine ali težke pogoje namestitve.

Ključne prednosti

1. Prilagodljiva oblika

Stisljiva struktura zapolni neravne površine in tesnilne vrzeli, ki jih je težko pokriti s standardnimi predrezanimi tesnili.

2. 100% čisti PTFE material

Brez polnil in grafita, kar zagotavlja odlično kemično odpornost in preprečuje tveganje kontaminacije.

3. Široka temperaturna zmogljivost

Ostaja prožen pri kriogenih temperaturah do -196°C, medtem ko ohranja tesnjenje.

4. Dolgoročna stabilnost

Bolje se upira lezenju in hladnemu toku kot običajni PTFE, kar pomaga vzdrževati tesnilno silo med daljšo uporabo.

Zakaj izbrati kabel iz ekspandiranega PTFE?

Problem	Kako to rešuje kabel ePTFE
Na zalogi na stotine velikosti tesnil	En zvitek nadomesti na tisoče vnaprej narezanih tesnil — 4-6 velikosti kablov pokriva večino aplikacij
Oblike po meri trajajo predolgo	Odrežite na dolžino na mestu – brez čakanja
Poškodovane ali zvite prirobnice puščajo	Mehak, prilagodljiv material zapolni praske, jamice in nepravilnosti
Izrežite odpadni material tesnil	Izrežite točno to, kar potrebujete – nič odpadkov
Krhke prirobnice počijo pod visokim navorom	Tesnila z nizkim pritiskom vijaka — idealno za steklene in plastične prirobnice
Drage izpade zaradi čakanja na tesnila	Takojšnja razpoložljivost — brez čakanja na rezanje po meri

Vodnik za primerjavo in izbiro

ePTFE kabel v primerjavi s predhodno izrezanimi tesnili v primerjavi s konvencionalnim PTFE

Funkcija	ePTFE kabel	Pre-cut tesnila	Običajna PTFE plošča
Inventar	En zvitek — nadomesti na stotine velikosti	Vsaka velikost mora biti na zalogi	Več debelin in velikosti
Oblike po meri	Rezanje na mestu — ustreza vsaki obliki	Zahteva prilagojeno orodje ali čakanje	Treba ga je izrezati iz lista
Skladnost	★★★★★ zapolni praske in jamice	★☆☆☆☆ toga	★☆☆☆☆ toga
Hladni tok	✅ Brez lezenja	N/A	❌ Lezi pod obremenitvijo
Temperatura	-196°C do +200°C	Odvisno od materiala	-180°C do +200°C
Kemična odpornost	pH 0-14	Odvisno od materiala	pH 0-14
Odpadki	Nič	Pomemben	Pomemben
Skupni stroški	Najnižja	Najvišje	Zmerno

Vodnik za hitro izbiro

Če je vaša prijava ...	izberite...
Poškodovane, opraskane ali zvite prirobnice	ePTFE kabel
Steklene, keramične ali plastične prirobnice	ePTFE kabel — nizek pritisk vijaka
Prirobnice velikega premera (več kot 24")	ePTFE kabel — brez tesnila po meri
Nenavadne ali nestandardne prirobnice	ePTFE kabel — izrezan, da se prilega kateri koli obliki
Čiste, gladke prirobnice, standardne velikosti	Predrezana tesnila

Vodnik za izbiro velikosti

Stanje površine prirobnice	Priporočena velikost kabla
Gladke, ravne prirobnice	1/3 kontaktne površine tesnila (W)
Grobe, luknjičaste ali zarezane prirobnice	1/2 kontaktne površine tesnila (W)
Ozke prirobnice (≤7 mm kontaktne površine)	Uporabite lahko tesnilo polne širine

Primarne aplikacije

Industrija	Aplikacija
Kemična predelava	Prirobnice cevi, pokrovi reaktorjev, izmenjevalniki toplote — kisline, topila
Farmacevtski	Sterilna oprema, bioreaktorji — skladnost s FDA
Hrana in pijača	Sanitarni priključki, oprema za polnjenje — skladnost s FDA
Celuloza in papir	Prirobnice velikega premera, digestorji — toplotno kroženje
Proizvodnja električne energije	Parni sistemi, prirobnice kondenzatorja — visoka temperatura
Oprema s steklenimi oblogami	Reaktorji, posode — krhke površine, nizek navor

Factory Factory Factory Factory

Primeri uporabe

Študija primera 1: Kemična tovarna – odpravljeni stroški zalog

Izziv: Kemična tovarna je imela na zalogi 100+ velikosti tesnil za 20+ velikosti prirobnic. Inventar je bil drag in prostorsko zajeten. Nestandardne prirobnice so povzročile dneve nedelovanja pri čakanju na tesnila po meri.

Rešitev: Zamenjajte vsa odrezana tesnila z ekspandirano PTFE vrvico. Namesto tega na zalogi 4 velikosti kablov.

Rezultat: Stroški zalog so se zmanjšali za 80 %. Čas nedelovanja zmanjšan z dni na ure. Ena vrvica je pokrivala več velikosti prirobnic.

Študija primera 2: Reaktor s stekleno oblogo – odpravljena poškodba prirobnice

Izziv: Farmacevtska tovarna je počila s steklenimi pokrovi reaktorja zaradi visokega navora, potrebnega za tesnjenje togih tesnil iz PTFE.

Rešitev: Prehod na ekspandirano tesnilno vrvico iz PTFE s samolepilno podlago. Potreben je nizek pritisk vijaka.

Rezultat: Brez poškodb steklene obloge. Popolno tesnjenje z nižjim navorom. 18 mesecev in še naprej — brez zamenjav.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Tehnične specifikacije

Lastnosti tesnilnega kabla ePTFE

Parameter	Vrednost
Temperaturno območje	-196°C do +200°C
Tlak - tekočina	Do 100 barov
Tlak - plin	Do 16 barov
pH območje	0-14 — univerzalna kemična odpornost
Gostota	0,7 - 1,0 g/cm³
Natezna trdnost	≥7 MPa
Raztezek ob prelomu	≥120 %
Material	100 % čisti PTFE (razširjen)
Samolepilna podlaga	Na voljo (standardno za številne razrede)
Na voljo FDA razred	Da — za uporabo v hrani in farmaciji

Razpoložljive velikosti

Oblika prereza	Razpon velikosti	Pogoste aplikacije
Okrogla vrvica	Ø 2,4 mm do Ø 25 mm	Standardno tesnjenje prirobnice, tesnilo ventila
Kvadratno/pravokotno	3 mm × 1,5 mm do 50 mm × 50 mm	Uporaba širokih prirobnic
Trak/trak	1,5 mm do 7 mm debeline × 2 mm do 1500 mm širine	Tesnjenje velikih površin, kanali

Zagotavljanje kakovosti

100 % čista PTFE smola — brez ponovnega brušenja, brez recikliranega materiala. Dosledna kakovost.

Popolna sledljivost — sledljiva vsaka serija. Materialni certifikati na zahtevo.

Na voljo so stopnje, skladne s FDA — izpolnjuje zahteve FDA 21 CFR 177.1550 in BfR.

Natančna izdelava — neprekinjen proces zagotavlja dosledno gostoto in stisljivost.

Dolg rok uporabnosti — Neomejen rok uporabnosti — brez razgradnje skozi čas.

Preizkušena kakovost — natezna trdnost, gostota in stisljivost testirani na serijo.

Test Test Test Test

pogosta vprašanja

V: Kdaj je treba uporabiti ekspandirano PTFE tesnilno vrvico?

A:Kdaj ga uporabiti: Nepravilne površine, poškodovane prirobnice, nestandardne velikosti, prirobnice velikega premera, steklene/plastične prirobnice, ki zahtevajo majhen navor.

Kdaj ga NE uporabiti: Visokotlačno dinamično tesnjenje (gibljivi deli), samo statično tesnjenje.

V: Koliko stane tesnilni kabel ePTFE, kakšen je dobavni rok?

O: Cena je odvisna od premera/preseka, dolžine na zvitek in količine. En zvitek običajno stane manj kot zaloga 10 različnih velikosti tesnil.

Pogled skupnih stroškov: Kabel stane več na meter kot standardna tesnilna plošča. Toda izrežete točno tisto, kar potrebujete, nič odpadkov, nič čakanja, nič orodja po meri. V enem letu prihranki pri zalogah, izpadih in odpadkih presežejo stroške materiala.

Čas izvedbe:

Na zalogi: odprema v 24-48 urah.

Pošiljanje: zrak 5-10 dni, morje 15-30 dni.

V: Kakšne so omejitve in najpogostejše napake?

A: Temperatura: -196°C do +200°C (kratkotrajno +315°C).

Pritisk: do 100 bar (tekočina), 16 bar (plin).

Kemični: pH 0-14, univerzalna odpornost, razen staljenih alkalijskih kovin in fluora.

Tri pogoste napake:

(1) Napačna velikost: kabel mora obsegati 1/3 do 1/2 kontaktne površine tesnila.

(2) Prekomerno zategovanje: ePTFE tesnila z nizkim navorom; premočno zategovanje poškoduje kabel.

(3) Nepravilno spajanje koncev: konci se morajo križati na mestu luknje za vijake. Pri poškodovanih površinah prekrivajte na označenem območju ali podvojite.
