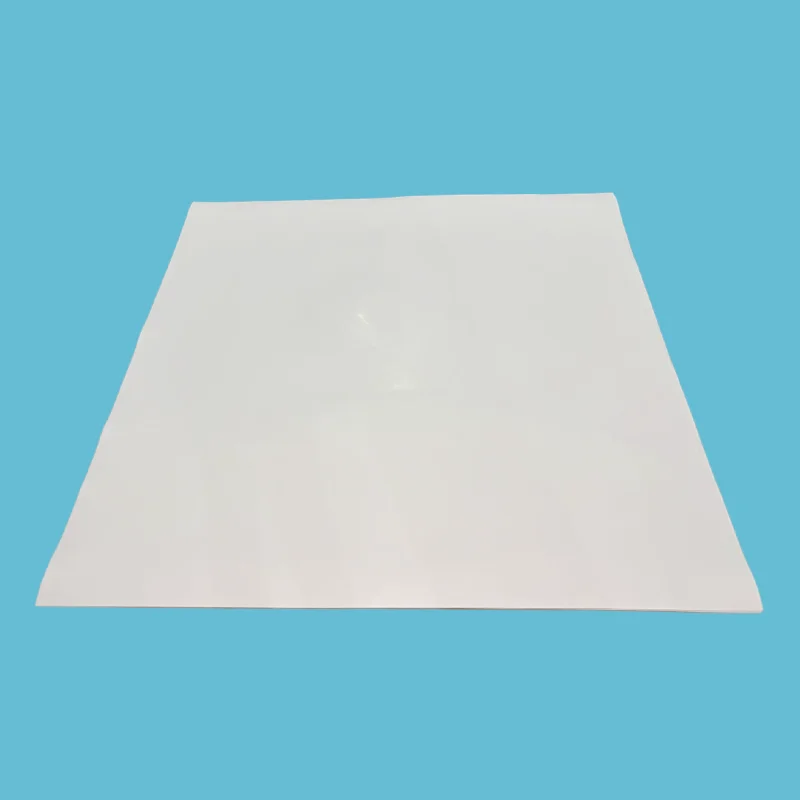

Razširjena PTFE plošča

Taifno je kitajska tovarna, specializirana za neposredno dobavo plošč iz ekspandiranega PTFE. Nudimo storitve prilagajanja proizvajalcem originalne opreme in nudimo celovite rešitve za tesnjenje PTFE za različne industrije. Naše ePTFE plošče služijo kot vsestranska alternativa mnogim drugim materialom; na kraju samem jih je mogoče razrezati v poljubne oblike in vzdržijo temperature od -196 °C do +200 °C, pritiske do 20 MPa in medije v celotnem območju pH 0–14. Imajo stisljivost 45 % ± 5 % in ne kažejo hladnega toka.

Pošlji povpraševanje

Opis izdelka

Za aplikacije, ki vključujejo neravne prirobnice, krhke tesnilne površine, ekstremne temperature ali agresivne kemikalije, plošča iz ekspandiranega PTFE zagotavlja vsestransko tesnilno rešitev, ki združuje prilagodljivost, vzdržljivost in kemično odpornost v enem samem materialu.

Za razliko od togih PTFE materialov, razširjena struktura zagotavlja odlično prožnost in stisljivost, kar omogoča, da se plošča prilagodi grobim, opraskanim, luknjastim in neravnim površinam prirobnic.

Če iščete proizvajalca in dobavitelja izdelkov ePTFE, je Taifno dobra izbira, na vaše povpraševanje bomo odgovorili v 24 urah.

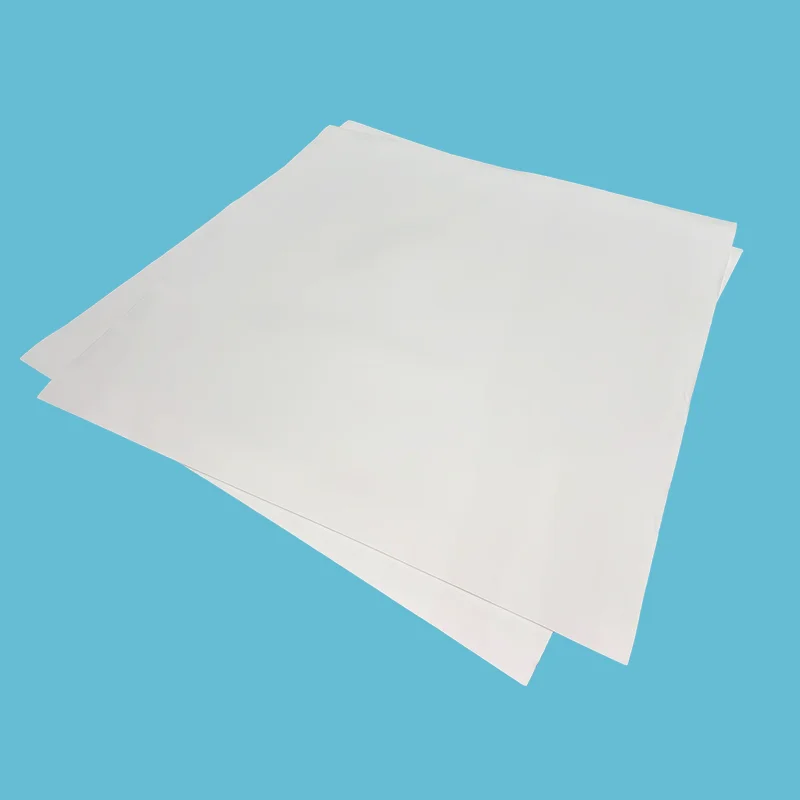

Expanded PTFE Sheet

Zakaj ekspandirana PTFE plošča zagotavlja vrhunsko tesnjenje?

Ekspandirana PTFE plošča je izdelana iz 100 % čiste PTFE smole s posebnim postopkom ekspanzije, ki preoblikuje gosto strukturo PTFE v prožno mrežo mikrofibril. Ta edinstvena večsmerna struktura vlaken združuje mehkobo in stisljivost s kemično stabilnostjo in vzdržljivostjo PTFE.

Razširjena mreža vlaken omogoča, da se material naravno prilagodi nepopolnostim površine prirobnice. Pod nizkim pritiskom vijaka mehka struktura zapolni praske, jamice in neenakomerna področja ter ustvari zanesljivo tesnilno pregrado.

Po stiskanju material ohranja odlično zmogljivost obnavljanja, kar pomaga preprečevati puščanje, ki ga povzročajo spremembe tlaka, nihanje temperature in dolgotrajni pogoji uporabe.

Prednosti izdelka

1. Čista sestava PTFE:Izdelano iz 100 % čistega PTFE brez polnil ali veziv, kar zagotavlja odlično kemično združljivost in preprečuje tveganje kontaminacije.

2. Vrhunska prilagodljivost površine:Mehka in prožna struktura je v skladu z nepravilnimi površinami prirobnice, zaradi česar je primerna za lomljivo opremo in aplikacije tesnjenja z nizkim navorom.

3. Zanesljivo dolgoročno tesnjenje:Razširjena struktura zmanjšuje lezenje in hladen tok, kar pomaga ohranjati tesnjenje pri daljšem delovanju.

4. Enostavna namestitev:Možnosti samolepilne podlage so na voljo za izboljšanje stabilnosti položaja med namestitvijo, zlasti na navpičnih ali zgornjih površinah prirobnic.

Zakaj izbrati ekspandirano PTFE ploščo?

Problem	Kako to rešujejo plošče ePTFE
Standardni PTFE lezi in pušča	Mikroporozna struktura se upira mrzlemu pretoku — ohranja tesnjenje skozi čas
Grobe, luknjaste prirobnice puščajo	Mehak material zapolni nepravilnosti — tesni brez velikega navora
Prirobnice s stekleno oblogo počijo pod visokim navorom	Tesni z nizkim pritiskom vijakov — ščiti krhke površine
Običajna tesnila zahtevajo več velikosti	En list — razrezan na poljubno obliko, poljubno velikost na kraju samem
Standardni tesnilni material ne deluje v kemikalijah	100 % čisti PTFE — univerzalna odpornost pH 0-14
Montaža zahteva kvalificirano delovno silo	Enostaven za rezanje, enostaven za namestitev, samolepilni na voljo — preprosto in hitro

Vodnik za primerjavo in izbiro

ePTFE plošča v primerjavi s konvencionalnim PTFE

Funkcija	ePTFE plošča	Običajna PTFE plošča	Zakaj je pomembno
Skladnost	★★★★★ zapolni praske in jamice	★☆☆☆☆ toga	Tesnila na poškodovanih prirobnicah brez brušenja ali strojne obdelave
Odpornost proti lezenju	✅ Brez hladnega toka	❌ Lezi pod obremenitvijo	Brez ponovnega zategovanja vijakov. Brez puščanja skozi čas
Tesnjenje na grobih prirobnicah	✅ Odlično	❌ Slabo — zahteva popolne prirobnice	Deluje na prirobnicah, ki bi puščale s standardnim PTFE
Skupni stroški (3 leta)	Najnižja — en list nadomesti več velikosti	Zmerno	Manj zalog, manj odpadkov, manj izpadov

Vodnik za hitro izbiro

Če je vaša prijava ...	izberite...
Poškodovane, opraskane ali zvite prirobnice	ePTFE plošča — zapolni nepravilnosti, nizek navor
Steklene, keramične ali plastične prirobnice	ePTFE plošča — nizek pritisk vijakov, prilagodljiv, varen
Prirobnice velikega premera ali čudne oblike	ePTFE plošča — razrezana na poljubno obliko na mestu
Visokotemperaturno kroženje (+200 °C do +315 °C)	Plošča ePTFE — ohranja tesnjenje, brez lezenja
Kemična, farmacevtska ali predelava hrane	ePTFE plošča — čisti PTFE, skladen s FDA
Čiste, gladke prirobnice, standardne velikosti, nizki stroški	Običajna PTFE plošča

Primarne aplikacije

Industrija	Aplikacija	Ključna zahteva
Kemična predelava	Prirobnice cevi, pokrovi reaktorjev, izmenjevalniki toplote — kisline, topila	Univerzalna kemična odpornost, nizek navor, grobe prirobnice
Farmacevtski	Sterilna oprema, bioreaktorji — skladnost s FDA	Čisti PTFE, ne onesnažuje, FDA 21 CFR 177.1550
Hrana in pijača	Sanitarni priključki, oprema za polnjenje — skladnost s FDA	Čisti ePTFE, enostavno čiščenje, brez kontaminacije
Celuloza in papir	Prirobnice velikega premera, digestorji — toplotno kroženje	Prilagodljivost, temperaturni cikel
Proizvodnja električne energije	Parni sistemi, prirobnice kondenzatorja — visoka temperatura	Širok temperaturni razpon, odpornost proti lezenju
Oprema s steklenimi oblogami	Stekleni reaktorji, posode — krhke površine	Nizek pritisk vijakov, skladnost, brez poškodb stekla
Kriogenska storitev	UZP, tekoči kisik — ekstremen mraz	Nekrhek pri kriogenih temperaturah

Aplikacije iz resničnega sveta

Študija primera 1: Kemična tovarna – Odpravljeno lezenje in puščanje

Naročnik: Kemična tovarna za ravnanje s kislinami in topili (kemijsko podjetje Fortune 500)

Izziv: Običajna tesnila iz PTFE na prirobnicah toplotnega izmenjevalnika so bila zamenjana vsakih 6 mesecev zaradi deformacije zaradi lezenja in puščanja. Visoke temperature in nihanje tlaka so povzročili hladen tok, izgubo navora vijakov in puščanje. Stroški vzdrževanja: 5000 $ na prirobnico na leto.

Rešitev: Zamenjana z ekspandirano PTFE ploščo, izrezano po meri v obliko tesnila. Mehak, skladen material je zapolnil nepravilnosti na prirobnici. Potreben je majhen navor vijaka.

Rezultat: 18 mesecev brez puščanja. Ponovno privijanje vijakov ni potrebno. Lezenje odpravljeno. Ocenjeni prihranek pri stroških: 7500 $/leto na prirobnico.

Študija primera 2: Reaktor s stekleno oblogo – odpravljena poškodba prirobnice

Naročnik: farmacevtski proizvajalec z več reaktorji, obloženimi s steklom

Izziv: Stekleni pokrovi reaktorjev so pokali zaradi velikega navora, potrebnega za tesnjenje togih PTFE tesnil. Vsako popravilo stekla je stalo 8000 $ plus izpad proizvodnje.

Rešitev: Nameščena ekspandirana PTFE plošča s samolepilno podlago. Izrežite, da se prilega prirobnici reaktorskega kanala. Potreben je nizek pritisk vijakov, odpravljena obremenitev steklene obloge.

Rezultat: Brez poškodb stekla. Popolno tesnjenje z nižjim navorom. Čas namestitve skrajšan za 80 %. Brez zamenjav v 18 mesecih. Prihranili 16.000 $ pri stroških popravila stekla.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Factory Factory Factory Factory

Tehnične specifikacije

Parameter	Vrednost
Temperaturno območje — neprekinjeno	-196°C do +200°C
Temperaturno območje — kratkoročno	Do +315°C
Tlak — Max	20 MPa
pH območje	0-14 — univerzalna kemična odpornost
Gostota	0,7-1,0 g/cm³
Stisljivost	45 % ± 5 % (ASTM F36)
Okrevanje	≥10 % (ASTM F36)
Natezna trdnost	≥10 MPa
Material	100 % čisti PTFE (razširjen)
Skladno s FDA	Da — ustreza FDA 21 CFR 177.1550
barva	Bela/umazano bela

Razpoložljive velikosti

Velikost (mm)	Razpon debeline (mm)
1500 × 1500	0,5 - 6
1500 × 4500	0,5 - 6
1800 × 5400	0,5 - 6
2000 × 2000	0,5 - 6
Velikosti po meri na voljo na zahtevo

Zagotavljanje kakovosti

100 % čista PTFE smola — brez ponovnega brušenja, brez recikliranega materiala. Dosledna kakovost, serija za serijo.

Popolna sledljivost — Vsaka serija je sledljiva od surovine do končnega lista. Materialni certifikati na zahtevo.

Razred, skladen s FDA — izpolnjuje FDA 21 CFR 177.1550 za prehrambene in farmacevtske aplikacije.

Preizkušeno po mednarodnih standardih — ASTM F36 (stisljivost/obnovitev), ASTM F152 (natezna trdnost), ASTM D792 (gostota).

Dolg rok uporabnosti — Neomejen rok uporabnosti — brez razgradnje skozi čas.

Samolepilna možnost — na voljo z lepilno podlago, občutljivo na pritisk, za enostavno navpično namestitev.

Test Test Test Test

pogosta vprašanja

V: Kaj je ePTFE plošča in kdaj naj jo uporabim?

O: ePTFE plošča je mehka, skladna tesnilna plošča iz 100 % ekspandiranega PTFE. Izrežite na velikost na mestu in pritisnite na stran prirobnice. Tesnila na grobih, luknjičastih ali deformiranih prirobnicah z nizkim navorom vijakov, kjer običajni PTFE pušča. En list nadomesti številne tesnilne materiale.

Kdaj ga uporabiti: Poškodovane prirobnice, prirobnice s stekleno oblogo, prirobnice velikega premera, aplikacije z nizkim navorom, toplotno cikliranje in kemična storitev.

Kdaj ga NE uporabiti: Visokotlačno dinamično tesnjenje (gibljivi deli), samo statično tesnjenje.

V: Koliko stane ekspandirana PTFE plošča in kakšen je dobavni rok?

O: Cena je odvisna od debeline, velikosti, količine in ali je potrebna samolepilna podlaga.

Primerjava: Ena plošča ePTFE običajno stane približno enako kot zaloga 8–10 različnih velikosti rezanih tesnil. Toda en list pokriva več kot 80 % vaših velikosti prirobnic, izrežete, kar potrebujete, nič odpadkov, nič čakanja. V enem letu stranke običajno prihranijo 40–60 % pri skupnih stroških tesnil v primerjavi z zalogami več velikosti.

Čas izvedbe:

Na zalogi: odprema v 24-48 urah.

Pošiljanje: zrak 5-10 dni, morje 15-30 dni.

Pošljite nam svojo velikost in prijavo, ponudbo vam ponudimo v 24 urah.

V: Kakšne so omejitve in najpogostejše napake pri namestitvi?

A: Temperatura: -196°C do +200°C (kratkotrajno).

Pritisk: do 20 MPa.

Kemični: pH 0-14, univerzalna odpornost, razen staljenih alkalijskih kovin in elementarnega fluora.

Tri pogoste napake:

(1) Uporaba napačne debeline: za grobe površine uporabite debelejšo pločevino ali dvojno ploščo; za gladke prirobnice deluje standardna debelina.

(2) Prekomerno zategovanje: ePTFE tesnila z nizkim navorom; pretirano zategovanje lahko poškoduje ploščo in povzroči puščanje.

(3) Ne podpira plošče med namestitvijo: samolepilna podlaga jo drži na mestu; brez tega se lahko rjuha premakne.

Samolepilna konica: Za navpične ali nadzemne prirobnice uporabite samolepilno podlago, odlepite podložno folijo, trdno pritisnite na površino prirobnice in med sestavljanjem ostane na mestu.
