PTFE plošča, polnjena s steklenimi vlakni

PTFE plošča, polnjena s steklenimi vlakni (25 % steklenih vlaken), poveča mehansko trdnost, odpornost proti obrabi in odpornost proti lezenju v primerjavi s čistim PTFE, hkrati pa ohranja široko kemično združljivost (pH 0–14) in delovno območje od –180 °C do +200 °C. Z natezno trdnostjo ≥13 MPa, Shore D ≥60 in izbirnimi razredi FDA ponuja trajno nadgradnjo za tesnila, tesnila in dele črpalke, kjer čisti PTFE ne ustreza. Izberite Taifno za svojega proizvajalca in si zagotovite konkurenčno ceno za ta izdelek še danes.

Pošlji povpraševanje

Opis izdelka

Plošča PTFE, polnjena s steklenimi vlakni, je ojačan material PTFE, zasnovan za aplikacije, kjer čisti PTFE nima zadostne mehanske trdnosti. Če želite za ta izdelek dobiti prilagojeno rešitev, je Taifno dobra izbira za vašega dobavitelja.

Z vključitvijo 25 % steklenih vlaken v matriko PTFE material doseže izboljšano togost, odpornost proti obrabi, odpornost proti lezenju in dimenzijsko stabilnost, hkrati pa ohranja odlično kemično odpornost PTFE proti kislinam, alkalijam in topilom.

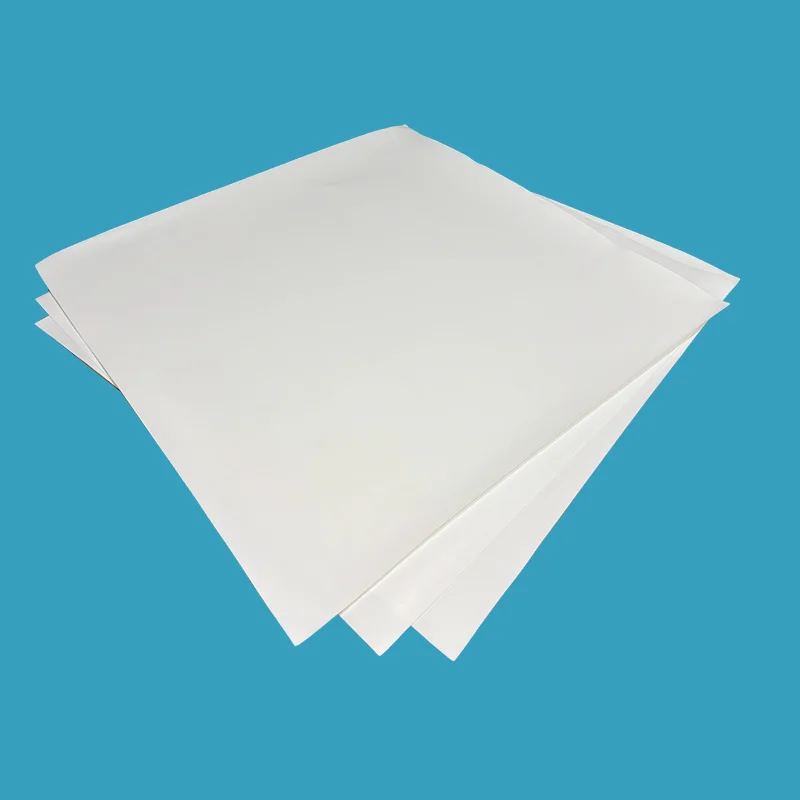

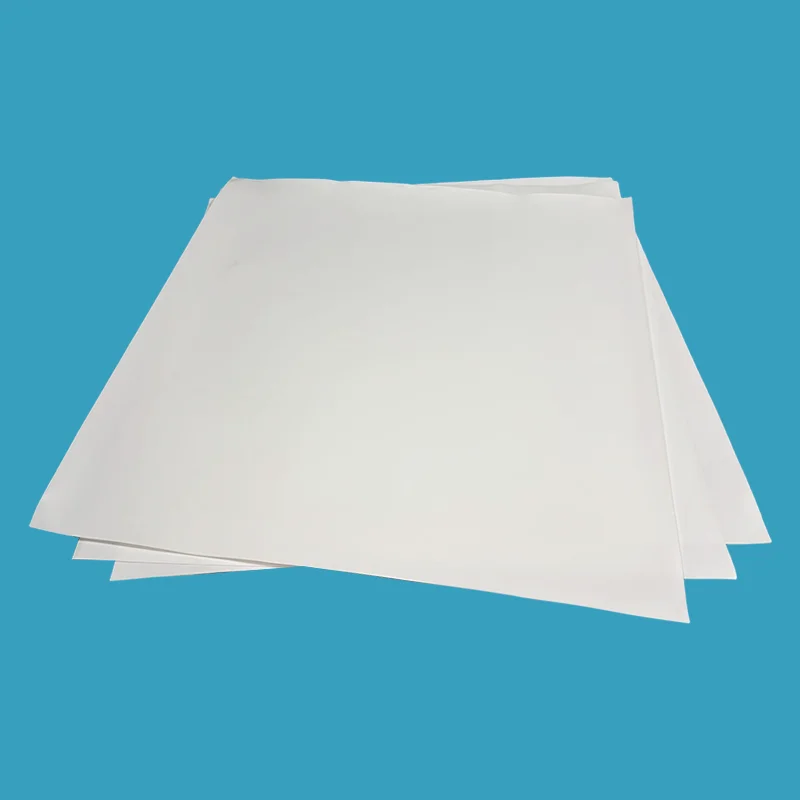

Glass Fiber Filled PTFE Sheet

Kako ojačitev iz steklenih vlaken izboljša učinkovitost PTFE?

PTFE plošča, polnjena s steklenimi vlakni, je ojačan PTFE material, izdelan z vključitvijo 15–25 % steklenih vlaken v PTFE matriko. Standardna formulacija 25 % steklenih vlaken zagotavlja optimalno ravnotežje med mehansko trdnostjo in kemično odpornostjo.

Dodana vlakna ustvarijo močnejšo notranjo strukturo, izboljšajo nosilnost, odpornost proti obrabi, odpornost proti lezenju in dimenzijsko stabilnost, hkrati pa ohranjajo lastnosti nizkega trenja PTFE in široko kemično združljivost (pH 0–14).

V primerjavi s čistim PTFE ponuja ta material višjo natezno trdnost (≥13 MPa), zmanjšano toplotno raztezanje in boljšo odpornost proti deformacijam pri stalni obremenitvi. Široko se uporablja za tesnila, sedeže ventilov, komponente črpalk in obrabne dele.

Vendar PTFE, polnjen s steklenimi vlakni, ni priporočljiv za fluorovodikovo kislino (HF) ali močna alkalna okolja, njegova trša površina pa morda ni primerna za aplikacije, ki zahtevajo največjo fleksibilnost ali zaščito mehkih parnih površin. Razredi, skladni s FDA, so na voljo za prehrambene in farmacevtske aplikacije.

Zakaj izbrati PTFE ploščo, polnjeno s steklenimi vlakni?

PTFE plošča, polnjena s steklenimi vlakni, je zasnovana za aplikacije, kjer čisti PTFE ne more zagotoviti dovolj mehanske stabilnosti. Ojačitev s steklenimi vlakni izboljša trdnost in vzdržljivost PTFE, kar pomaga rešiti običajne težave s tesnjenjem v pogojih visoke obremenitve in obrabe.

1. Zmanjšano lezenje pod stalno obremenitvijo:Ojačitev s steklenimi vlakni okrepi strukturo PTFE, zmanjša hladni tok in pomaga vzdrževati tesnilni tlak v dolgih obdobjih delovanja.

2. Izboljšana odpornost proti obrabi:Ojačan material zagotavlja boljšo odpornost proti abrazivnim medijem, kar podaljšuje življenjsko dobo v aplikacijah, kjer se čisti PTFE prehitro obrabi.

3. Boljša dimenzijska stabilnost:Manjša toplotna ekspanzija pomaga ohranjati dimenzije tesnila in zanesljivost tesnjenja med temperaturnimi nihanji.

4. Višja mehanska trdnost:S povečano togostjo, nosilnostjo in natezno trdnostjo (≥13 MPa) PTFE plošča, polnjena s steklenimi vlakni, zmanjšuje tveganje deformacije in iztiskanja pod pritiskom.

5. Ohranjena kemična odpornost:Medtem ko izboljšuje mehanske lastnosti, osnova PTFE še vedno zagotavlja odlično odpornost na večino kislin, alkalij in topil pri pH 0–14.

Vodnik za primerjavo in izbiro

PTFE iz steklenih vlaken v primerjavi s čistim PTFE v primerjavi s PTFE iz steklenih mikrosfer

Funkcija	PTFE iz steklenih vlaken	Virgin PTFE	Steklena mikrokrogla PTFE
Natezna trdnost	≥13 MPa	Nižje	Zmerno
Odpornost proti obrabi	★★★★★ odlično	★★☆☆☆ ubogi	★★★☆☆
Odpornost proti lezenju	★★★★☆ izboljšan	★★☆☆☆ ubogi	★★★★★
Zaščita prirobnice	★★☆☆☆ lahko opraska mehke prirobnice	★★★☆☆	★★★★★ varno
Kemijska združljivost	pH 0-14, NI za HF/močne alkalije	pH 0-14	pH 0-14, NI za HF
Skladno s FDA	✅ Da	✅ Da	✅ Da
Najboljše za	Abrazivni mediji, visok tlak, sedeži ventilov	Čiste kemikalije, gladke prirobnice, FDA	Krhke prirobnice, majhen navor

Vodnik za hitro izbiro

Če je vaša storitev ...	izberite...	zakaj
Abrazivni mediji, gošče, visoka obraba	PTFE iz steklenih vlaken	Najvišja odpornost proti obrabi
Visok pritisk, visoka obremenitev	PTFE iz steklenih vlaken	Večja mehanska trdnost
Sedeži ventilov, komponente črpalk	PTFE iz steklenih vlaken	Trdnost + kemična odpornost
Steklene prirobnice, lomljive površine	Steklena mikrokrogla PTFE	Nizek navor, zaščita prirobnice
Čiste kemikalije, hrana/farmacija, nizki stroški	Virgin PTFE	Univerzalna kemična odpornost, najnižja cena
Abraziv + visok tlak + visoka temperatura	PTFE iz steklenih vlaken s 25 % vsebnostjo stekla	Uravnotežena ojačitev

Primarne aplikacije

Industrija	Aplikacija	Zakaj steklena vlakna
Kemična predelava	Ohišja črpalk, sedeži ventilov, tesnila — kisline, topila, jedki mediji	Kemična odpornost + mehanska trdnost
Nafta in plin	Sedeži ventilov, tesnila cevovodov — visok tlak, ogljikovodiki	Visoka nosilnost, odpornost proti obrabi
Hrana in pijača	Oprema za obdelavo, tesnila skladna s FDA	Na voljo so ocene, ki jih je odobrila FDA
Farmacevtski	Sterilna oprema, proizvodnja API	Skladno s FDA, ne onesnažuje
Polprevodnik	Kemična distribucija, proizvodnja čiste vode	Čisti material, kemična odpornost
Splošno industrijsko	Ležaji, drsna vodila, ohišja filtrov	Odpornost proti obrabi, nizko trenje

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti PTFE plošče, polnjene s steklenimi vlakni

Parameter	Vrednost	Testna metoda
Temperaturno območje	-180°C do +200°C	ASTM
Gostota	2,23-2,40 g/cm³	ASTM D4884
Natezna trdnost	≥13 MPa	ASTM D4894
Raztezek	≥180 %	ASTM D4894
Trdota	Shore D ≥60	ASTM D2240
Deformacija pod obremenitvijo	~9% (14N/mm², 24h)	ASTM D621
Koeficient trenja (statični)	0,17-0,19	ASTM D1894
Koeficient trenja (dinamični)	0,15-0,17	ASTM D1894
Vsebnost steklenih vlaken	15-25 % (25 % standardno)	—
barva	Umazano bela, svetlo siva ali svetlo modra	—
Skladno s FDA	Da — FDA 21 CFR 177.1550	—

Razpoložljive velikosti

Velikost (mm)	Razpon debeline (mm)	Steklena vsebina
1000 × 1000	0,5 — 20	15 %, 25 %
1200 × 1200	0,5 — 20	15 %, 25 %
1500 × 1500	0,5 - 6	15 %, 25 %
2000 × 2000	0,5 — 20	15 %, 25 %
Na voljo velikosti po meri	—	—

Zagotavljanje kakovosti

100 % čista PTFE smola — brez ponovnega brušenja, brez recikliranega materiala.

Vrhunska ojačitev iz steklenih vlaken — enakomerna disperzija za dosledne mehanske lastnosti.

Razred, skladen s FDA — ustreza zahtevam FDA 21 CFR 177.1550.

Popolna sledljivost — sledljiva vsaka serija. Materialni certifikati na zahtevo.

Preizkušeno po mednarodnih standardih — ASTM D4884 (gostota), ASTM D4894 (natezna/raztezek), ASTM D2240 (trdota).

Na voljo barva po meri — svetlo modra, umazano bela in druge barve na zahtevo.

Dobavni rok — standardne velikosti na zalogi (24–48 ur); velikosti po meri 7-10 dni.

Test Test Test Test

Študija primera

Hidrometalurško podjetje je upravljalo avtoklav za tlačno kislinsko izpiranje v težkih pogojih temperature 120 ℃, tlaka 5,0 MPa in izpostavljenosti žveplovi kislini, ki je vsebovala bakrove ione. Originalna deviška obloga iz PTFE je zagotavljala odlično kemično odpornost, vendar je trpela zaradi deformacije zaradi lezenja pod stalno vročino in pritiskom.

Po približno 6 mesecih delovanja se je obloga zvila in zmanjšala stabilnost, kar je povzročilo povečane zahteve po pregledih in stroške vzdrževanja.

Oprema je bila nadgrajena s PTFE ploščo, polnjeno s steklenimi vlakni, ki je povečala mehansko trdnost, odpornost proti lezenju in dimenzijsko stabilnost, hkrati pa ohranila odlično odpornost PTFE proti koroziji. Ojačana PTFE obloga je uspešno prestala zahtevno delovno okolje.

Po zamenjavi je obloga po 3 letih neprekinjenega delovanja ostala ravna in stabilna, kar kaže na izboljšano vzdržljivost in zanesljivost v primerjavi z običajnimi čistimi PTFE materiali.

pogosta vprašanja

V: Kaj je PTFE plošča, polnjena s steklenimi vlakni, in kako se razlikuje od čistega PTFE?

A: PTFE plošča, polnjena s steklenimi vlakni, je PTFE ojačan s 25 % steklenih vlaken. Ponuja znatno izboljšano mehansko trdnost, odpornost proti obrabi in odpornost proti lezenju v primerjavi s čistim PTFE, hkrati pa ohranja odlično kemično odpornost (pH 0-14).

Virgin PTFE je mehkejši in se pod obremenitvijo deformira, PTFE iz steklenih vlaken dlje obdrži obliko (natezna trdnost ≥13 MPa v primerjavi z nižjo za čisti PTFE). Zaradi tega je najprimernejša izbira za sedeže ventilov, komponente črpalk, tesnila in aplikacije dinamičnega tesnjenja, kjer bi čisti PTFE lezel ali se obrabil.

Vendar PTFE iz steklenih vlaken ni združljiv s fluorovodikovo kislino (HF) ali močnimi alkalijami, za te storitve uporabite čisti PTFE ali PTFE, polnjen z ogljikom. Na voljo v razredih, skladnih s FDA, za živilsko in farmacevtsko uporabo (FDA 21 CFR 177.1550).

V: Ali se lahko PTFE plošča, polnjena s steklenimi vlakni, uporablja za prehrambene in farmacevtske aplikacije FDA?

O: Da. PTFE plošča, polnjena s steklenimi vlakni, je na voljo v razredih, skladnih s FDA, ki izpolnjujejo zahteve FDA 21 CFR 177.1550 za uporabo v stiku s hrano in farmacevtske namene.

Zaradi tega je primeren za opremo za predelavo hrane, sanitarna tesnila in komponente farmacevtske proizvodnje, kjer se zahtevata tako kemična odpornost kot mehanska trdnost.

Vedno preverite, ali ima vaš določen razred certifikat FDA, nudimo celotno dokumentacijo (certifikate materialov, pisma FDA o skladnosti) z vsakim skladnim naročilom.

Za zahteve po izjemni čistosti (razred VI po USP) se obrnite na nas za alternativna priporočila.

V: Kakšne so omejitve in katere so najpogostejše napake?

A: Temperatura: -180°C do +200°C neprekinjeno delovanje.

Pritisk: Do 55-100 barov, odvisno od debeline in oblike.

Kemični: pH 0-14, NI združljivo s fluorovodikovo kislino (HF) ali močnimi alkalijami, steklena vlakna reagirajo s temi kemikalijami. Za visokofrekvenčne storitve uporabite čisti PTFE ali PTFE, polnjen z ogljikom.

Mehanski: trši kot čisti PTFE — lahko poškoduje mehke gredi ali krhke prirobnice; uporabite stekleno mikrokroglo PTFE za prirobnice s stekleno oblogo.

Tri najpogostejše napake:

Uporaba v HF storitvah: steklo se raztopi: namesto tega uporabite čisti PTFE ali PTFE, polnjen z ogljikom

Prekomerno zategovanje: PTFE iz steklenih vlaken je močnejši, vendar še vedno zahteva nadzorovan navor (30-50 % kovinskih tesnil); preveč zategovanje lahko poškoduje tesnilo in povzroči puščanje

Pričakuje se enaka prožnost kot čisti PTFE: steklena vlakna zmanjšajo prožnost (raztezek ≥180 % proti 250–300 % za čisti PTFE); ustrezno oblikovati

Vsakemu naročilu priložimo specifikacije za namestitev. Sledite jim.

Potrebujete pomoč pri izbiri prave ocene? Pišite nam s svojo temperaturo, tlakom in medijem, priporočamo pravi razred PTFE v 24 urah.
