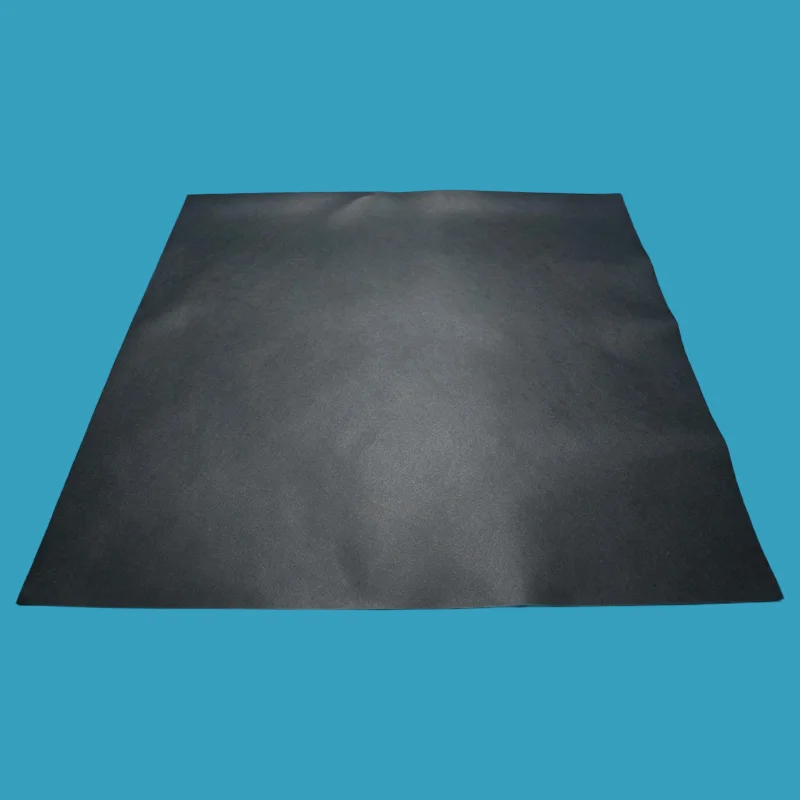

PTFE plošča, polnjena z grafitom

PTFE plošča, polnjena z grafitom, je eden od izdelkov, ki jih ponuja Taifno. Kot proizvajalec z 20-letnimi izkušnjami v industriji nudimo možnosti raziskav in razvoja ter prilagajanja. Ta izdelek, oblikovan s 15–30 % grafitnim polnilom, združuje odlično kemično odpornost PTFE z izboljšano toplotno prevodnostjo in nižjim koeficientom trenja, zaradi česar je primeren za tesnila, tesnila, ležaje in drsne komponente.

Pošlji povpraševanje

Opis izdelka

Kot profesionalni proizvajalec in dobavitelj PTFE plošč, polnjenih z grafitom, Taifno ponuja stopnje, skladne s FDA, primerne za prehrambeno in farmacevtsko industrijo. Material je negorljiv, odporen na rast bakterij in ima manjše trenje, odlično toplotno prevodnost in zmanjšan pretok mraza.

Ključne specifikacije: območje delovne temperature od -180 °C do +200 °C, odpornost na pritisk do 75 barov, natezna trdnost ≥11 N/mm² in stopnja obnovitve ≥35 %.

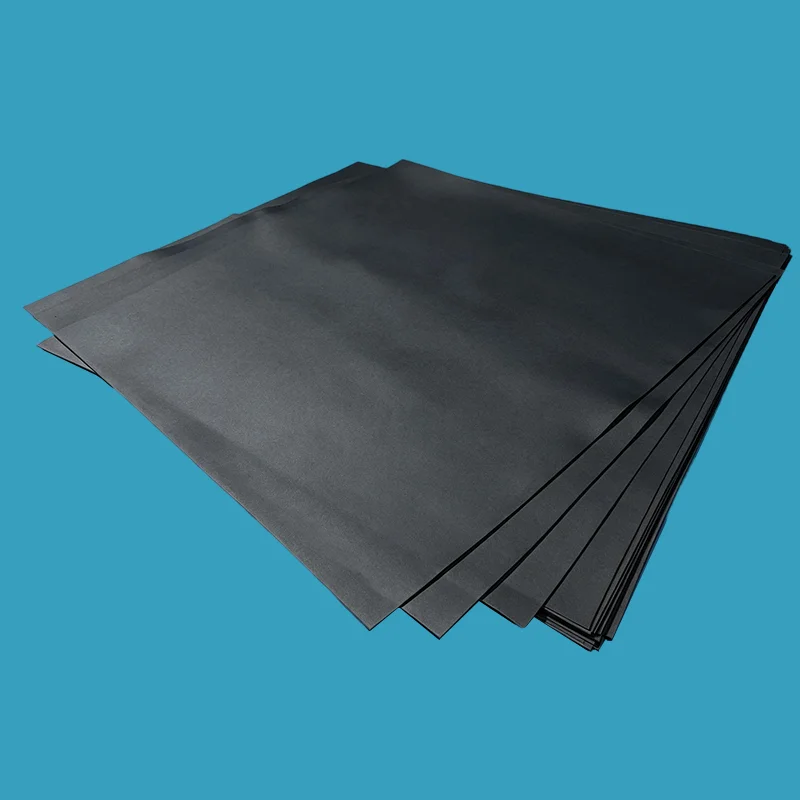

Graphite Filled PTFE Sheet

Kaj je PTFE plošča, polnjena z grafitom?

Plošča PTFE, polnjena z grafitom, je visoko zmogljiv tesnilni material, izdelan iz čistega PTFE, ojačanega z grafitnim polnilom (običajno 15–30 % vsebnosti grafita). Grafitni delci zagotavljajo strukturno ojačitev, ki bistveno izboljša mehanske in toplotne lastnosti materiala, hkrati pa ohranja široko kemično združljivost PTFE (pH 0-14).

Ključne prednosti grafitne ojačitve:

Zmanjšan koeficient trenja: grafit zmanjša koeficient trenja, izboljša drsno zmogljivost v ležajih in tesnilih

Izboljšana toplotna prevodnost: grafit poveča odvajanje toplote, zmanjša vroče točke in obrabo gredi med uporabo

Zmanjšan hladen pretok: grafitno polnilo zmanjša sprostitev lezenja (35 % sprostitev lezenja v primerjavi z višjo za čisti PTFE)

Odlično zadrževanje navora vijakov: ohranja tesnost skozi čas, manj zahtev po ponovnem zategovanju

Dobro izkoristek: izkoristek ≥35 % ohranja celovitost tesnila

Skladno s FDA: ustreza specifikacijam FDA za živilske in farmacevtske aplikacije (izberi razrede)

Ne podpira ognja: ognjevarno

Ne podpira rasti bakterij: primerno za čiste procese

Zakaj izbrati PTFE, polnjen z grafitom?

Problem	Kako to rešuje PTFE, polnjen z grafitom	Cena napačne izbire
PTFE lezi in pušča pod obremenitvijo	Grafitno polnilo zmanjša hladen tok (35 % sprostitev lezenja) — dlje ohranja navor vijaka	Pogosto ponovno zategovanje, zamenjava tesnila vsakih 6-12 mesecev
Trenje se kopiči v ležajih	Grafit zmanjša koeficient trenja — gladko drsenje, manjša obraba	Obraba gredi, poškodba opreme, prezgodnja okvara
Toplota poškoduje tesnila in gredi	Grafit izboljša toplotno prevodnost — odvaja toploto, deluje hladnejše	Vroče točke, zareze na gredi, degradacija tesnila
PTFE nima mehanske trdnosti	Grafit izboljša tlačno trdnost — ohranja obliko pod obremenitvijo	Ekstrudiranje tesnila, deformacija pod pritiskom
Tveganje kontaminacije hrane/farmacevtskih izdelkov	Na voljo so stopnje, ki so skladne s FDA — čisti material, brez ekstrakcij	Kontaminacija izdelka, kazni FDA, izguba serije

Vodnik za primerjavo in izbiro

PTFE, polnjen z grafitom, v primerjavi s čistim PTFE v primerjavi s PTFE iz ogljikovih vlaken in PTFE iz steklenih vlaken

Funkcija	PTFE, polnjen z grafitom	Virgin PTFE	Ogljikova vlakna PTFE	PTFE iz steklenih vlaken
barva	Črna/temno siva	Bela	Črna	Umazano bela/siva
Koeficient trenja	★★★★★ najnižja	★★★★☆	★★★★☆	★★★☆☆
Toplotna prevodnost	★★★★★ odlično	★★☆☆☆	★★★★★ odlično	★★★☆☆
Odpornost proti lezenju	★★★★☆ 35 %	★★☆☆☆	★★★★★	★★★★☆
Odpornost proti obrabi	★★★★☆	★★☆☆☆	★★★★★ najboljši	★★★★★ najboljši
Mehanska trdnost	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Kemična odpornost	★★★★☆ ne za oksidante	★★★★★	★★★★☆ ne za oksidante	★★★★☆ ne za HF/alkalije
Skladno s FDA	✅ Da	✅ Da	❌ Ne	✅ Da
Najboljše za	Nizko trenje, ležaji, odvajanje toplote, dinamična tesnila	Splošna kemikalija	Visoka hitrost, visoka obremenitev, odvajanje toplote	Abrazivni mediji, visok pritisk

Vodnik za hitro izbiro

Če je vaša storitev ...	izberite...	zakaj
Ležaji, puše, drsne aplikacije	PTFE, polnjen z grafitom	Najmanjše trenje + toplotna prevodnost
Hitro dinamično tesnjenje	PTFE, polnjen z grafitom	Odvajanje toplote + nizko trenje
Visoka temperatura, visoka obremenitev, visoka hitrost	Ogljikova vlakna PTFE	Najboljša toplotna prevodnost + mehanska trdnost
Abrazivni mediji, visok pritisk, velika obraba	PTFE iz steklenih vlaken	Najboljša odpornost proti obrabi + mehanska trdnost
Močni oksidanti (dušikova kislina, klor)	Virgin PTFE	Grafit/ogljikov oksid - potreben je čisti PTFE
Čiste kemikalije, splošno tesnjenje	Virgin PTFE	Najnižja cena, univerzalna kemična odpornost

Primarne aplikacije

Industrija	Aplikacija	Zakaj Graphite
Kemična predelava	Prirobnice, črpalke, ventili — kisline, topila, kemikalije	Kemična odpornost + zmanjšano lezenje + nizko trenje
Proizvodnja električne energije	Parni sistemi, visokotemperaturne prirobnice, turbinska tesnila	Toplotna prevodnost, odvajanje toplote
Farmacevtski	Sterilna oprema za obdelavo — skladnost s FDA	Skladno s FDA, ne onesnažuje
Hrana in pijača	Sanitarni priključki — skladnost s FDA	Skladno s FDA, odporno na bakterije
Ležaji in puše	Mehanski deli, drsne aplikacije, potisne podložke	Najmanjše trenje, toplotna prevodnost, majhna obraba
Celuloza in papir	Digestroji, črpalke — zmerne kemikalije	Kemična odpornost + odpornost proti lezenju
Nafta in plin	Rafinerijske prirobnice, cevovodi — ogljikovodiki	Kemijska združljivost + toplotna stabilnost

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti izdelka

Parameter	Vrednost	Opombe
Temperaturno območje	-196°C do +200°C	Stalna storitev
Največji pritisk	Do 75 barov	Odvisno od debeline in dizajna
Gostota	2,1 – 2,3 g/cm³	—
Natezna trdnost	≥11 N/mm²	—
Stisljivost	7-19 %	ASTM F36
Okrevanje	≥35 %	ASTM F36
Lezenje Sprostitev	≤35 %	ASTM F38 — znatno boljši kot čisti PTFE
barva	Črna/temno siva	—
Material	PTFE + grafitno polnilo (15-30%)	—
Skladno s FDA	Da (izberite ocene)	Na voljo so formulacije, skladne s FDA
Odpornost proti ognju	Ne podpira ognja	—
Bakterijska rast	Ne bo podprl	—

Razpoložljive ocene

Ocena	Vsebnost grafita	Najboljše za
Grafit 15%	15% grafita	Zmerno izboljšanje lastnosti ob ohranjanju prožnosti
Grafit 30%	30% grafita	Največja toplotna prevodnost, tlačna trdnost in odpornost proti lezenju
Grafit + steklena vlakna	20% steklo + 5% grafit	Uravnotežene lastnosti — moč + nizko trenje
FDA razred	Polnjeno z grafitom	Uporaba v hrani in farmaciji

Razpoložljive velikosti

Velikost (mm)	Razpon debeline (mm)	Opombe
1000 × 1000	4 — 50	Oblikovana pločevina
1220 × 1220	4 — 50	Oblikovana pločevina
1500 × 1500	4 — 50	Oblikovana pločevina
2000 × 2000	4 — 50	Oblikovana pločevina

Zagotavljanje kakovosti

100 % čista PTFE smola — dosledna kakovost, serija za serijo

Grafitna ojačitev — enotna disperzija za dosledno delovanje

Na voljo so stopnje, skladne s FDA — primerne za živilsko in farmacevtsko uporabo

Ne podpira plamena — ognjevarno

Ne podpira rasti bakterij — primerno za čiste procese

Popolna sledljivost — materialni certifikati na zahtevo

Dobavni rok — standardne velikosti na zalogi (24-48 ur); velikosti po meri 7-10 dni

Test Test Test Test

pogosta vprašanja

V: Kaj je PTFE plošča, polnjena z grafitom, in kje naj jo uporabim?

O: Plošča iz PTFE, polnjena z grafitom (znana tudi kot plošča iz PTFE, modificirana z grafitom, ali črno tesnilo iz PTFE) je PTFE, ojačan z grafitnim polnilom (običajno 15-30 %). Ponuja izboljšano toplotno prevodnost, manjše trenje in zmanjšano lezenje (35 % sprostitev lezenja) v primerjavi s čistim PTFE.

Uporabite ga v aplikacijah, ki zahtevajo dobro odvajanje toplote, nizko trenje in kemično odpornost, ležaje, puše, drsne aplikacije, prirobnice za kemično obdelavo in opremo za proizvodnjo električne energije. Na voljo v razredih, skladnih s FDA, za prehrambene in farmacevtske aplikacije.

Kdaj ga NE uporabiti: Močni oksidanti pri visoki temperaturi (dušikova kislina, klor itd.) — grafit lahko oksidira. Za te storitve uporabite čisti PTFE.

V: PTFE, polnjen z grafitom, v primerjavi s PTFE, polnjenim z ogljikovimi vlakni, katerega naj izberem?

O: Oba sta črna, oba izboljšata toplotno prevodnost, vendar služita različnim aplikacijam. PTFE, polnjen z grafitom, nudi najnižji koeficient trenja in najboljšo drsno zmogljivost, kar je idealno za ležaje, puše in dinamična tesnila, kjer je zmanjšanje trenja ključnega pomena.

PTFE, polnjen z ogljikovimi vlakni, nudi višjo mehansko trdnost in boljšo odpornost proti obrabi, kar je idealno za uporabo pri visokih hitrostih, visokih obremenitvah in visokih temperaturah, kjer sta potrebna tako trdnost kot odvajanje toplote.

Hitro pravilo:

Potrebujete nizko trenje + dobro odvajanje toplote → grafit.

Potrebujete visoko trdnost + visoko hitrost + visoko obremenitev → ogljikova vlakna.

Za aplikacije FDA je na voljo grafitno polnjenje; ogljikova vlakna niso skladna s FDA.

V: Kakšne so omejitve PTFE plošč, polnjenih z grafitom, in katere so najpogostejše napake?

A: Temperatura: -180°C do +200°C neprekinjeno delovanje.

Pritisk: Do 75 barov — odvisno od debeline in izvedbe.

Kemični: pH 0-14 — NI združljivo z močnimi oksidanti pri visoki temperaturi (dušikova kislina, klor itd.) — grafit oksidira.

Tri pogoste napake:

Uporaba v močnih oksidantih: grafit oksidira pri visoki temperaturi v dušikovi kislini, kloru in močno oksidativnih okoljih, namesto tega uporabite čisti PTFE ali PTFE, polnjen s steklom

Pričakuje se enaka kemična odpornost kot čisti PTFE: medtem ko PTFE ponuja odpornost na pH 0-14, ima grafitno polnilo kemične omejitve, pred uporabo preverite združljivost

Prekomerno zategovanje: z grafitom polnjen PTFE zahteva nadzorovan navor; pretirano stiskanje lahko poškoduje tesnilo

Potrebujete pomoč pri izbiri prave ocene? Pišite nam s svojo temperaturo, tlakom in medijem, priporočamo pravi razred PTFE v 24 urah.
