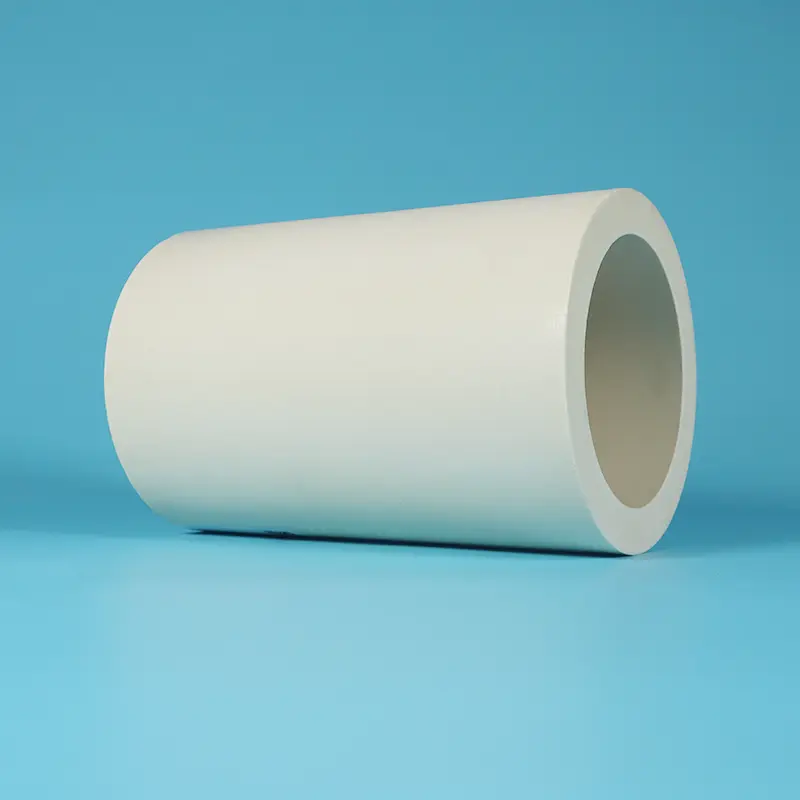

PTFE kompozitna cev, obložena s PEEK

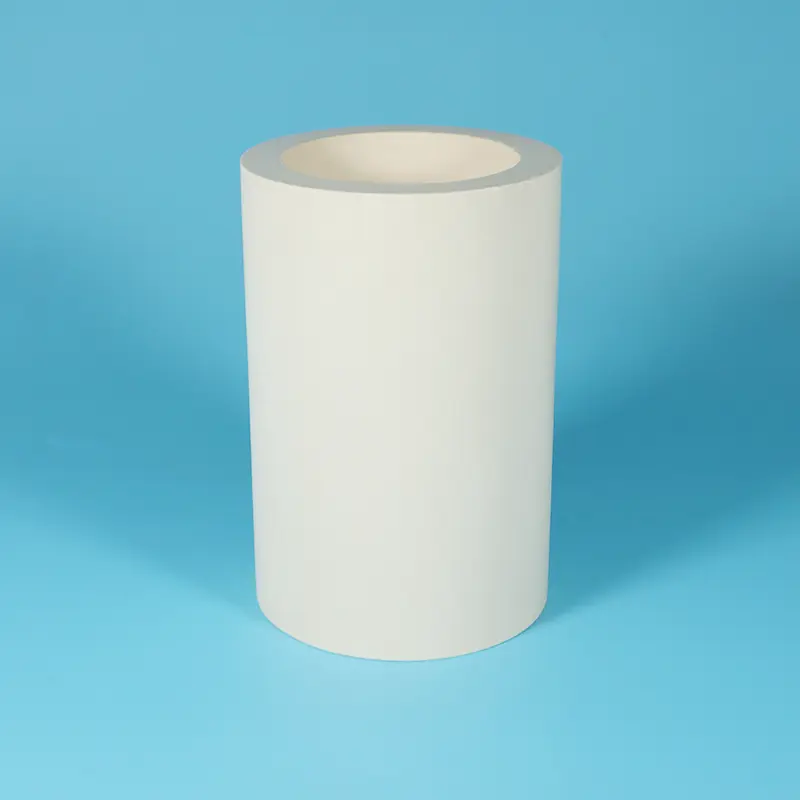

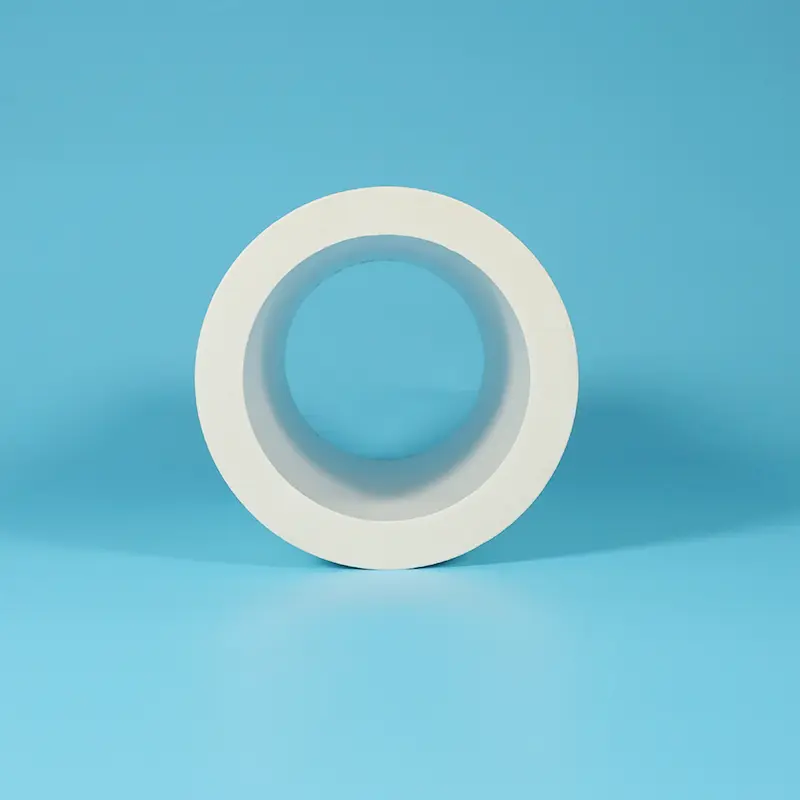

PTFE kompozitna cev, obložena s PEEK, je PTFE cev kot zunanja matrica z oblogo PEEK (polieter eter keton), ki je pritrjena na notranjo steno. Kot profesionalna tovarna na Kitajskem lahko Taifno ponudi ta izdelek.

PEEK je polkristalna termoplastična inženirska plastika s temperaturo posteklenitve 143 °C, tališčem 343 °C in stalno delovno temperaturo do 250 °C. Ponuja izjemno odpornost proti hidrolizi (zdrži visokotlačno paro 300°C), odpornost na kemikalije (topen samo v koncentrirani žveplovi kislini), odlično odpornost proti obrabi in izjemno nizek koeficient trenja.

PEEK obloga je v neposrednem stiku s transportiranim medijem, kar zagotavlja odpornost proti obrabi in nizko trenje; zunanja plast PTFE ščiti pred zunanjim kemičnim okoljem in nudi splošno zaščito pred korozijo.

Specifikacija: Skupna gostota 2,0-2,2 g/cm³, trdota PEEK obloge po Shore D 85-90, stalna delovna temperatura -100°C do +250°C, PEEK koeficient trenja 0,15-0,35 (samomazalna), kemična odpornost je odporna na skoraj vse medije (razen koncentrirane žveplove kisline).

Kako izbrati:

PPL polnjena PTFE cev → Homogen modificiran material, visoka temperatura + odpornost proti koroziji + samomazanje

PTFE kompozitna cev s PEEK oblogo → Kompozitna struktura, notranja plast za odpornost proti obrabi in nizko trenje + zunanja plast za kemično odpornost

Izbirno pravilo: mediji z visoko obrabo ali izjemno nizkim trenjem znotraj cevi + izpostavljenost kemični koroziji zunaj cevi → PTFE kompozitna cev s PEEK oblogo

Oblikovanje kompozitne strukture

Podloga PEEK

Kontaktna plast za tekočino z visoko zmogljivostjo, odporna na obrabo, z nizkim trenjem

PEEK (polieter eter keton) je polkristalna termoplastična inženirska plastika, znana po svoji izjemni kombinaciji lastnosti:

① Izjemno nizek koeficient trenja

Koeficient trenja tako nizek kot 0,15-0,35 (v pogojih samomazanja)

Boljši od večine inženirske plastike, ki se približuje učinkovitosti mazanja kot PTFE

Idealen za prenos tekočine z visoko hitrostjo in velikim strigom, zmanjšuje padec tlaka in izgubo energije

② Odlična odpornost proti obrabi

Odpornost proti obrabi je veliko boljša od PTFE in PPL

Ohranja izjemno odpornost proti obrabi tudi v medijih z visoko hitrostjo, ki vsebujejo trdne delce

Znatno podaljša življenjsko dobo cevi, zmanjša puščanje zaradi obrabe zaradi erozije delcev

③ Visoka nosilnost

Natezna trdnost 90-100 MPa (daleč več kot PTFE 20-30 MPa)

Upogibna trdnost 165 MPa, upogibni modul 4,1 GPa

Zdrži visokotlačni udar tekočine brez deformacij, primeren za visokotlačne hidravlične sisteme in sisteme za prenos tekočine

④ Odlična odpornost na visoke temperature

Temperatura posteklenitve 143°C

Tališče 343°C

Stalna delovna temperatura do 250 °C (primerljivo s PTFE 260 °C)

Izjemna odpornost proti hidrolizi, vzdrži visokotlačno paro 300 °C brez degradacije

⑤ Izjemna kemična odpornost

Topen samo v koncentrirani žveplovi kislini

Odporen na močne kisline (razredčeno žveplovo kislino, klorovodikovo kislino, dušikovo kislino), močne alkalije, organska topila, olja in ogljikovodike

V kombinaciji z zaščito proti koroziji zunanje plasti PTFE, zaščita z dvojno pregrado

PTFE zunanja plast

Kemična zaščita in plast proti prijemanju

Zunanji sloj PTFE zagotavlja:

Vrhunska odpornost proti kemični koroziji: pH 0-14, odporen na skoraj vse kemikalije

Lastnosti proti prijemanju: preprečuje oprijem zunanjih nečistoč, enostaven za čiščenje

Električna izolacija: odlične dielektrične lastnosti

Ščiti PEEK oblogo pred zunanjimi kemičnimi napadi

Sinergijski učinek kompozitne strukture

Ta "močna znotraj, odporna zunaj" kompozitna struktura premaga omejitve zmogljivosti posameznih materialov:

PTFE cev nezadostna tlačna zmogljivost → PEEK obloga zagotavlja strukturno trdnost

PEEK cev slabša kemična odpornost na PTFE → zunanji sloj PTFE zagotavlja izolacijo pred korozijo

Notranja stena iz čistega PTFE občutljiva na erozijo delcev → PEEK obloga je odporna proti obrabi in eroziji

Tehnične specifikacije

Celotna zmogljivost cevi

PEEK Liner Performance

Zmogljivost zunanje plasti PTFE

Opomba: Zgornje vrednosti so tipični laboratorijski podatki. Dejanska zmogljivost se lahko razlikuje glede na razmerje debeline obloge, kompozitni postopek in pogoje uporabe. Razmerja debeline obloge po meri so na voljo na zahtevo.

Razpoložljivi obrazci

Zakaj izbrati PTFE kompozitno cev, obrobljeno s PEEK?

1. Izjemno nizko trenje notranje stene

Koeficient trenja PEEK obloge je le 0,15-0,35 (samomazalna), kar je veliko nižje kot pri notranjih stenah kovinske cevi. Pri transportu medijev z visoko viskoznostjo ali visoko hitrostjo se padec tlaka bistveno zmanjša, poraba energije pri črpanju pa se zmanjša. Idealen za prenos tekočin na dolge razdalje in fino kemično cevovod.

2. Ultra-visoka notranja stena odpornost proti obrabi

Pri transportu abrazivnih medijev, ki vsebujejo trdne delce, gošče, katalizatorje in podobne materiale, se notranje stene PTFE cevi zlahka obrabijo zaradi erozije, kar povzroči puščanje in pogosto menjavo. Odpornost proti obrabi PEEK obloge je veliko boljša od PTFE, kar znatno podaljša življenjsko dobo cevi in ​​zmanjša pogostost vzdrževanja in zamenjave.

3. Zunanja plast PTFE zagotavlja popolno zaščito pred kemikalijami

Zunanja plast PTFE je odporna na močne kisline, močne alkalije in organska topila, popolna pokritost pH 0-14. Tudi ko je zunanjost cevi izpostavljena jedkim kemičnim okoljem (kot je kislinska meglica ali brizganje kemikalij), zunanja plast PTFE zagotavlja učinkovito zaščito in ščiti oblogo PEEK pred zunanjimi napadi.

Prav tako preprečuje, da bi zunanje nečistoče prodrle in onesnažile notranji medij.

4. Učinkovitost proti prepustnosti

PEEK nudi odlične lastnosti proti prepustnosti, saj učinkovito blokira prepustnost plinov in tekočin. V kombinaciji z nizko prepustnostjo zunanjega sloja PTFE splošna učinkovitost proti prepustnosti kompozitne cevi presega učinkovitost čistih PTFE cevi. Idealno za medije visoke čistosti, hlapne kemikalije in prenos plinov.

5. Visokotemperaturna in visokotlačna stabilnost

Podloga PEEK vzdrži 250 °C stalno delovno temperaturo in udarce visokega tlaka, medtem ko zunanji sloj PTFE prenese 260 °C. Kompozitna cev je odporna na deformacijo, razslojevanje in luščenje pri visokih temperaturah in visokotlačnih pogojih, kar močno presega omejitve lezenja in tlaka osnovnih PTFE cevi.

6. Gladka notranja površina

Gladka površina podloge PEEK je odporna na oprijem medijev, kar izboljša učinkovitost CIP (čiščenje na mestu) in SIP (sterilizacija na mestu).

Primerno za farmacevtsko, živilsko, kemično industrijo visoke čistosti in druge industrije s strogimi zahtevami glede čistoče.

Kompozitna cev iz PTFE obložena s PEEK v primerjavi z drugimi cevmi na osnovi PTFE

Pravila hitre izbire:

Mediji, obremenjeni z delci ali mediji z visoko hitrostjo znotraj + kemična korozija zunaj + potrebna je notranja stena z nizkim trenjem → PTFE kompozitna cev s PEEK oblogo

Mediji brez delcev v notranjosti + samo odpornost proti koroziji → Virgin PTFE cev (nižja cena)

Tesnila/ležaji (ne cevi) + visoka temperatura + korozija → PPL polnjena cev

Mehanska tesnila (ne cevi) + velika obremenitev + brez korozije → Bron+MoS₂ polnjena cev

Aplikacije

Kemijska združljivost

Kemična združljivost podloge PEEK

Kemijska združljivost zunanje plasti PTFE

Splošni zaključek

Kemična združljivost kompozitnih cevi iz PTFE, prevlečenih s PEEK, pokriva veliko večino industrijskih medijev. Edina pomembna izjema je koncentrirana žveplova kislina (PEEK ni odporen), če je potreben prenos koncentrirane žveplove kisline, upoštevajte cevi iz čistega PTFE ali cevi, polnjene s PPL.

Za zunanja okolja je zunanja plast PTFE odporna na skoraj vse kemične korozije, kar omogoča, da je kompozitna cev neposredno zakopana pod zemljo ali izpostavljena okolju, ki ga brizga kemikalija.

Zagotavljanje kakovosti

100 % čiste PTFE in PEEK smole:brez recikliranega materiala, brez ponovnega brušenja

Visokokakovostna podloga PEEK:na voljo uvožene ali domače visokokakovostne PEEK surovine

Napredni kompozitni postopek:močna vez med podlogo in zunanjo plastjo — brez delaminacije, brez luščenja

Prilagodljiva debelina obloge:prilagojene zahtevam glede tlaka, obrabe in stroškov

Popolna sledljivost:materialni certifikati so na voljo na zahtevo

Natančen nadzor dimenzij:ozke tolerance ID/OD zagotavljajo združljivost namestitve

Čas izvedbe:standardne velikosti na zalogi (48-72 ur); velikosti po meri 7-15 dni

pogosta vprašanja

V: Kakšna je razlika med kompozitno cevjo iz PTFE, obloženo s PEEK, in cevjo iz PTFE, polnjeno s PPL? Katerega naj izberem?

O: Ključne razlike so oblika izdelka in scenarij uporabe.

Pravila hitre izbire:

Prenos medijev, obremenjenih z delci, gošče, tekočin z visokimi hitrostmi po cevovodih → Kompozitna cev s oblogo PEEK

Tesnila ventilov, batni obročki, vodilni obročki (ne cevi) → PPL polnjena cev (zmožnost višje temperature)

Izjemno visoka obraba v notranjosti cevi + kemična korozija zunaj → Kompozitna cev s PEEK oblogo

Bottom line: Kompozitna cev, obložena s PEEK, je zasnovana za "cevovode", posebej obravnava obrabo notranje stene in težave s trenjem pri prenosu tekočine.

Cev, polnjena s PPL, je zasnovana za "tesnila", posebej za uporabo pri visokotemperaturnem + korozivnem tesnjenju in samomazanju.

V: Kakšen pritisk lahko prenese PTFE kompozitna cev s PEEK oblogo? Se bo razslojilo ali luščilo?

O: Tlačna zmogljivost PTFE kompozitnih cevi, obloženih s PEEK, je odvisna od debeline obloge in kakovosti kompozitnega postopka.

Standardne specifikacije: Vzdrži srednje do visokotlačni prenos tekočine (točen tlak je odvisen od premera, debeline stene in debeline obloge, kontaktirajte nas z vašimi parametri delovanja za oceno)

Zasnova proti razslojevanju: Uporabljamo specializirane kompozitne postopke, ki ustvarjajo kemično vez in mehansko prepletanje na vmesniku PEEK/PTFE, trdnost vezi daleč presega običajno fizično laminacijo

Ujemanje toplotnega raztezanja: PEEK in PTFE imata primerljive koeficiente toplotnega raztezanja (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), kar zmanjšuje tveganje razslojevanja zaradi različnega toplotnega raztezanja v celotnem temperaturnem območju

Priporočeno območje delovanja: Brez razslojevanja ali luščenja v normalnih pogojih med -100 °C do +250 °C neprekinjeno delovanje

Priporočilo: Za pogoje ekstremnega visokega tlaka ali hude temperaturne cikle navedite podrobne parametre, naša ekipa lahko izvede ocene po meri in optimizacijo procesa.

V: Kako debela je lahko PEEK podloga? Ali je debelejša podloga vedno boljša?

O: Debelina obloge PEEK je običajno od 0,5 do 3,0 mm. Optimalna debelina je odvisna od naslednjih dejavnikov:

Filozofija oblikovanja: Kompozitna cev ni "čim debelejša je, tem boljša je." Prekomerna debelina obloge poveča togost stene, zmanjša fleksibilnost in poveča stroške (PEEK je veliko dražji od PTFE).

Cilj kompozitne strukture je "optimalna kombinacija notranjih in zunanjih lastnosti materiala", podloga mora zadostiti le zahtevam glede odpornosti proti obrabi in nizkega trenja, medtem ko zunanja plast zagotavlja strukturno podporo in kemično zaščito.

Odločilni dejavniki za debelino:

Abrazivnost medija (koncentracija delcev, hitrost pretoka)

Delovni tlak sistema

Premer cevi

Temperaturne zahteve

Priporočilo: Zagotovite svoje specifične delovne pogoje (vrsto medija, vsebnost delcev, hitrost pretoka, tlak, temperaturo), naša ekipa vam bo priporočila optimalno rešitev debeline obloge, da bo izpolnila zahteve glede zmogljivosti in hkrati pomagala nadzorovati stroške.

V: Kakšen je koeficient trenja notranje stene kompozitne cevi, obložene s PEEK? Kolikšen padec tlaka lahko zmanjša?

A: PEEK obloga ima koeficient trenja 0,15-0,35 (v samomazalnih pogojih).

Primerjava padca tlaka (tehnična ocena):

Pri enakem premeru in hitrosti pretoka je koeficient trenja obloge PEEK bistveno nižji od cevi iz nerjavečega jekla in ogljikovega jekla (jekleni koeficient trenja je približno 0,5-0,8)

V primerjavi s prvotnimi PTFE cevmi (koeficient trenja 0,04–0,10) ima obloga PEEK nekoliko višji koeficient trenja, vendar je prednost PEEK v odpornosti proti obrabi in tlačni zmogljivosti, v prenosu medijev z visoko obrabo, stene PTFE cevi hitro razvijejo utore zaradi erozije, površinska hrapavost se močno poveča in dejanski padec tlaka hitro naraste. PEEK obloga dolgoročno ohranja gladko površino, kar zagotavlja stabilnejši in nižji padec tlaka v celotnem življenjskem ciklu

Priporočilo: Za prenose na dolge razdalje ali aplikacije z visoko hitrostjo je prednost PEEK obloge pri dolgotrajnem padcu tlaka še posebej pomembna — bistveno zmanjša stroške energije pri črpanju.

V: Ali se kompozitne cevi, obložene s PEEK, lahko uporabljajo za prenos koncentrirane žveplove kisline?

O: ❌ Ne.

PEEK je topen le v koncentrirani žveplovi kislini, v okoljih s koncentrirano žveplovo kislino se bo hitro raztopil in propadel. Medtem ko je zunanja plast PTFE odporna proti koncentrirani žveplovi kislini, je obloga PEEK v neposrednem stiku z medijem in ne more vzdržati korozije zaradi koncentrirane žveplove kisline.

Alternative:

Prenos koncentrirane žveplove kisline → Izberite cev iz deviškega PTFE (deviški PTFE je odporen na koncentrirano žveplovo kislino)

Ali pa izberite PTFE cev, napolnjeno s PPL (tako PPL kot PTFE sta odporna na koncentrirano žveplovo kislino)

Drugi mediji:Poleg koncentrirane žveplove kisline je obloga PEEK odporna na razredčeno žveplovo kislino, klorovodikovo kislino, dušikovo kislino, močne alkalije, organska topila, olja, ogljikovodike, visokotemperaturno paro in drugo.

V: Katere so glavne omejitve PTFE kompozitnih cevi, obloženih s PEEK?

A:

Temperaturna omejitev: Neprekinjeno delovanje 250 °C, nižje od 260 °C cevi, napolnjene s PPL. Za višje temperaturne zahteve upoštevajte cev, napolnjeno s PPL

Nezdružljivost koncentrirane žveplove kisline: PEEK se topi v koncentrirani žveplovi kislini, za prenos koncentrirane žveplove kisline izberite prvotno PTFE cev ali cev, napolnjeno s PPL

Stroški: Surovina PEEK je draga, zaradi česar so kompozitne cevi dražje od čistih PTFE cevi in ​​cevi, polnjenih s PPL.

Vendar pa v aplikacijah, ki zahtevajo visoko obrabo in visoko korozijo, znatno daljša življenjska doba v primerjavi s čistimi PTFE cevmi zagotavlja bistveno nižje skupne stroške lastništva (TCO).

Nekoliko višji koeficient trenja kot PTFE: Za aplikacije z ultra nizkim trenjem (kot so cevi za precizne instrumente) brez obrabe so morda primernejše cevi iz čistega PTFE.

Pravilo hitre odločitve:

Potrebujete odpornost proti obrabi + nizko trenje + odpornost proti koroziji za cevovode za prenos tekočine → Kompozitna cev s PEEK oblogo je optimalna rešitev.

Statična tesnila ali cevovodi, ki se ne obrabijo → neobdelane PTFE cevi so stroškovno učinkovitejše.

Ultra visoke temperature (>250 °C) + korozijske aplikacije → primernejša je cev, napolnjena s PPL.
