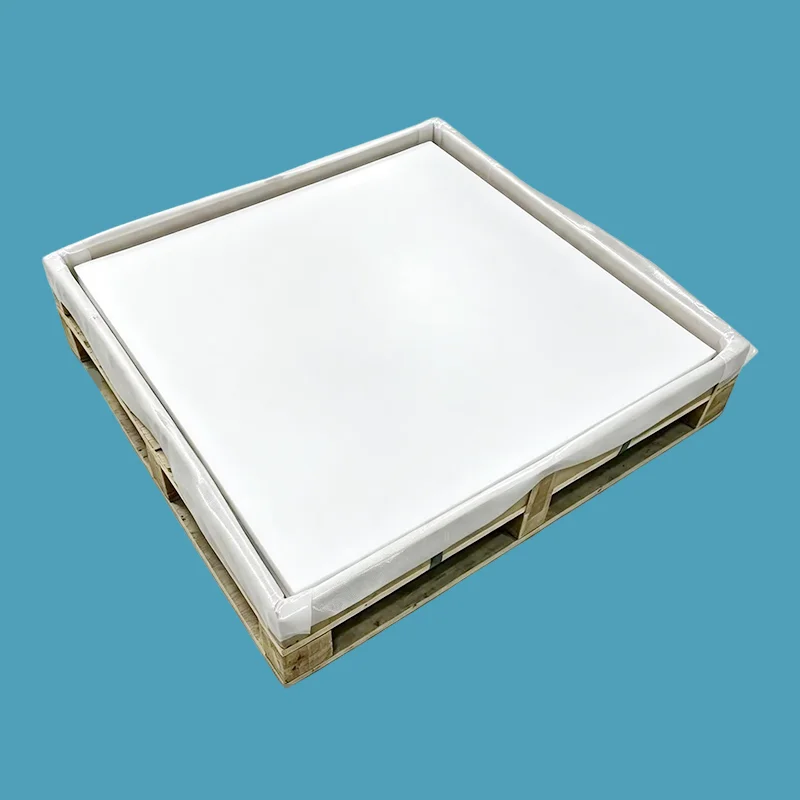

PTFE skoščena in oblikovana plošča

Izdelki iz PTFE Skived in Moulded Sheet se uporabljajo v kemični, strojni in električni industriji. Če iščete profesionalnega proizvajalca in dobavitelja teh izdelkov, izberite Taifno in ponudili vam bomo storitve na enem mestu.

PTFE Skived Sheet: Izdelano z rotacijskim rezanjem (luščenjem) iz ulite PTFE gredice po sintranju. Tanek, natančen, velika širina, odlična površinska obdelava. Izberite ga, ko potrebujete tanke plošče (0,3–10 mm) s tesno toleranco debeline (±0,02 mm), veliko širino (do 2700 mm) in gladko površino. Idealno za tesnila, obloge, trakove in električno izolacijo.

PTFE oblikovana plošča: Proizvedeno s stiskanjem PTFE smole v kalup, nato s sintranjem. Debela, močna, odlične mehanske lastnosti. Izberite ga, ko potrebujete debele pločevine (4–200 mm) za strojno obdelavo strukturnih delov, ležajnih blazinic, sedežev ventilov in komponent, ki zahtevajo celovitost materiala.

Proizvodni proces: v čem je razlika?

Temeljna razlika med obdelanimi in oblikovanimi PTFE ploščami je v proizvodnem procesu.

PTFE prevlečena plošča

Izdelano s stiskanjem PTFE smole v valjasto gredico, sintranjem in nato rotacijskim rezanjem (luščenjem) gredice v tanke plošče

Proizvaja tanke plošče z odlično površinsko obdelavo in majhno toleranco debeline

Na voljo v velikih širinah do 2700 mm

PTFE oblikovana plošča

Izdelano s stiskanjem PTFE smole v ploski kalup pod pritiskom, nato s sintranjem

Proizvaja debele, goste plošče z visoko mehansko celovitostjo

Polnjeni razredi (steklo, ogljik, grafit, MoS₂, bron), ki so na voljo predvsem v obliki oblikovanih plošč

Ključne značilnosti skived sheet

Ključne prednosti:

Natančna debelina: idealna za aplikacije, ki zahtevajo majhne tolerance debeline

Velika širina: širina do 2700 mm, primerna za tesnila velikih prirobnic

Gladka površina: odlična površinska obdelava, pripravljena za uporabo

Prilagodljiv: dobavljiv v zvitkih za tanke debeline

Ključne značilnosti oblikovane pločevine

Ključne prednosti:

Debel material: idealen za obdelavo v dele po meri

Gosta struktura: odlična mehanska trdnost

Strukturna celovitost: primeren za nosilne aplikacije

Na voljo so polnjeni razredi: steklo, ogljik, grafit, MoS₂, bron za izboljšane lastnosti

Vodnik za primerjavo in izbiro

Skived Sheet vs Moulded Sheet

Vodnik za hitro izbiro

Primarne aplikacije

Tehnične specifikacije

Lastnosti PTFE plošč

Razpoložljive velikosti pokritih listov

Razpoložljive velikosti oblikovane pločevine

Zagotavljanje kakovosti

100 % čista PTFE smola — brez ponovnega brušenja, brez recikliranega materiala

Popolna sledljivost — materialni certifikati so na voljo na zahtevo

Natančna izdelava — ozke tolerance debeline za luščene plošče

Na voljo so stopnje, skladne s FDA — čisti PTFE izpolnjuje zahteve FDA

Na voljo so razredi s polnjenjem — steklo, ogljik, grafit, MoS₂, bron

Zmogljivosti velikih velikosti — do 2700 mm široke luščene plošče, do 2000 × 2000 mm oblikovane plošče

Dobavni rok — standardne velikosti na zalogi (24-48 ur); velikosti po meri 5-15 dni

Študija primera

Petrokemično podjetje v Fujianu na Kitajskem se je soočalo s ponavljajočimi se težavami s tesnjenjem v sistemu prirobnice toplotnega izmenjevalnika, ki je deloval v težkih pogojih tlaka 2,5 MPa in temperature 180 °C. Originalna gumijasta tesnila so se pospešeno starala, nabrekala in poslabšala delovanje zaradi stalne izpostavljenosti kemičnim medijem in povišanim temperaturam, kar je povzročilo pogosto menjavo tesnil, povečane stroške vzdrževanja in morebitne prekinitve proizvodnje.

Za izboljšanje zanesljivosti tesnjenja je podjetje zamenjalo tradicionalna gumijasta tesnila z natančno rezanimi tesnili, izdelanimi iz oblikovanih PTFE plošč. PTFE ponuja odlično kemično odpornost, izjemno temperaturno stabilnost, lastnosti nizkega trenja in dolgoročno tesnjenje, zaradi česar je primeren za zahtevne petrokemične aplikacije. Oblikovana PTFE plošča je zagotavljala dosledno gostoto materiala, dobro dimenzijsko stabilnost in zanesljivo odpornost proti korozivnim procesnim medijem.

Po uvedbi so tesnila iz PTFE oblikovane pločevine ohranila stabilno tesnjenje pri neprekinjenem delovanju pri 2,5 MPa in 180 °C. V primerjavi s prejšnjo rešitvijo z gumijastim tesnilom se je življenjska doba podaljšala s približno 3 mesecev na več kot 2 leti, kar je bistveno zmanjšalo pogostost vzdrževanja in izboljšalo zanesljivost delovanja opreme.

Rezultati prijave:

● Oprema za aplikacijo: Petrokemični sistem prirobnice toplotnega izmenjevalnika

● Pogoji delovanja: Tlak 2,5 MPa / temperatura 180 °C

● Izvirna rešitev: Gumijasto tesnilo

● Nadomestna rešitev: Oblikovano tesnilo iz PTFE pločevine

● Izboljšanje življenjske dobe: Podaljšano s 3 mesecev na več kot 2 leti

● Prednosti: Izboljšana kemična odpornost, zmanjšan čas izpadov vzdrževanja, nižji stroški zamenjave in izboljšana zanesljivost tesnjenja

Ta primer prikazuje prednosti PTFE oblikovanih plošč pri visokotemperaturnih, kemično agresivnih tesnilnih aplikacijah, ki zagotavljajo trajno in zanesljivo alternativo običajnim gumijastim tesnilnim materialom v petrokemični industriji.

pogosta vprašanja

V: Kakšna je razlika za PTFE obdelano in oblikovano ploščo in kdaj naj uporabim vsako?

O: Skived pločevina je rotacijsko izrezana iz ulite PTFE gredice. Proizvaja tanke plošče (0,3–10 mm) s tesno toleranco debeline (±0,02 mm), gladko površino in veliko širino (do 2700 mm).

Uporabite skived, ko: Potrebujete tanka tesnila, obloge, električni izolacijski trak ali velika tesnila prirobnic, ki zahtevajo natančno debelino.

Oblikovana pločevina je neposredno oblikovana s stiskanjem. Proizvaja debele plošče (4-200 mm) z visoko strukturno celovitostjo in mehansko trdnostjo.

Uporabite oblikovano, ko: Potrebujete ležajne blazinice, sedeže ventilov, strojno obdelane dele po meri ali aplikacije za strukturno tesnjenje.

Hitro pravilo:

Potrebujete tanko, natančno in veliko širino? Skived.

Potrebujete debelo, močno, obdelovalno? Oblikovan.

Oba sta odporna na kemikalije od -180 °C do +200 °C in pH 0-14.

V: Kateri razponi debeline in velikosti so na voljo za luščene in oblikovane plošče?

A: Skived list: Debelina 0,1-10 mm (na voljo debelejše do 30 mm). Širina do 2700 mm. Toleranca debeline je tako ozka kot ±0,02 mm za tanka merila. Odlično za uporabo z velikimi tesnili, kjer široki listi zmanjšajo šive.

Oblikovana pločevina: Debelina 2-200 mm. Velikost do 2000×2000mm. Toleranca debeline je manj natančna (±0,3-1,0 mm), vendar je celovitost materiala boljša. Polnjeni razredi (steklo, ogljik, grafit, MoS₂, bron) so na voljo predvsem v obliki ulitih listov za izboljšane mehanske lastnosti.

Dobavljamo obe vrsti v standardnih velikostih in velikostih po meri. Potrebujete določeno velikost? Pošljite svojo specifikacijo za ponudbo.

V: Kakšne so omejitve in najpogostejše napake?

A: Temperatura: -180°C do +200°C neprekinjeno delovanje.

Kemični: pH 0-14 univerzalna odpornost, NI združljivo s staljenimi alkalijskimi kovinami ali elementarnim fluorom.

Omejitve: PTFE je mehak, deformira se pod trajno obremenitvijo (hladen tok / lezenje). Zaradi postopka izdelave je pokrita pločevina mehkejša od oblikovane pločevine. Oblikovana plošča ima boljšo mehansko trdnost.

Dve pogosti napaki:

(1) Uporaba luščene pločevine za strukturne ali debele aplikacije nima dovolj debeline in mehanske trdnosti. Za strukturne dele uporabite oblikovano pločevino.

(2) Uporaba oblikovane pločevine za tanka tesnila, ki zahtevajo tesno toleranco, toleranca debeline je manjša. Za natančne tanke nanose uporabite odrezano ploščo.
