Po meri obdelani deli PTFE

Z več kot 20-letnimi izkušnjami v industriji ima Taifno obsežne zmogljivosti na področju raziskav in razvoja, prilagajanja in proizvodnje ter ponuja široko paleto po meri obdelanih delov iz PTFE. Uporabljamo natančno strojno obdelavo ali kompresijsko oblikovanje, da izpolnimo vaše natančne specifikacije, prilagodimo se kakršni koli obliki, velikosti ali razredu in obravnavamo vse od razvoja prototipa do množične proizvodnje.

Pošlji povpraševanje

Opis izdelka

Taifno je specializiran proizvajalec, ki ponuja po meri strojno obdelane PTFE dele. Naša strokovna ekipa izdeluje komponente na podlagi vaših risb CAD, datotek PDF ali celo ročno narisanih skic. Delamo s široko paleto materialov, vključno s čistim PTFE in različnimi vrstami polnjenja (kot so steklena vlakna, ogljikova vlakna, molibdenov disulfid, bron, PEEK itd.), od katerih je vsak zasnovan tako, da izpolnjuje posebne zahteve glede zmogljivosti.

Zahtevajte ponudbo še danes; odgovorili vam bomo v 24 urah, da bi razpravljali o rešitvah in cenah ter zagotovili brezplačne vzorce.

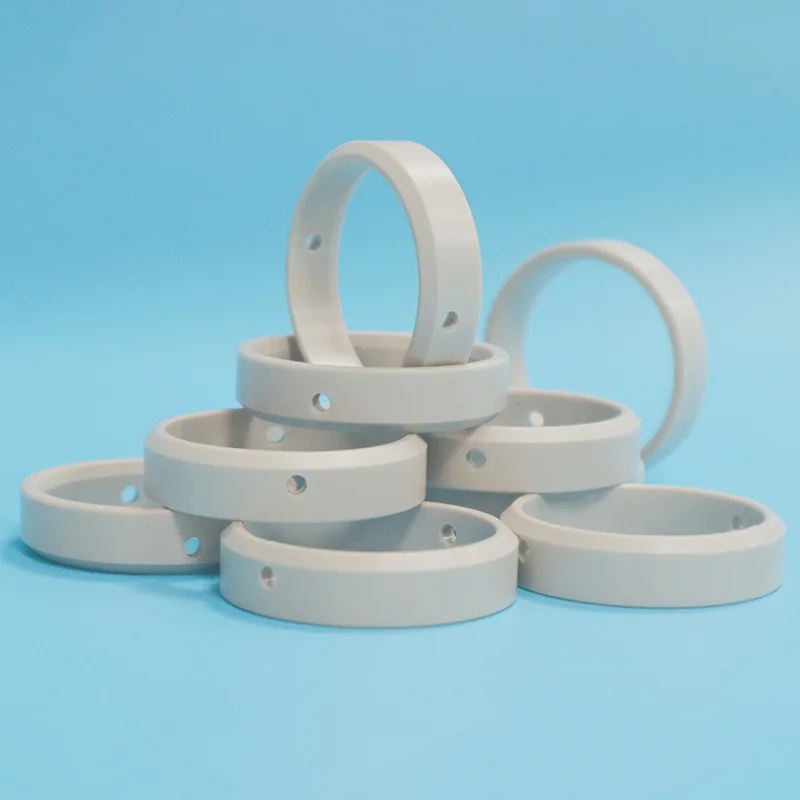

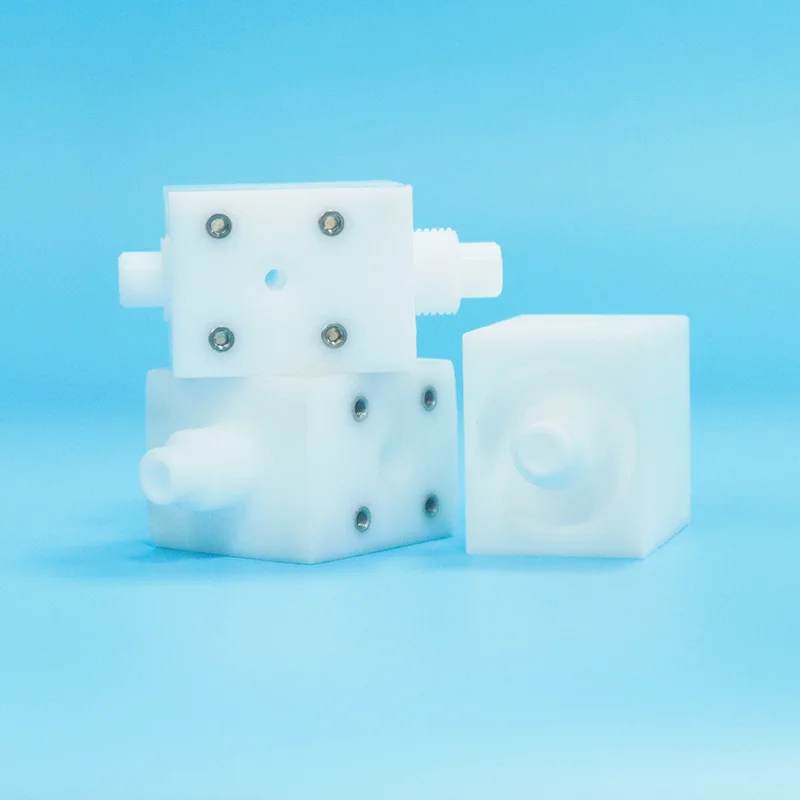

Custom Machined PTFE Parts

Kaj so po meri izdelani deli iz PTFE?

Deli po meri iz PTFE so natančno strojno obdelani ali oblikovani sestavni deli, izdelani iz PTFE smole po vaših natančnih specifikacijah, ne pa po običajnem standardu. Potrebujete jih, ko standardne velikosti ne ustrezajo, vaša prirobnica ni standardna ali vaša aplikacija zahteva posebno obliko, toleranco ali razred materiala.

Primeri: Tesnila po meri, sedeži ventilov, batni obročki, ležajne blazinice, mehi, izolatorji, poljubne oblike, ki jih lahko narišete, lahko izdelamo iz PTFE.

Ključne lastnosti materiala:

Kemijska inertnost: Odporen na skoraj vse kemikalije, kisline, alkalije, topila, ogljikovodike

Temperaturno območje: Neprekinjeno delovanje od -180°C do +200°C (kratkotrajno do +300°C)

Najnižje trenje: koeficient že 0,04, najnižji med vsemi trdnimi materiali

Površina proti sprijemanju: preprečuje oprijem medijev in kopičenje, enostavno čiščenje

Električna izolacija: Odlične dielektrične lastnosti

Skladnost s FDA: Na voljo v razredih za živila in biokompatibilnih

Proizvodni procesi

PTFE dele po meri je mogoče izdelati z dvema primarnima procesoma:

Proces	Najboljše za	Ključne značilnosti
CNC obdelava	Kompleksne geometrije, ozke tolerance, prototipi, majhne do srednje serije	Dosega ±0,02 mm, 5-osna zmogljivost, zapletene konture
Stiskanje	Deli velikega premera, velikoserijska proizvodnja, preproste oblike	Deli do premera 3300 mm, visoka gostota, brez praznin

Zakaj izbrati dele PTFE po meri

Težava: standardni deli se ne prilegajo

Problem	Zakaj se to zgodi	Realna cena
Ne ustreza	Standardne velikosti se redko ujemajo z vašo opremo	Puščanje, prezgodnja okvara, predelava — 3-5x stroški dela po meri
Napačen razred materiala	Ena ocena za vse — ni optimizirano za vaš medij	Kratka življenjska doba, pogoste menjave — 5-10-kratni stroški v 3 letih
Slabo delovanje	Generična zasnova — ni zasnovana za vašo aplikacijo	Izpadi proizvodnje, varnostna tveganja — zlahka presežejo stroške delov po meri
Dodani stroški	Spremenite standardne dele — ali preoblikujte svoj sistem	Čas inženiringa, zamude pri izdelavi — 500+ $ na spremembo

Primerjava: PTFE po meri v primerjavi s standardnim v primerjavi s spremenjenim

Primerjava stroškov in učinkovitosti

Funkcija	Standardni PTFE	Spremenjeni standard	PTFE po meri
Fit	Kompromis - morda ne ustreza	Ustreza po predelavi	Popoln - narejen po vaših specifikacijah
Namestitev	Morda bo potrebna predelava	Delovno intenzivno	Enostavno — direktno prileganje
Življenjska doba	Kratek — ni optimiziran	Zmerno — izboljšanje omejeno	Dolgo — izdelano za vašo aplikacijo
Skupni stroški (3 leta)	Visoko — pogoste menjave + izpadi + predelava	Visoko — spremembe + zamenjave + izpadi	Najnižja — en del, brez težav
Čas izvedbe	Takoj	3-5 dni + delo	5-7 dni prototipa

Ključni vpogled: Standardni del iz PTFE lahko stane 50 USD. Del iz PTFE po meri lahko stane 200 USD. Toda če standardni del odpove vsake 3 mesece in del po meri traja 3 leta, vam del po meri prihrani denar v prvem letu.

Dodati izpade, delo in predelavo? Custom zmaga vsakič.

Aplikacije

Primarne industrije

Industrija	Aplikacija	Priporočena ocena
Kemična predelava	Sedeži ventilov, deli črpalk, obloge reaktorjev, priključki za cevi	Polnjen s steklom ali modificiran TFM™
Aerospace	Tesnila, ležaji, žična izolacija — lahka, širok temperaturni razpon	Virgin PTFE, FEP, PEEK
Polprevodnik	Nosilci za rezine, ravnanje s kemikalijami, ultra čisti deli — visoka čistost, čisti prostor	Virgin PTFE visoke čistosti, PFA
Medicina in farmacija	Kirurški instrumenti, linije za proizvodnjo zdravil — biokompatibilni, skladni s FDA	Virgin PTFE, stopnje FDA/USP
Nafta in plin	Komponente ventilov, oprema za vrtine, tesnila za cevovode	PTFE, polnjen s steklom ali ogljikom
Hrana in pijača	Deli tekočega traku, tesnila skladna s FDA, oprema za polnjenje	Virgin PTFE (skladno s FDA)
Industrijski stroji	Puše, ležaji, obrabne komponente, vodilni obroči	PTFE, polnjen z ogljikom ali bronom

Tipični deli po meri

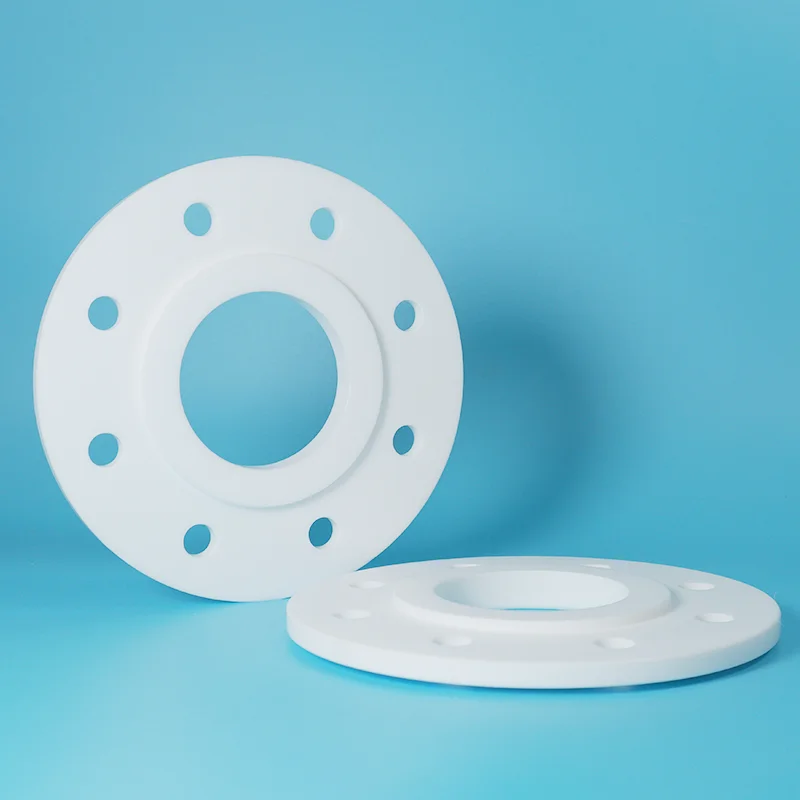

Tesnila in tesnila: poljubne oblike, poljubne velikosti, geometrije po meri

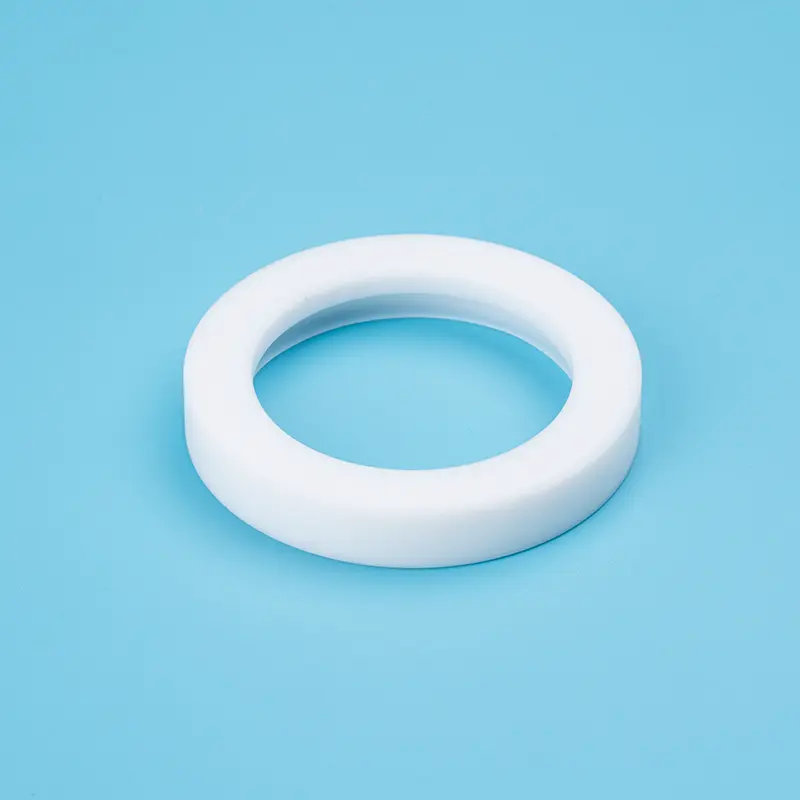

Puše in ležaji: Drsni ležaji, potisne podložke, puše s prirobnico

Komponente ventilov: sedeži ventilov, čepi, krogle, membrane

Električni izolatorji: odporniki, distančniki, telesa konektorjev

Batni obroči: kompresorski obroči, vodilni obroči, obrabni trakovi

Laboratorijska oprema: Čaše, epruvete, lijaki, lončki, dimenzije po meri

Kompleksne komponente: Deli z več funkcijami, kakršne koli oblike, ki jih lahko narišete

Možnosti stopnje materiala

Ocena	Najboljše za	Ključna prednost	Kemijska meja	Stroški
Virgin PTFE	Čiste kemikalije, FDA, nizko trenje, splošne storitve	Univerzalna kemična odpornost, najmanjše trenje, skladno s FDA	Mehko — manjša odpornost proti obrabi	$
PTFE, polnjen s steklom	Abrazivni mediji, visoka obremenitev, gošče	3-5x daljša življenjska doba v abrazivih, moč	Ni za HF ali močne alkalije	$$
PTFE, polnjen z ogljikom	Visoka hitrost, odvajanje toplote, tek na suho	Toplotna prevodnost, nizko trenje, antistatičnost	Ni za močne oksidante	$$
PTFE, polnjen z MoS₂	Lepljivi mediji, nizek navor, mazljivost	Izboljšana mazljivost, dodatno zmanjša trenje	Ni za oksidativne kisline	$$
PTFE, polnjen z bronom	Izjemen pritisk, velika obremenitev, močna obraba	Najvišja trdnost in odpornost proti obrabi	Ni za kisline ali slano vodo	$$$
PEEK	Ekstremne temperature, visoke obremenitve, sevanje	Najvišja trdnost, odpornost proti obrabi — do +250°C	Zelo visoki stroški, omejena kemična združljivost	$$$$

Vodnik za hitro izbiro

Če je vaša storitev ...	izberite...
Čiste kemikalije, FDA, nizek tlak	Virgin PTFE
Abrazivni mediji, gošče, visoka obraba	PTFE, polnjen s steklom
Visoka hitrost, odvajanje toplote, antistatičnost	PTFE, polnjen z ogljikom
Lepljivi mediji, nizek navor, izboljšana mazljivost	PTFE, polnjen z MoS₂
Izjemen pritisk, velika obremenitev, močna obraba	PTFE, polnjen z bronom
Ekstremna temperatura, sevanje, visoka natančnost	PEEK
Niste prepričani? Pošljite nam svoj medij, temperaturo, tlak	Priporočamo

Aplikacije iz resničnega sveta

Študija primera 1: sedež ventila po meri – 6x daljša življenjska doba

Izziv: Kemična tovarna je imela nestandardno velikost krogličnega ventila. Standardni sedeži ventilov iz PTFE niso ustrezali. Tovarna je standardne sedeže spremenila na kraju samem, kar je zamudno, drago in učinkovitost tesnjenja je bila ogrožena. Do puščanja je prišlo vsake 3-4 mesece.

Rešitev: po meri izdelani sedeži ventilov iz PTFE za natančne dimenzije ventilov. Kvaliteta, polnjena s steklom, za odpornost proti obrabi v abrazivnih medijih.

Rezultat: Popolno prileganje. Spremembe niso potrebne. Sedeži so zdržali več kot 2 leti, 6x dlje kot spremenjeni standardni sedeži. Odpravljenih 8000 $/leto stroškov modifikacije in izpadov.

Študija primera 2: Kompleksna PTFE komponenta – dosežene majhne tolerance

Izziv: Proizvajalec polprevodniške opreme je potreboval kompleksno komponento iz PTFE z toleranco ±0,02 mm, več funkcijami in izjemno visoko čistostjo za uporabo v čistih prostorih. Standardni PTFE ni mogel izpolniti dimenzijske natančnosti.

Rešitev: Natančna CNC obdelava z napravo za nadzor temperature (68–72 °F) za ohranjanje dimenzijske stabilnosti. Za preprečevanje hladnega toka je uporabljeno žarjenje za razbremenitev napetosti. Virgin PTFE visoke čistosti s popolno sledljivostjo.

Rezultat: Dosežena kompleksna geometrija znotraj tolerance. Nič kontaminacije pri validaciji čistih prostorov. Oddanih več ponovnih naročil.

Študija primera 3: Tesnilo po meri velikega premera – brez šivov, brez puščanja

Izziv: Kemična tovarna je potrebovala PTFE tesnilo za prirobnico s premerom 2000 mm s stekleno oblogo. Standardna tesnila v tej velikosti niso na voljo. Po meri izrezana tesnila iz pločevine so bila predraga in so imela slabosti šivov.

Rešitev: kompresijsko ulito tesnilo iz PTFE po meri do natančnega premera 2000 mm, optimizirana debelina za zaščito prirobnice s stekleno oblogo.

Rezultat: Enodelna oblikovana konstrukcija – brez šivov. Popolno prileganje. Brez poškodb prirobnice s stekleno oblogo. Tesnilo je delovalo brez puščanja 18 mesecev in se odšteva.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti materiala PTFE

Lastnina	Vrednost	Testna metoda
Gostota	2,15-2,20 g/cm³	ASTM D792
Natezna trdnost	20-35 MPa	ASTM D638
Raztezek ob prelomu	250-500 %	ASTM D638
Koeficient trenja	0,04-0,20	ASTM D1894
Trdota	Shore D 55-65	ASTM D2240
Absorpcija vode	<0,01 %	ASTM D570
Neprekinjena delovna temperatura	-180°C do +200°C	ASTM D746
Kratkotrajna delovna temperatura	Do +300°C	—
Kemična odpornost	pH 0-14 (razen staljenih alkalijskih kovin, fluorovih spojin)	—
Dielektrična trdnost	15-50 kV/mm	ASTM D149

Dimenzijske zmogljivosti

Parameter	Zmogljivost
Strojno obdelani deli — CNC struženje	Do 600 mm premera × 1200 mm dolžine
Strojno obdelani deli — CNC rezkanje	Do 600×400×300 mm
Oblikovani deli — stiskanje	Do premera 3300 mm
Najmanjša debelina stene	Do 0,8 mm (strojno)
Toleranca — standardna	±0,05 mm
Toleranca — Natančnost	±0,02 mm
Površinska obdelava	0,8–3,2 μm Ra (poliranje za finejše zaključke)

Zagotavljanje kakovosti

100-odstotni material iz čiste smole — brez ponovnega brušenja, brez recikliranega materiala. Dosledna kakovost, serija za serijo.

Popolna sledljivost — Vsaka serija je sledljiva od surovine do končnega izdelka. Materialni certifikati na voljo na zahtevo.

Natančna obdelava — komponente, natančno obdelane do ozkih toleranc z uporabo napredne CNC opreme.

Certificiran ISO 9001:2015 — proizvodni procesi, certificirani v skladu s sistemi vodenja kakovosti ISO.

Na voljo so razredi, skladni s FDA — Virgin PTFE in izbrani razredi ustrezajo zahtevam FDA 21 CFR 177.1550.

Brezplačna podpora DFM — Ocenimo vašo zasnovo in priporočamo geometrijo ali druge materiale za nižje stroške — enaka funkcija, boljša izdelovalnost. Vključeno v vsako ponudbo.

Od prototipa do proizvodnje — en sam prototip do velike količine proizvodnje — vse je podprto. Čas izvedbe: 5-7 dni prototipa, 7-15 dni proizvodnje.

Test Test Test Test

pogosta vprašanja

V: Kaj potrebujete za ponudbo po meri strojno izdelanih PTFE delov in koliko časa traja?

A: Four things:

(1) Risba ali skica: 3D (STEP/IGES), 2D (PDF) ali celo ročna skica s ključnimi dimenzijami.

(2) Razred materiala: priporočamo, če niste prepričani.

(3) Količina: prototip, majhna serija ali proizvodnja.

(4) Uporaba: temperatura, medij, tlak (tako da lahko priporočimo pravi razred).

Obrat ponudbe: 24 ur.

Čas izvedbe prototipa: 5-7 dni.

Čas izdelave: 7-20 dni.

Dostava: Letalski prevoz 5-15 dni; Morje 15-30 dni.

V: Kakšne tolerance lahko dosežete in koliko stane po meri?

O: Standardna toleranca: ±0,05 mm.

Natančnost: ±0,02 mm.

Stroški so odvisni od zahtevnosti, velikosti, materiala, tolerance in količine.

Primerjava stroškov: standardni del lahko stane 50 USD. Del po meri lahko stane 200 USD. Toda če je standardni del treba zamenjati vsake 3 mesece, se del po meri povrne že v prvem letu.

Pomagamo optimizirati vašo zasnovo za zmanjšanje stroškov – brezplačne povratne informacije DFM z vsako ponudbo. Brez skritih stroškov. Popolna preglednost.

V: Kakšne so omejitve in kako mi pomagate, da se izognem napakam?

O: Temperatura: -180°C do +200°C (kratkotrajno do +300°C).

Kemijske meje:

Virgin PTFE: ni za staljene alkalijske kovine ali fluor.

Polnjeno s steklom: ni za HF ali močne alkalije.

Polnjeno z ogljikom: ni za močne oksidante.

Najpogostejše napake: načrtovanje za brizganje (PTFE ni mogoče brizgati), navedba preozkih toleranc (poveča stroške) ali izbira napačnega razreda za vaš medij.

Pomagamo vam, da se izognete tem, brezplačen pregled DFM z vsako ponudbo. Ocenjujemo dizajn, potrjujemo združljivost, priporočamo pravi razred in predlagamo geometrijske alternative za nižje stroške.

Ne izdelujemo samo delov, ampak rešujemo težave s tesnjenjem.
