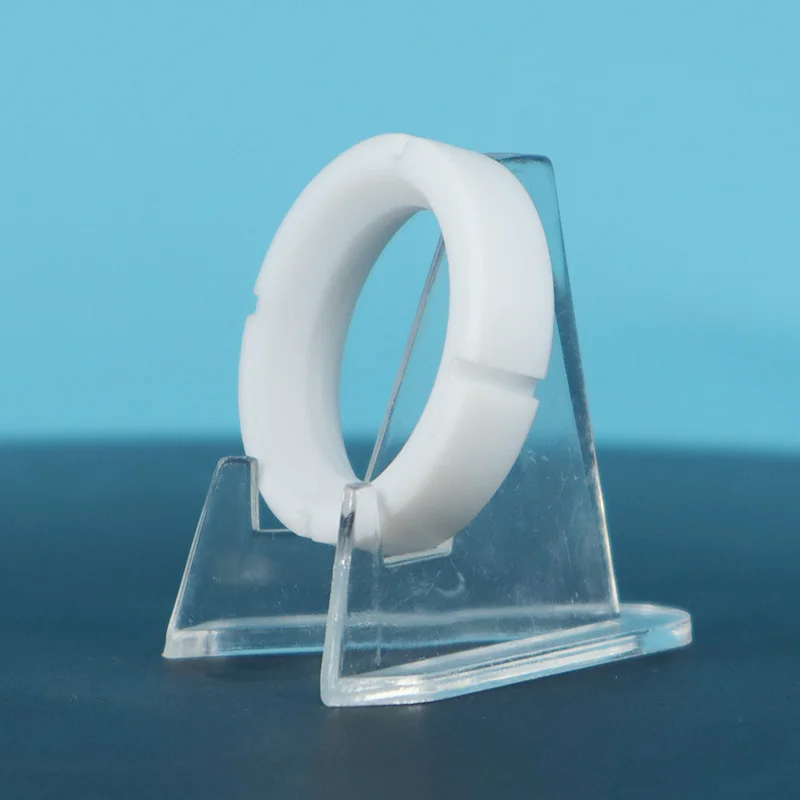

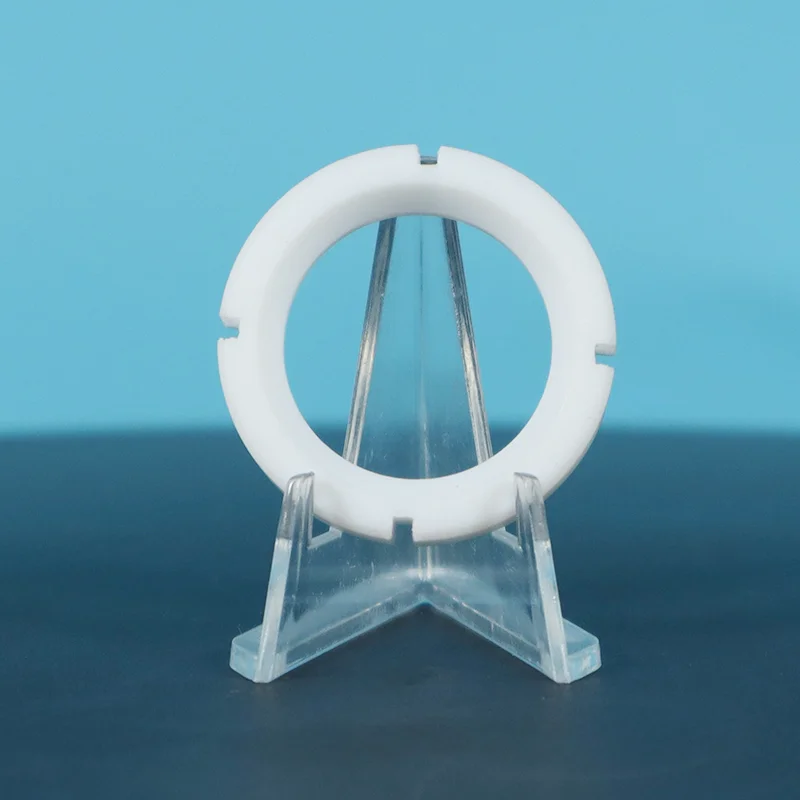

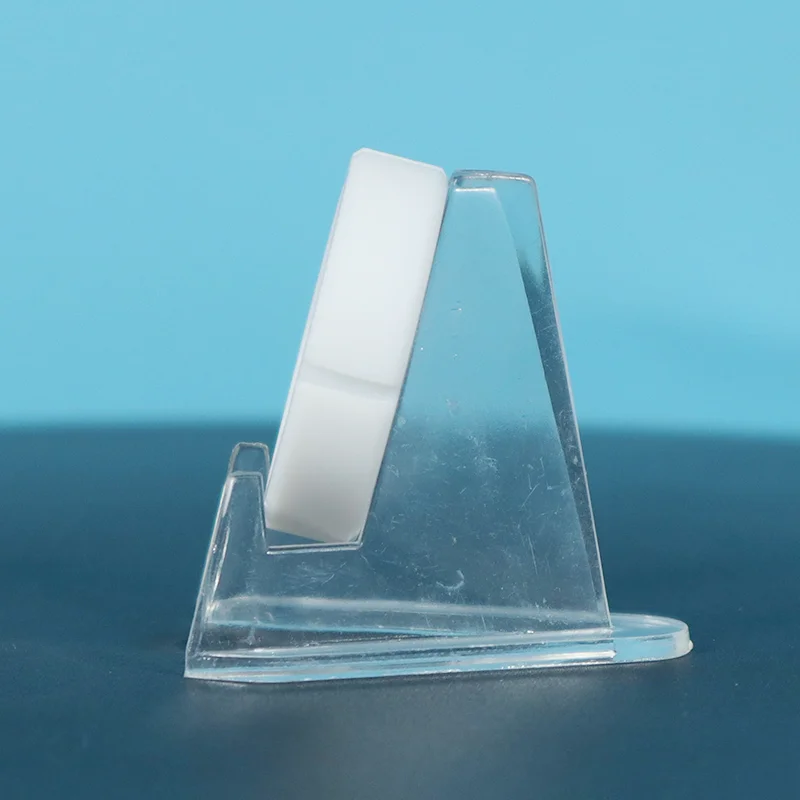

Virgin PTFE sedež ventila

Sedeži ventilov iz deviškega PTFE so primerni za temperaturno območje od -180 °C do +200 °C, prenesejo pritiske do 414 barov in so združljivi z območjem pH 0–14; v kemičnih servisnih aplikacijah je njihova življenjska doba tri- do petkrat daljša od gumijastih ali EPDM komponent. Taifno ponuja prilagojene rešitve in brezplačne vzorce; kontaktirajte nas za ponudbo in tehnično podporo.

Zakaj izbrati sedeže ventilov iz deviškega PTFE?

Težava z materialom sedeža

Če trenutno uporabljate gumijaste, EPDM ali kovinske sedeže ventilov, imate morda eno ali več teh težav:

Tri ključne prednosti

1. Univerzalna kemična odpornost: PTFE je kemično inerten na skoraj vse kisline, baze, topila in ogljikovodike. Rešuje težave s tesnjenjem v kemični, naftni, farmacevtski in živilski industriji, ki jih drugi materiali ne zmorejo. En sedežni material za skoraj vse medije.

2. Mehurčki tesno zaprtje: Mehki sedeži iz PTFE zagotavljajo zapiranje razreda VI (neprepustno za mehurčke), kar je najtesnejši dosegljiv razred puščanja. Kovinski sedeži tega ne morejo doseči. Guma lahko, vendar guma odpove v agresivnih medijih. PTFE zagotavlja nič puščanja brez kemičnih omejitev.

3. Najmanjše trenje: PTFE ima najnižji koeficient trenja med trdnimi materiali (0,05-0,20), kar zagotavlja nemoteno delovanje ventila, nizke zahteve glede navora in zmanjšano obrabo aktuatorja. Brez lepljenja. Brez draženja. Brez kopičenja medijev.

Primerjava: PTFE z drugimi materiali za sedeže

Primerjava stroškov in učinkovitosti

Primerjava zmogljivosti

Vodnik za hitro izbiro

Aplikacije

Primarne industrije

Tipična oprema

Krogelni ventili s plavajočo in na zatiče

Metuljasti ventili

Zaporni ventili in krožni ventili

Vtični ventili

Kontrolni ventili

Kontrolni ventili

Aplikacije iz resničnega sveta

Študija primera 1: TFM™ modificiran PTFE rešil problem prepustnosti

Izziv: Stranka proizvajalca krogličnih ventilov je uporabljala sedeže ventilov iz PTFE, ki niso zagotavljali zadostne odpornosti proti deformacijam, obrabi in prepustnosti. PTFE je bil tudi nagnjen k nabrekanju in krčenju, kar je povzročilo nepopolno tesnjenje.

Rešitev: Material sedeža ventila je bil spremenjen v TFM™ modificiran PTFE, z veliko večjo odpornostjo proti deformacijam in nižjo stopnjo prepustnosti. Material je zagotovil tudi bolj gladko površino, zmanjšal trenje in izboljšal tesnjenje krogle na sedež.

Rezultat: Novi sedež je ponudil boljšo odpornost proti prepustnosti, izboljšano dimenzijsko stabilnost in izboljšano strukturno celovitost. Proizvajalec zdaj proizvaja sedeže ventilov v velikostih od ¾ do 54 palcev, z aplikacijami v kemični industriji, industriji etanola, nafte in plina, železnici, papirju in živilski industriji.

Bistvo: Ena sprememba materiala je rešila tri težave, prepustnost, deformacijo in trenje. Dodatne zamenjave niso potrebne.

Študija primera 2: Podvojena življenjska doba sedeža iz PTFE

Izziv: Proizvajalec koncentrata za pijačo se je soočil z odpovedjo tesnila na loputah zaradi agresivnih aromatičnih kemikalij pri temperaturah pod 50 °C in tlaku pod 5 barov. Tesnilo OEM FPM se je zaradi kemičnega napada nabreklo, gubalo in odluščilo.

Rešitev: FPM zamenjan s sedežem na osnovi PTFE.

Rezultat: Nov sedež na osnovi PTFE je zdržal 3 mesece v primerjavi z originalnim FPM sedežem, ki je zdržal 1,5 meseca. Podvojena življenjska doba. Zmanjšanje časa izpadov vzdrževanja za 50 %.

Bistvo: Enostavna materialna nadgradnja. 2x daljša življenjska doba. Polovica izpadov.

Študija primera 3: PTFE, polnjen s steklom – 8x daljša življenjska doba

Izziv: Rudnik je zamenjal sedeže ventilov vsakih 4–6 tednov na ventilih za gnojevko, ki so ravnali z abrazivnimi delci rude. Sedeži iz deviškega PTFE so se hitro obrabljali, kar je povzročalo pogoste prekinitve proizvodnje.

Rešitev: Nadgrajen na sedeže iz PTFE, polnjene s steklom, z izboljšano odpornostjo proti obrabi in močjo.

Rezultat: Sedeži so zdržali 8 mesecev, 8x dlje kot čisti PTFE. Občutno izboljšan čas delovanja proizvodnje. Vzdrževalni intervali so se podaljšali iz tednov v mesece.

Bistvo: ena sprememba. 8x daljša življenjska doba. 80 % zmanjšanje izpadov.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Tehnične specifikacije

Razpoložljive ocene

Zagotavljanje kakovosti

100-odstotni material iz čiste smole — brez ponovnega brušenja, brez recikliranega materiala. Dosledna kakovost, serija za serijo.

Popolna sledljivost — Vsaka serija je sledljiva od surovine do končnega izdelka. Materialni certifikati na voljo na zahtevo.

Natančna obdelava — Sedeži so natančno obdelani do ozkih toleranc (±0,1 mm natančnosti) s CNC stružnicami.

Certificiran ISO 9001 — proizvodni procesi, certificirani v skladu s sistemi vodenja kakovosti ISO.

Na voljo so razredi, ki so skladni s FDA — razredi Virgin PTFE izpolnjujejo zahteve FDA 21 CFR 177.1550.

Podpora za načrtovanje po meri — inženirska podpora za optimizacijo geometrije sedeža za vašo posebno zasnovo ventila.

pogosta vprašanja

V: Kaj je Virgin PTFE sedež ventila in kako naj vem, ali je moj treba zamenjati?

O: Tesnilna komponenta, kjer se kroglica, disk ali čep sreča s telesom ventila. PTFE zagotavlja univerzalno kemično odpornost, nizko trenje in zapiranje za mehurčke razreda VI.

Zamenjajte, ko opazite: puščanje skozi zaprt ventil, višji delovni navor od običajnega, vidno obrabo ali brazde ali po daljšem servisiranju v zahtevnih pogojih.

Če niste prepričani, nam pošljite fotografijo in specifikacije vašega ventila, pomagali vam bomo pri diagnosticiranju.

V: Virgin PTFE v primerjavi s polnjenim PTFE, kateri razred ustreza mojemu ventilu?

O: Zastavite si tri vprašanja:

Ali je vaš medij čist ali abraziven? Čist → Virgin PTFE. Brusilno sredstvo → polnjeno s steklom.

Ali je temperatura visoka ali potrebujete odvajanje toplote? → Polnjen s karbonom.

Je prepustnost zaskrbljujoča ali potrebujete najdaljšo življenjsko dobo? → TFM™ spremenjen.

Hitro pravilo: Virgin PTFE za čistost in skladnost s FDA. Polnjen PTFE za trdnost, odpornost proti obrabi in dolgo življenjsko dobo.

Pošljite nam svoj medij, temperaturo, tlak, priporočamo pravo oceno v enem odgovoru.

V: Kakšne so omejitve in najpogostejša napaka?

A: Temperatura: -180°C do +200°C.

Pritisk: do 414 barov, odvisno od stopnje in izvedbe.

Kemijske meje:

Polnjeno s steklom: Ni za HF ali močne alkalije

Z ogljikom: Ni za močne oksidante

Virgin PTFE & TFM™: Ni za staljene alkalijske kovine ali plin fluor

Najpogostejša napaka: Prekomerno stiskanje. PTFE zahteva natančno sedežno silo. Preveč kompresije poškoduje sedež; premalo povzroča puščanje.
