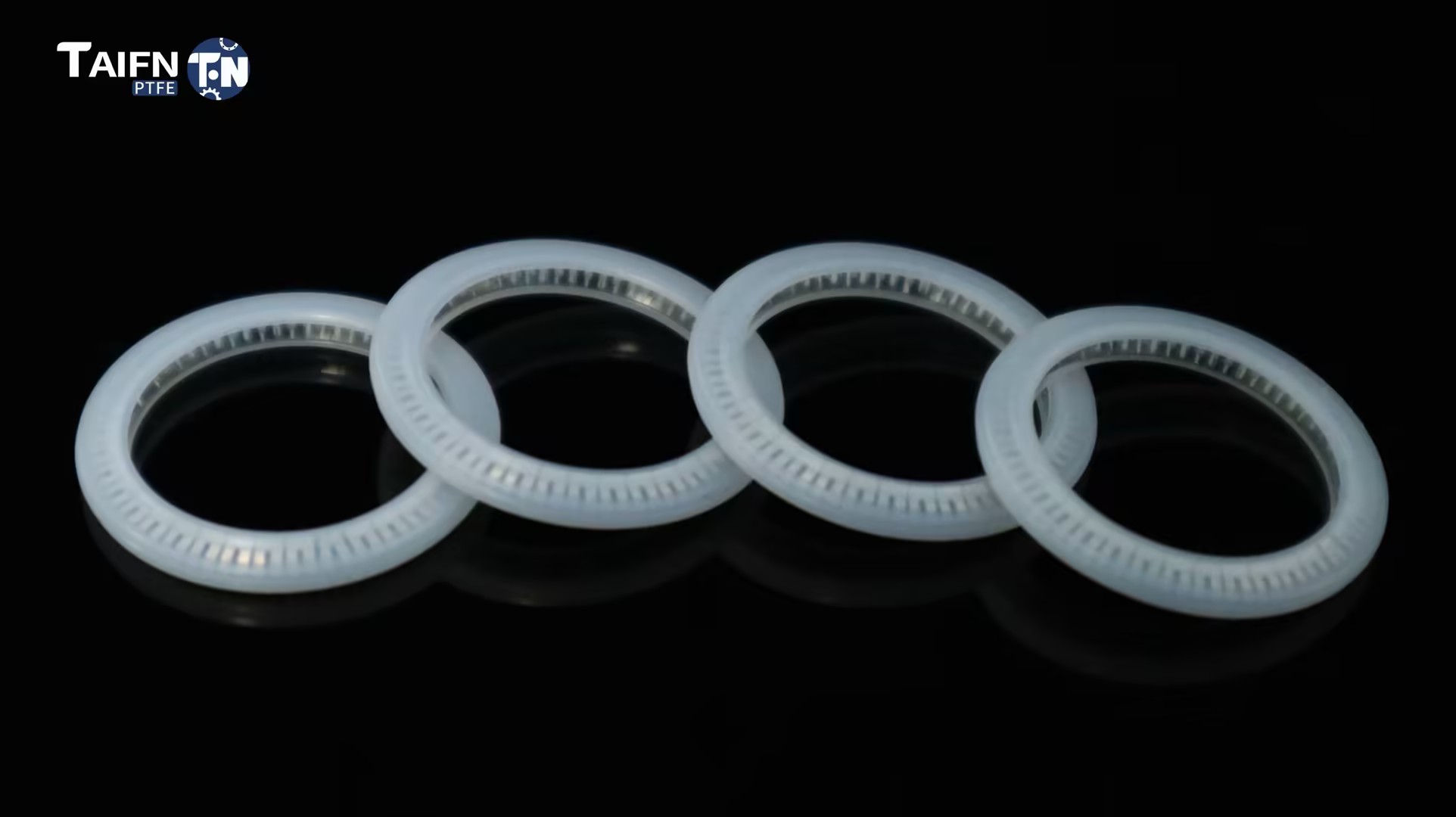

Energizirano vzmetno tesnilo tipa U

Energizirano vzmetno tesnilo tipa U je sestavljeno iz PTFE plašča v obliki črke U in notranje kovinske vzmeti, zaradi česar je primerno za širok spekter delovnih pogojev, vključno s statičnimi, izmeničnimi in rotacijskimi aplikacijami. Kot profesionalni dobavitelj rešitev za tesnjenje PTFE ima Taifno certifikata ISO 9001 in ISO 14001, naši izdelki pa so skladni s standardi, kot sta CE in FDA. Ponujamo storitve prilagajanja OEM; prosimo, oddajte podatke o svoji prijavi, mi pa vam bomo ponudili ponudbo in vas spremljali v 24 urah.

Pošlji povpraševanje

Opis izdelka

Vzmet znotraj vzmetnega tesnila tipa U zagotavlja tesnilno silo v pogojih ničelnega tlaka; ko sistemski tlak vstopi v votlino v obliki črke U, prisili tesnilne ustnice tesneje ob gred; višji kot je tlak, tesnejše je tesnilo.

Poleg tega material PTFE nudi odlično univerzalno kemično odpornost in širok razpon delovne temperature od -180 °C do +200 °C; podpira tlake do 40 MPa (dinamično) / 60 MPa (statično) in linearne hitrosti do 15 m/s, zaradi česar je primeren za širok razpon delovnih pogojev.

Kaj je vzmetno napetostno tesnilo tipa U?

Tesnilo z vzmetjo tipa U je PTFE plašč v obliki črke U s kovinsko vzmetjo v notranjosti. To je enosmerni tesnilni element, zasnovan za palico (notranje tesnjenje) ali bat (zunanje tesnjenje).

Kako deluje:

Ničelni tlak: Vzmet zagotavlja začetno silo tesnjenja, tesni tudi, ko sistem ni pod tlakom

Pod tlakom: sistemski tlak vstopi v U-votlino in potisne tesnilne ustnice močneje proti naležni površini, tlak = tesnejše tesnjenje

Samoenergiranje: Vzmet kompenzira obrabo, tolerance strojne opreme in toplotno kroženje, ohranja silo tesnjenja skozi čas

U-Type proti V-Type: katerega potrebujete?

Funkcija	U-tip	V-tip
Smer tesnjenja	Radialno — batnice, stebla ventilov	Aksialni - prirobnice, pokrovi, končne površine
Najboljše za	Dinamično tesnjenje (izmenično/rotacijsko)	Statično tesnjenje
Razpon tlaka	Do 40-60 MPa	Do 60 MPa
Hitrost	Do 15 m/s (izmenično)	Spodnji - statični ali vrtljivi z nizko hitrostjo

Zakaj izbrati U-Type?

Problem	Kako U-Type to rešuje
O-obročki puščajo pri ničelnem tlaku	Vzmet zagotavlja tesnilno silo — brez "začetnega puščanja"
Guma se razgradi v kemikalijah	PTFE plašč je kemično inerten - pH 0-14, univerzalna odpornost
Elastomeri pokvarijo nad +150°C	Prenese -180°C do +200°C
Visoko trenje — drsenje	PTFE ima najmanjše trenje — gladko gibanje, brez zdrsa
O-tesnila odpovejo na gibljivih gredeh	Zasnovan za izmenično in rotacijsko gibanje — dinamično tesnjenje
Pogosta menjava	Vzmet kompenzira obrabo - traja leta in ne mesece

Vodnik za primerjavo in izbiro

U-Type vs O-Ring vs V-Type

Funkcija	Vzmetno tesnilo tipa U	O-obroč	Vzmetno tesnilo tipa V
Tesnjenje brez pritiska	✅ Da — vzmet daje moč	❌ Ne	✅ Da
Tlak — dinamičen	Do 40 MPa	Zmerno	Nižje
Tlak — statični	Do 60 MPa	Zmerno	Do 60 MPa
Temperatura	-180°C do +200°C	-180°C do +200°C	-180°C do +200°C
Kemična odpornost	★★★★★ univerzalni	★★☆☆☆	★★★★★
Trenje	★★★★★ najnižja	★★★★☆	★★★★★
Gibanje gredi	Batno in rotacijsko	Samo statično	Statična/nizka hitrost
Nadomestilo za obrabo	✅ Vzmet kompenzira	❌ Ne	✅ Da
Najboljše za	Batnice, stebla ventilov	Splošna statika	Prirobnice, pokrovi
Stroški	$$$	$	$$$

Vodnik za hitro izbiro

Če je vaša storitev ...	izberite...
Batnice, stebla ventilov — povratno gibanje	Tip U s vijačno/konzolno vzmetjo
Rotacijske gredi - nizka hitrost vrtenja	Tip U s konzolno vzmetjo
Prirobnice, pokrovi, čelne strani — statično tesnjenje	V-tip
Splošni namen, poceni, čisti mediji	O-obroč
Visok tlak (do 60 MPa)	Tip U z rezervnimi obroči
Ekstremna temperatura (-180°C do +200°C)	Tip U z vzmetjo Elgiloy/Hastelloy
Kontakt s hrano/farmacevtskimi izdelki – skladnost s FDA	U-tip s plaščem iz čistega PTFE

Primarne aplikacije

Industrija	Aplikacija
Kemična predelava	Batne črpalke, stebla ventilov, reaktorji — kisline, topila, agresivne kemikalije
Farmacevtski	Sterilna obdelava, oprema za polnjenje — FDA/USP, sterilizacija CIP/SIP
Hrana in pijača	Sanitarni ventili, polnilni stroji — skladnost s FDA, CIP tekočine
Polprevodnik	Plinska in kemična tesnila visoke čistosti, vakuumski sistemi — ultra čista
Nafta in plin	Oprema za vodnjake, krmilni ventili, črpalke — visokotlačni, H₂S
Aerospace	Hidravlični sistemi, sistemi za gorivo — ekstremne temperature, visoka zanesljivost

Aplikacije iz resničnega sveta

Študija primera 1: Kemična črpalka — 3x daljša življenjska doba

Izziv: Kemična tovarna je zamenjala gumijaste O-obroče na batnih črpalkah, ki delujejo s topili, vsake 2-3 mesece zaradi nabrekanja in strjevanja, kar je povzročilo prekinitve proizvodnje.

Rešitev: Nameščeno vzmetno napajano tesnilo U-tipa s PTFE plaščem, napolnjenim z ogljikom, in vzmetjo iz nerjavečega jekla 316. Ohranjena je standardna zasnova utorov AS568A.

Rezultat: Tesnila so zdržala več kot 9 mesecev, 3x dlje kot guma. Brez puščanja. Vzdrževalni intervali podaljšani iz tednov v sezone.

Študija primera 2: Farmacevtsko polnilo – Skladnost s FDA

Izziv: Farmacevtski polnilni stroj je zahteval tesnilo za rotacijski ventil, ki ravna s sterilnim izdelkom. Gumijasti O-obročki niso mogli prestati testiranja izločljivih materialov FDA.

Rešitev: Priloženo vzmetno tesnilo tipa U z osnovnim PTFE plaščem in vzmetjo iz nerjavečega jekla 316. Material, skladen s FDA. Priložena celotna dokumentacija.

Rezultat: Uspešno preizkušeno FDA izločljive snovi. Tesnilo je preživelo ponavljajoče se cikle sterilizacije CIP/SIP. Brez zamenjav v 18 mesecih.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Factory Factory Factory Factory

Tehnične specifikacije

Lastnosti izdelka

Parameter	Vrednost
Temperaturno območje	-180°C do +200°C (odvisno od stopnje)
Tlak — dinamičen	Do 40 MPa (z rezervnimi obroči: do 60 MPa)
Tlak — statični	Do 60 MPa
Hitrost — izmenično	Do 15 m/s
Hitrost — Rotacijski	Do 1-3 m/s
Material	PTFE plašč + vzmet iz nerjavečega jekla (301/316)
Kemična odpornost	pH 0-14 — skoraj univerzalno
Vrsta tesnjenja	Radialno tesnjenje - palica ali bat

Možnosti materiala jakne

Ocena	Najboljše za	Ključna prednost	Kemijska meja
Virgin PTFE	Čiste kemikalije, aplikacije FDA, splošne storitve	Univerzalna kemična odpornost, najmanjše trenje, skladno s FDA	Mehko — manjša odpornost proti obrabi
PTFE, polnjen z ogljikom	Visoka hitrost, odvajanje toplote, antistatičnost	Toplotna prevodnost, izboljšana odpornost proti lezenju	Ni za močne oksidante
PTFE, polnjen s steklom	Abrazivni mediji, visoka obraba, gnojevke	Povečana mehanska trdnost, odpornost proti obrabi	Ni za HF ali močne alkalije
PTFE, polnjen z MoS₂	Lepljivi mediji, nizek navor, izboljšana mazljivost	Zmanjšano trenje, izboljšana odpornost proti obrabi	Ni za oksidativne kisline

Možnosti vzmeti

Vzmetni material	Najboljše za
301 SS / 316 SS	Splošni kemični servis, zmerne temperature
316L SS	Izboljšana odpornost proti koroziji — agresivne kemikalije, slana voda
Elgiloy®	Odlična odpornost proti koroziji, visoka temperatura - vesoljska, kritična
Hastelloy® C-276	Ekstremna odpornost proti koroziji — zelo agresivne kemikalije, kisline
Inconel®	Visokotemperaturna trdnost — ekstremna vročina (+260°C+)

Možnosti vrste vzmeti

Vzmetni tip	Najboljše za	Ključna značilnost
Vijačna vzmet	Visok pritisk, statična/dinamična hitrost	Največja obremenitev, dosledna prednapetost
Konzolna vzmet	Dinamično tesnjenje, abrazivni mediji	Obremenitev na robu ustnic – strganje
V-vzmet	Zmanjšano trenje, zmeren pritisk	Mehka vzmetna lastnost, nizko trenje

Zagotavljanje kakovosti Taifno

100 % čista PTFE smola — brez ponovnega brušenja, brez recikliranega materiala. Dosledna kakovost, serija za serijo.

Natančna CNC strojna obdelava — brez stroškov kalupov. Velikosti po meri od 5 mm do 3300 mm premera.

Popolna sledljivost — Vsaka serija je sledljiva od surovine do končnega tesnila. Materialni certifikati na zahtevo.

Certificiran ISO 9001 — proizvodni procesi, certificirani v skladu s sistemi vodenja kakovosti ISO.

Na voljo so stopnje, skladne s FDA — Virgin PTFE izpolnjuje zahteve FDA 21 CFR 177.1550 in BfR.

Na voljo zlitine vzmeti — standard 301/316 SS; Elgiloy, Hastelloy, Inconel za ekstremne pogoje.

Združljivost s standardnimi utori — ustreza standardnim utorom za O-obroče AS568A, DIN 3771.

Test Test Test Test

pogosta vprašanja

V: Kaj je vzmetno tesnilo tipa U in kdaj naj ga uporabim?

O: PTFE plašč v obliki črke U s kovinsko vzmetjo v notranjosti. Tesnila od ničelnega do visokega tlaka (do 60 MPa) na gibljivih gredi.

Uporabite ga, ko O-obročki ali gumijasta tesnila na ustnicah odpovejo, na batnicah, steblih ventilov in dinamičnih aplikacijah, ki delujejo z agresivnimi kemikalijami, ekstremnimi temperaturami ali visokim pritiskom.

U-tip proti V-tip: U-tip je radialno tesnjenje za batnice in stebla ventilov. V-tip je aksialno tesnjenje, za prirobnice in pokrove.

Če tesnite premično palico: izberite U-tip.

Če tesnite prirobnico ali pokrov: izberite V-tip.

V: Koliko stane vzmetno tesnilo tipa U?

O: Cena je odvisna od premera, materiala plašča, zlitine vzmeti, vrste vzmeti in količine. Standardne velikosti se začnejo pri približno X−X−Y. Velikosti po meri navedene na risbo.

Stroški udarcev zlitine vzmeti: 301/316 SS (standard, najnižji stroški) → Elgiloy/Hastelloy (ekstremna korozija/visoka temperatura, višji stroški).

Stroški udarcev vrste vzmeti: spiralna (večja obremenitev) v primerjavi s konzolo (dinamično strganje) v primerjavi z V-vzmetjo (nizko trenje).

V: Kakšne so omejitve in najpogostejše napake pri namestitvi?

A: Temperatura: -180°C do +200°C (odvisno od stopnje).

Pritisk: do 40 MPa (dinamično) / 60 MPa (statično).

Hitrost: do 15 m/s (izmenično), do 1-3 m/s (rotacijsko).

Kemijske meje:

PTFE plašč: ni za staljene alkalijske kovine ali elementarni fluor.

Polnjeno s steklom: ni za HF ali močne alkalije.

Polnjeno z ogljikom: ni za močne oksidante.

Tri pogoste napake:

(1) Poškodba ustnice med namestitvijo: preglejte pred namestitvijo.

(2) Prekomerna zategnjenost ali neustrezna zasnova utorov: Tesnila tipa U se prilegajo standardnim utorom O-tesnila AS568A. Napačne mere poškodujejo tesnilo.

(3) Namestitev nazaj: Tesnila tipa U so usmerjena. U-odprtina mora biti obrnjena proti tlačni strani (kjer tlak vstopa v "U").
