Komplet za pakiranje PTFE

Izberite Taifno za visokokakovostne komplete tesnil iz PTFE; smo kitajski proizvajalec z več kot 20-letnimi izkušnjami v industriji. Ta izdelek, ki je zasnovan posebej za dinamične gredi, samodejno kompenzira obrabo in se ponovno zategne ter nudi življenjsko dobo več let, medtem ko učinkovito vzdrži pritisk, premikanje in kemične medije.

Pošlji povpraševanje

Opis izdelka

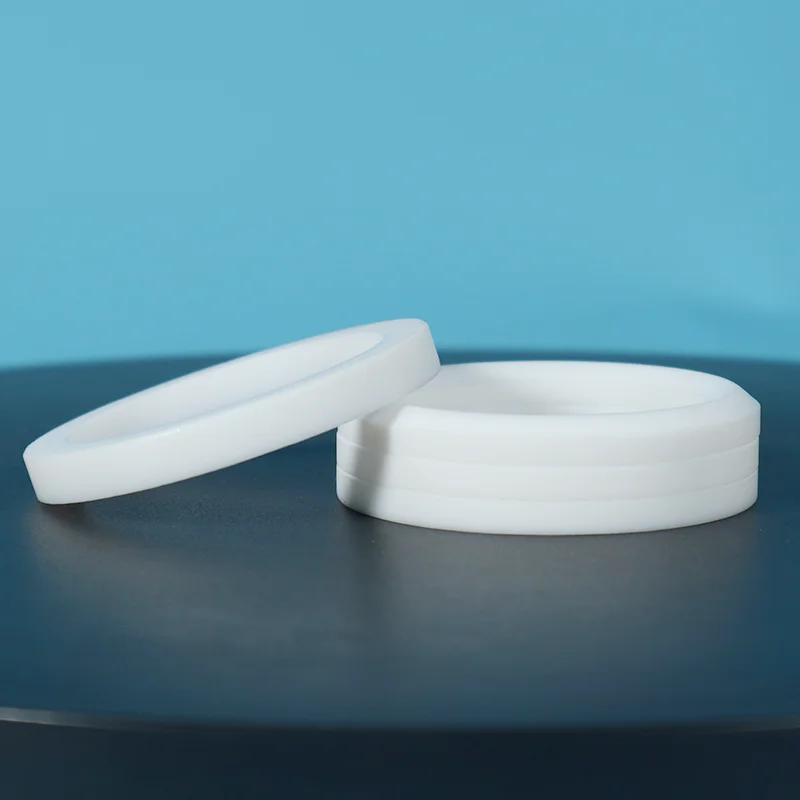

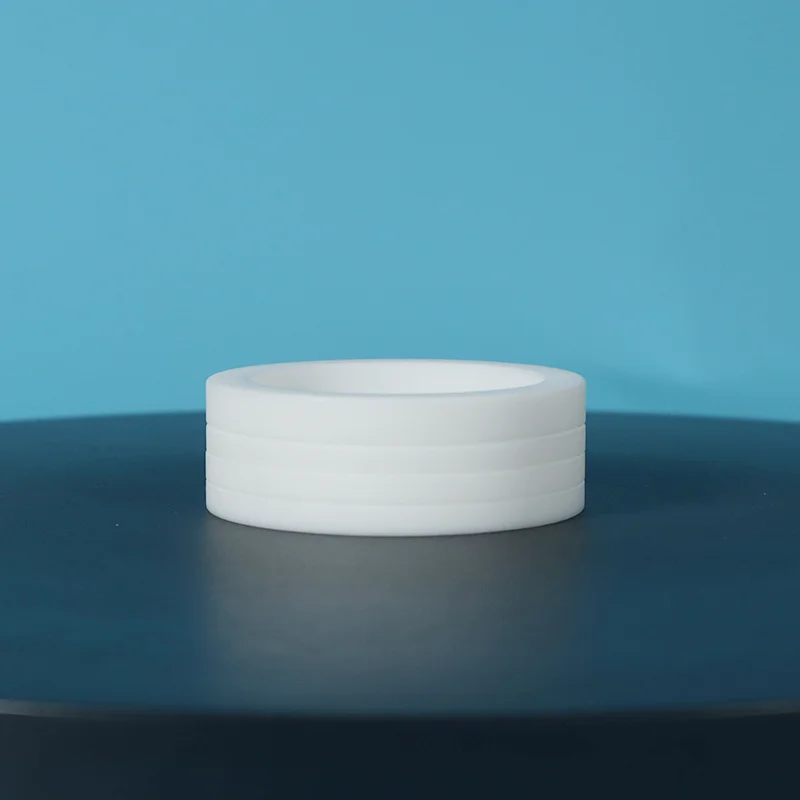

Komplet tesnil iz PTFE, ki ga proizvaja Taifno, je sestavljen iz kompleta tesnilnih obročev iz PTFE, vključno z zgornjim adapterskim obročem, vmesnimi obroči v obliki črke V in spodnjim adapterskim obročem, ki so zasnovani za vgradnjo v tesnilno škatlo.

Primeren je za temperaturno območje od -180°C do +200°C, vzdrži pritiske do 500 barov, pokriva pH območje 0–14 in podpira linearne hitrosti do 5 m/s.

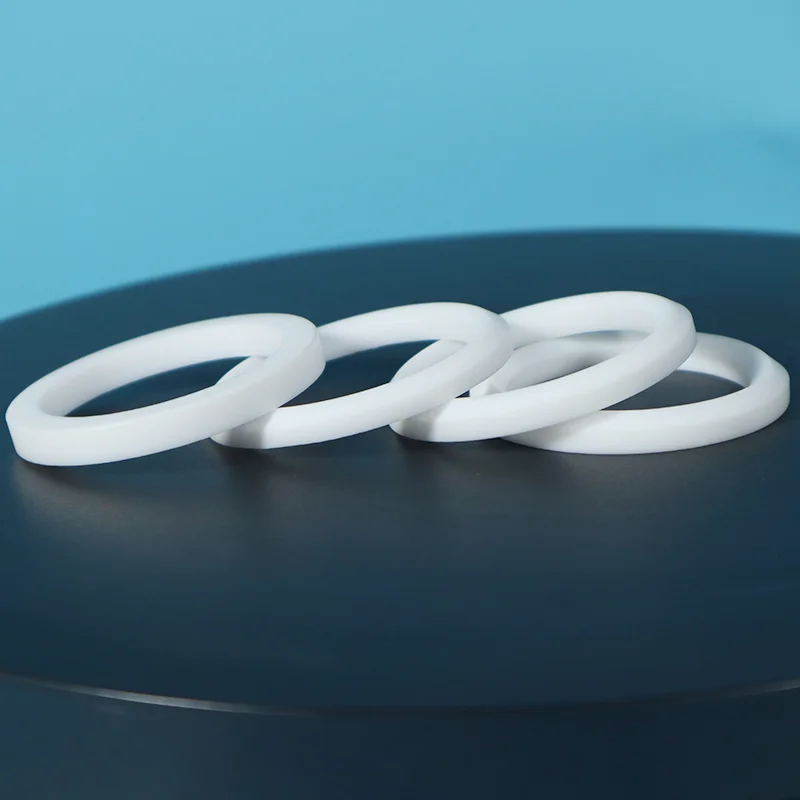

PTFE Packing Set

Zakaj izbrati komplet za pakiranje PTFE?

Težava z O-tesnilom	Zakaj se to zgodi	Kako ga komplet za pakiranje popravi
Puščanje na premičnih jaških	O-obročki so statična tesnila – zasnovana za fiksne utore, ne za gibanje gredi	V-obročki so dinamični - tesnilne ustnice se premikajo z gredjo
Ni mogoče prilagoditi	Po namestitvi je sila tesnjenja fiksna	Ponovno zategnite matico uvodnice, ko pride do obrabe - brez razstavljanja
Ne uspe pri kemikalijah	Guma nabrekne, se strdi ali razgradi	PTFE je kemično inerten - pH 0-14
Zamenjava vsakih nekaj mesecev	Kompresijski set — guma se trajno deformira	PTFE nima kompresijskega nastavka - traja leta
Temperatura omejena	Guma se na mrazu strdi, na vročini se zmehča	-180 °C do +200 °C — kriogeno do sterilizacije

Težava z O-tesnilom

Tri ključne prednosti

1. Nastavljiva tesnilna sila: O-obročki so fiksni — ko so nameščeni, tesnilne sile ni mogoče nastaviti. Tesnilni kompleti iz PTFE se lahko ponovno zategnejo. Ker se tesnilo sčasoma obrabi, preprosto privijte matico uvodnice, da ponovno vzpostavite tesnjenje. Ni potrebe po razstavljanju.

2. Dinamično tesnjenje za gibljive gredi: O-obročki so statična tesnila — tesnijo v enem fiksnem utoru in odpovejo, ko se gred premika. PTFE V-obročki so zasnovani posebej za izmenično in počasno rotacijsko gibanje – tesnilne ustnice se premikajo z gredjo in ohranjajo stik pod pritiskom.

3. Tesnjenje pod pritiskom: Geometrija v obliki črke V je zasnovana tako, da se napaja s pritiskom: ko sistemski tlak narašča, pritiska tesnilne ustnice trdneje na drog in ohišje, kar samodejno poveča učinkovitost tesnjenja.

Materialna prednost

Lastnina	Komplet za pakiranje PTFE
Kemična odpornost	pH 0-14 — skoraj univerzalno
Temperaturno območje	-180°C do +200°C
Koeficient trenja	0,05-0,20 — najnižja vrednost od katerega koli trdnega materiala
Samomazalni	Da — zunanje mazanje ni potrebno
Ocene, skladne s FDA	Na voljo po naročilu
Kompresijski set	Brez — PTFE se ne strdi kot guma

Primerjava: tesnilni komplet proti O-tesnilu proti kompozitnemu tesnilu

Funkcija	Tesnilo PTFE V-Ring	O-obroč	PTFE kompozitno tesnilo
Vrsta tesnjenja	Dynamic — zgrajen za premikanje gredi	Statični — samo fiksni utori	Dinamično - visoka hitrost
Nastavljiv?	✅ Da — možnost ponovnega zategovanja	❌ Ne — popravljeno	❌ Ne — popravljeno
Temperaturno območje	-180°C do +200°C	Rubber limited	-180°C do +200°C
Pressure Range	Do 500 barov	Zmerno	Do 500 barov
Kemična odpornost	★★★★★	★★☆☆☆	★★★★★
Toleranca gibanja gredi	Visoko — obravnava neusklajenost	Slabo — odpove na gibljivih gredi	Zmerno — občutljivo na poravnavo
Življenjska doba v težkih pogojih	leta	meseci	leta
Cena (začetna)	$$$	$	$$$
Cena (celotno lastništvo)	Najnižja	Najvišje	Zmerno
Aplikacija	Težka obremenitev, nizka hitrost, težki pogoji	Samo statično tesnjenje	Visoka hitrost, nizko trenje

Aplikacije

Primarne industrije

Industrija	Aplikacija
Kemična predelava	Stebla ventilov, kemične črpalke, reaktorji — kisline, topila, jedke
Nafta in plin	Regulacijski ventili, zaporni ventili, BOP – na voljo so stopnje NACE/API
Farmacevtski	Sterilna obdelava, proizvodnja zdravil – na voljo so stopnje FDA/USP
Hrana in pijača	Higienski ventili, oprema za polnjenje — čisti PTFE, skladen s FDA
Proizvodnja električne energije	Visokotemperaturni parni sistemi, turbinska tesnila
Polprevodnik	Distribucija kemikalij visoke čistosti, oprema za čiste prostore
Splošno industrijsko	Hidravlične stiskalnice, stroji za brizganje, kompresorji, mešalniki, mešala

Tipična oprema

Regulacijski in izolacijski ventili

Zasuni, krogelni ventili, krožni ventili

Batne črpalke

Centrifugalne črpalke (počasi rotacijske)

Hidravlični cilindri in aktuatorji

Kompresorji

Mešalniki in mešala

Kovaške stiskalnice, stroji za brizganje

Factory Factory Factory Factory

Aplikacije iz resničnega sveta

Študija primera 1: Tesnilo stebla ventila kemičnega obrata

Izziv: Kemična tovarna, ki ravna z agresivno kislino pri 150 °C, je zamenjala O-tesnila na steblih krmilnih ventilov vsake 2-3 mesece, kar je povzročilo drage izpade in varnostne pomisleke.

Rešitev: PTFE V-obroč tesnilni komplet s kakovostjo, polnjeno z ogljikom. Nameščen s priporočenimi specifikacijami navora.

Rezultat: 18 mesecev brez puščanja. Tesnilo je bilo med načrtovanim vzdrževanjem dvakrat ponovno zategnjeno. 80 % zmanjšanje stroškov vzdrževanja in izpadov.

Študija primera 2: Pakiranje črpalke za gnojevko

Izziv: Črpalka za gnojevko, ki deluje z abrazivnimi mediji, je vsakih 4–6 tednov obrabila standardno tesnilo, kar je zahtevalo pogoste prekinitve proizvodnje.

Rešitev: Tesnilni komplet iz PTFE, polnjen s steklom, z obroči proti iztiskanju.

Rezultat: Pakirni komplet je zdržal 8 mesecev — 8x dlje kot prejšnja rešitev. Podaljšani vzdrževalni intervali. Občutno izboljšan čas delovanja proizvodnje.

Študija primera 3: Skladnost z ubežnimi emisijami

Izziv: Obrat za predelavo zemeljskega plina je moral izpolnjevati standarde za ubežne emisije ISO 15848 na kritičnih krmilnih ventilih.

Rešitev: Tesnilni komplet z nizkimi emisijami na osnovi PTFE z lastniškim mazalnim paketom, preizkušenim v skladu z ISO 15848.

Rezultat: opravljena skladnost z emisijami. Stopnje puščanja precej pod dovoljenimi mejami. Dolgoročno delovanje preverjeno z nenehnim spremljanjem.

Opomba: Dejanski rezultati primera se razlikujejo glede na pogoje uporabe. Pišite nam za priporočila za posamezne aplikacije.

Tehnične specifikacije

Parameter	Vrednost
Temperaturno območje	-180°C do +200°C (PTFE), do +315°C (modificirani razredi)
Delovni tlak	Do 500 barov (50 MPa) — odvisno od izvedbe in podpornih obročev
Največja hitrost	< 5 m/s (izmenično)
pH območje	0-14 (razen staljenih alkalijskih kovin, fluorovih spojin)
Materialne možnosti	Virgin PTFE, polnjen z ogljikom, polnjen s steklom, polnjen z MoS₂
Standardi	API 6A, NACE, NORSOK M-710 (na voljo)
Razpon premera	Po meri: 3 mm do 1000 mm+

Možnosti stopnje materiala

Ocena	Najboljše za	Omejitev
Virgin PTFE	Čiste kemikalije, aplikacije FDA, splošne storitve — najmanjše trenje	Manjša odpornost proti obrabi — ni za abraziv
PTFE, polnjen z ogljikom	Visoka hitrost, odvajanje toplote, nizko trenje — kjer se kopiči toplota	Ni za močne oksidante
PTFE, polnjen s steklom	Abrazivni mediji, visoka obremenitev, odpornost proti obrabi — kjer so prisotni delci	Lahko zareze mehke gredi — uporabite kaljeno gred ali tulec
PTFE, polnjen z MoS₂	Lepljivi mediji, nizek navor, izboljšana mazljivost — kjer se mediji primejo	Ni za oksidativne kisline

Zagotavljanje kakovosti

100 % čisti PTFE material — brez ponovnega brušenja, brez recikliranega materiala. Dosledna kakovost, serija za serijo.

Popolna sledljivost — Vsaka serija je sledljiva od surovine do končnega izdelka. Materialni certifikati na voljo na zahtevo.

Natančno oblikovanje — Vsak tesnilni obroč je natančno oblikovan ali strojno obdelan do ozkih toleranc.

Navodila za namestitev — podrobna navodila za namestitev in specifikacije navora ob vsakem naročilu.

Sistem kakovosti ISO — proizvodni procesi sledijo mednarodnim standardom kakovosti.

Na voljo so stopnje FDA — skladne s FDA in stopnje VI razreda USP za prehrambeno in farmacevtsko uporabo.

Test Test Test Test

pogosta vprašanja

V: Kaj je komplet za pakiranje PTFE in kako deluje?

O: To je kup PTFE obročev, zgornji adapter, srednji obroči v obliki črke V, spodnji adapter, nameščen v polnilno škatlo.

Ko je matica tesnila zategnjena, se V-obročki razširijo radialno proti gredi in ohišju. Tlak v sistemu dodatno spodbudi tesnilne ustnice, tesnejše tesnjenje, ko tlak narašča. Samoenergiranje. Možnost ponovnega zategovanja ob obrabi.

V: Pakirni komplet proti O-tesnilu, kdaj naj zamenjam?

O: Preklopite, ko O-tesnila nenehno odpovedujejo, na premikajočih se gredeh, pod nihanjem tlaka ali v agresivnih kemikalijah.

O-obročki so statični, tesnijo v fiksnih utorih. Pakirni kompleti so dinamični, nastavljivi, ponovno zategljivi in izdelani za gibljive dele.

Primerjava stroškov: O-obročki vnaprej stanejo manj. Če pa jih zamenjate vsake 3 mesece, vam en komplet embalaže, ki traja 3-5 let, prihrani veliko količino ameriških dolarjev v delih, delu in izpadih.

V: Kakšne so omejitve in najpogostejša napaka pri namestitvi?

A: Temperatura: -180°C do +200°C (prilagojeno do +315°C).

Pritisk: do 500 barov. Hitrost: < 5 m/s.

Najpogostejša napaka: prekomerno zategovanje žleze. PTFE je mehak, prekomerno stiskanje povzroči hladen tok, deformira obroče in ustvari puščanje namesto tesnjenja. Uporabite momentni ključ. Zategnite v korakih.

Sledite našim navodilom za namestitev, ki so priložena vsakemu naročilu.
